Suessco 3D-Sensor - Rissdokumentation über 3 Raumachsen incl. Montageplatte
SuessCo 3D-Sensor – Dreidimensionale Überwachung mit nur einem Gerät
Reduzieren Sie Aufwand und Kosten: Der SuessCo 3D-Sensor ermöglicht die berührungslose, hochpräzise Messung von Bewegungen in drei Raumrichtungen – ganz ohne Vor-Ort-Einsätze oder manuelle Ablesungen.
Er misst absolute Verschiebungen entlang der X-, Y- und Z-Achse mit einer Wiederholgenauigkeit von 0,05 mm (50 µm) und eignet sich ideal für die Überwachung von Rissen, Dehnfugen, Setzungen oder strukturellen Verschiebungen an Bauwerken. Im Gegensatz zu herkömmlichen Risslinealen liefert der Sensor kontinuierlich Messdaten – digital, dokumentiert und aus der Ferne.
Die Messung erfolgt mittels patentierter Magnetfeldtechnologie, völlig berührungslos und ohne bewegliche Teile. Die Datenübertragung erfolgt kabellos via LTE oder WiFi an die integrierte Monitoring-Plattform. Dort stehen umfangreiche Visualisierungen, Alarmfunktionen und automatische Dokumentation zur Verfügung. Schwellenwerte und Messintervalle sind flexibel konfigurierbar.
Die Installation ist einfach und schnell, spezielle Fachkenntnisse sind nicht erforderlich. Der Sensor verfügt über eine integrierte Stromversorgung und ist für den dauerhaften Einsatz konzipiert – ideal für die kontinuierliche Bauwerksüberwachung.
Für noch mehr Anforderungen: Der SuessCo 6D-Sensor misst zusätzlich Neigungen und Verdrehungen und bietet externe Antenne und Stromversorgung – perfekt für anspruchsvolle Standorte, hohe Messfrequenzen und langfristige Projekte.
Die einzigartige Magnetfeldtechnologie ermöglicht es, absolute Positionsveränderungen zwischen zwei Objekten zu erfassen.

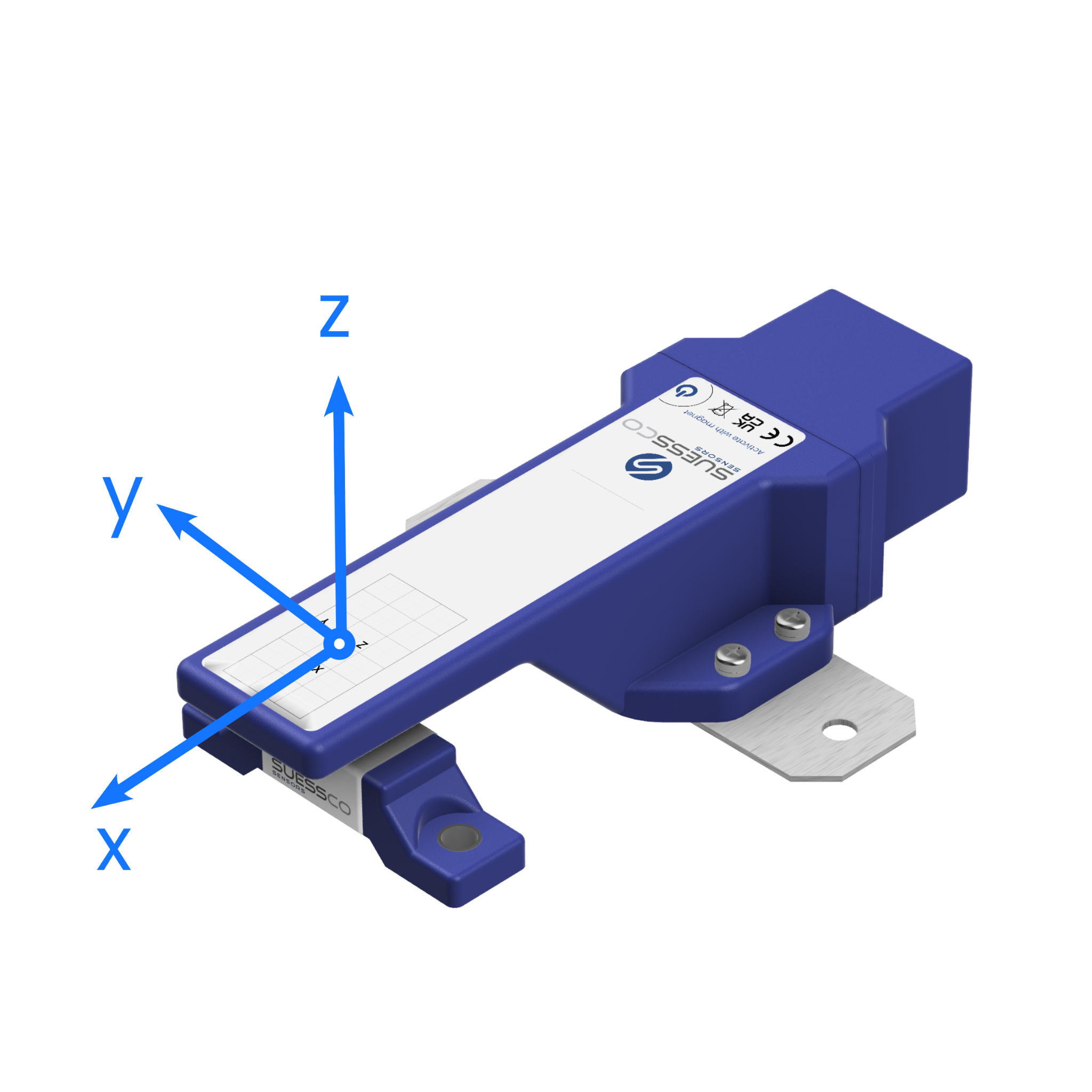

Die drei Raumachsen (X, Y, Z) werden erfasst und in eine Monitoring Plattform kabellos übertragen.
Der 3D-Sensor ist besonders kompakt - Batterien und Antennen sind bereits im Gehäuse integriert. Er ist der Allrounder und misst Verschiebungen dauerhaft, präzise und ohne Drift.
Nach Österreich und in die Schweiz erfolgt der Versand OHNE Batterie!
- Monitoring von Rissen
- Monitorin von Infrastrukturen und Gebäuden
- Bewegungen oder Setzungen von Anlagen und Maschinen
- Hohe Genauigkeit und kein Drift
- Kompakter Aufbau ohne externe Kabel
- Einfache Montage mit hoher Toleranz
Amessungen:
- Sensor: 260 * 100 * 51 mm
- Gewicht Sensor incl. Platte: 558 g
- Referenzpunkt: 75 g
- Referenzobjekt 26 * 118 * 26 mm
Messbereich:
- X-Achse 60 mm
- Y-Achse 30 mm
- Z-Achse 20 mm
- Temperatur -20 - +52°C
- Wiederholungsgenauigkeit Achsen X, Y, Z ± 0,5°C
- Temperatur ± 0,5°C
Datenerfassung:
- Max. Batterielebensdauer bis zu 10 Jahren bei 1 Messung pro Tag
- Messintervall individuell einstellbar
- Datenübertragung und -speicher: LTE, Wi-Fi, Monitoring-Plattform
.jpg)
Alle von uns angebotenen Mess- und Prüfgeräte – unabhängig davon, ob sie mit einer Datenfernübertragung ausgestattet sind – sind nicht für Einsatzbereiche vorgesehen, in denen Warnmeldungen, Alarmierungen oder sofortige Evakuierungen erforderlich sind. Dies betrifft insbesondere kritische Gebäudezustände, also Situationen, in denen ein unmittelbares Versagen von Bauteilen oder Konstruktionen möglich oder absehbar ist und Gefahr für Leib und Leben besteht.
Unsere Datenlogger dienen ausschließlich der kontinuierlichen Aufzeichnung und Beobachtung von Bauwerks- oder Gebäudezuständen. Sie ermöglichen, Veränderungen am Bauwerk festzustellen und im Rahmen einer Bauwerksbewertung auszuwerten. Sie sind jedoch nicht dafür geeignet, Entscheidungen abzusichern, bei denen ein Gerätefehler oder ein Ausfall zu Gefahr für Leib und Leben oder zu materiellen Schäden führen könnte.
Die von uns angebotenen Geräte arbeiten mit einfachen Sensoren und sind nicht redundant aufgebaut. Es besteht keine Mehrfachabsicherung, die bei einem Ausfall einer Komponente automatisch auf ein zweites System umschaltet oder eine gesicherte Ausfallmeldung generiert. Darüber hinaus hängt die Datenfernübertragung von der lokalen Netzabdeckung am Einsatzort ab.
Wir können nicht sicherstellen, dass eine ausreichende und ausfallfreie Netzverbindung dauerhaft und jederzeit verfügbar ist.
Dies gilt ausdrücklich:
Die Geräte dürfen nicht in Bereichen eingesetzt werden, in denen ein Versagen eines Bauwerks oder einer Konstruktion überwacht werden muss, oder Gefahr für Leib und Leben oder materielle Schäden auftreten können.
Achten Sie auf die elektrischen Gefährdungen im Bereich von elektrischen Bauteilen. Das Arbeiten an elektrischen Bauteilen ist ausschließlich autorisiertem und geschultem Personal vorbehalten.
Verletzungsgefahr an der Batteriebox!
Achten Sie auf die Gefährdungen bei falschem Umgang oder unbefugtem Eingriff in die Batteriebox. Das Arbeiten an der Batteriebox ist ausschließlich autorisiertem und geschultem Personal vorbehalten.
Verletzungsgefahr durch Herabfallen!
Wenn der Sensor zu Boden fällt, muss dieser sofort auf Beschädigungen überprüft werden. Wenn der Sensor beschädigt ist, darf dieser nicht in Betrieb genommen werden.
Verletzungsgefahr durch falsche Montage!
Achten Sie darauf, dass der Sensor immer ordnungsgemäß montiert wird. Überprüfen Sie die Montage regelmäßig.
Verletzungsgefahr durch unqualifizierte Personen!
Es ist strengsten verboten das Gehäuse des Sensors zu öffnen. Dies darf ausschließlich von autorisiertem Fachpersonal entfernt werden.
Verletzungsgefahr durch falsche Verwendung!
Das Gerät darf niemals in Berührung mit Wasser kommen.
Verletzungsgefahr für Kinder!
Achten Sie darauf, dass Kinder niemals unbeaufsichtigt das Gerät verwenden. Das Gerät ist kein Spielzeug.
Verletzungsgefahr durch Umwelteinflüsse!
Es ist strengstens verboten, den Sensor im Außenbereich zu lagern. Schützen Sie dieses immer vor Umwelteinflüssen.
Brandgefahr durch Schmutzablagerungen!
Befreien Sie alle Kabelverbindungen und Kabel regelmäßig von Staub und Schmutzablagerungen.
Verletzungsgefahr durch falsche Reinigung!
Achten Sie darauf, dass der Sensor immer ordnungsgemäß gereinigt wird. Halten Sie sich dabei immer an die Angaben in der Betriebsanleitung.
Verletzungsgefahr durch Beschädigung!
Überprüfen Sie die Schraubverbindungen regelmäßig auf Beschädigung oder ähnliches.
Verletzungsgefahr durch falsche Ersatzteile!
Verwenden Sie immer nur vom Hersteller empfohlene Originalersatzteile.
Verletzungsgefahr falsche Lagerung und Verwendung!
Die Batteriebox darf ausschließlich mit geschlossenem Deckel betrieben und gelagert werden.
Quetschgefahr am Sensor!
Achten Sie auf die Quetschgefahr zwischen Magnet und Sensor.
Verletzungsgefahr durch Beschädigungen!
Achten Sie darauf, dass Sie Beschädigungen am Magnet vermeiden. Wenn der Magnet beschädigt ist, müssen Sie diesen austauschen.
Hersteller:
SuessCo Sensors GmbH
Wiener Strasse 6
3130 Herzogenburg
sensors@suessco.com
