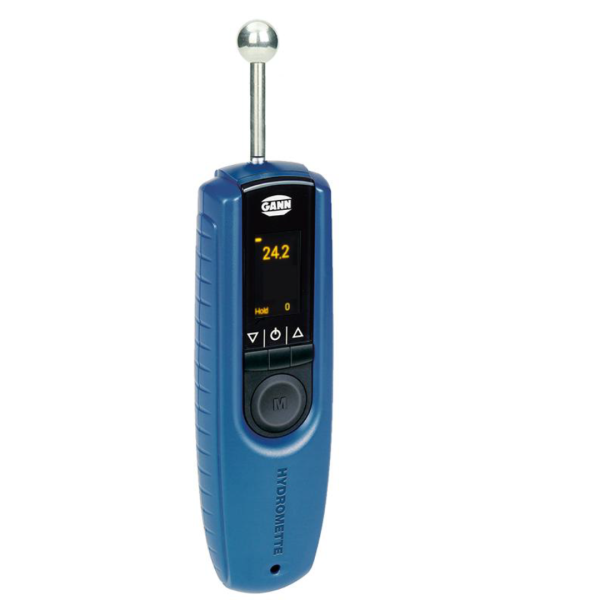

Gann Hydromette BL Compact B 3 (30012033) – Baufeuchte zerstörungsfrei

GANN Hydromette BL Compact B 3 – Baufeuchte zerstörungsfrei messen

Die GANN Hydromette BL Compact B 3 ist ein elektronischer Baufeuchteindikator, mit dem Sie Feuchtigkeit in harten, abgebundenen Baustoffen aufspüren, ohne die Oberfläche zu beschädigen. Sie setzen die Kugelsonde auf Wand, Decke oder Fußboden auf und erkennen die Feuchtigkeitsverteilung im Bauteil. So grenzen Sie einen Feuchte- oder Wasserschaden ein, verfolgen den Trocknungsfortschritt und bereiten eine anschließende CM-Messung vor.

Das Messgerät arbeitet nach dem Dielektrizitätskonstante-/Hochfrequenz-Messprinzip, also kapazitiv. Im Scanmodus zeigt es Vergleichswerte von 0 bis 200 Digits. Für sieben sortenreine Baustoffe rechnet es über hinterlegte Kennlinien direkt in Gewichtsprozent (Gew.-%) oder CM-Prozent (CM-%) um. Damit ist die Hydromette BL Compact B 3 ein ideales Vorprüfgerät für alle CM-Geräte und widerstandsbasierten Messgeräte.

Anwendungsbereiche

Die vielseitig einsetzbare Kugelsonde spürt Feuchtigkeit in Baustoffen aller Art auf und macht die Feuchtigkeitsverteilung in Bauteilen sichtbar. Typische Aufgaben:

• Feuchtigkeitsverteilung in Wänden, Decken und Fußböden erkennen
• Ausdehnung eines Feuchte- oder Wasserschadens eingrenzen und ein Feuchtigkeitsprofil der Fläche erstellen
• Trocknungsfortschritt durch Wiederholungsmessungen an festgelegten Messpunkten verfolgen
• Vorprüfung vor einer CM-Messung oder einer Widerstandsmessung
• Vergleichsmessungen an trockenen und feuchten Bereichen desselben Aufbaus

Drei Messfunktionen: Basis, Mittelwert und Charge

Basismessung: die Standardfunktion für schnelle Messungen ohne Dokumentation. Die letzten 10 Messwerte legt das Gerät automatisch im Ringspeicher ab.

Mittelwertmessung: Sie nehmen bis zu fünf Messwerte auf, der Mittelwert erscheint sofort im Display. Das ist praktisch, um an einer sicher trockenen Stelle einen Referenzwert für Vergleichsmessungen zu bestimmen.

Chargenmessung: Sie speichern Messreihen in fünf Chargen mit jeweils bis zu 50 Messungen. Jede Charge enthält die Werte eines Materials und lässt sich am Gerät einsehen oder löschen.

Über die Mini-USB-Schnittstelle übertragen Sie gespeicherte Messwerte mit der PC-Software GANN Dialog Pro (Windows 7, 8, 10 und 11) an den Computer. Auf demselben Weg spielen Sie Firmware-Updates auf.

Messbereiche der Hydromette BL Compact B 3

Die Kennlinien gelten für sortenreine Baustoffe. Mischmauerwerk und mehrschichtige Aufbauten prüfen Sie im Scanmodus per Vergleichsmessung.

So messen Sie richtig mit der Kugelsonde

1. Halten Sie das Gerät am unteren Teil des Gehäuses. Display und Kugel müssen frei bleiben, weil die Hand sonst das Messfeld beeinflusst.
2. Setzen Sie die Kugel fest und möglichst senkrecht (ca. 90°) auf den Baustoff auf.
3. Halten Sie die Mess-Taste „M“ mindestens 2 Sekunden gedrückt. Nach dem Loslassen bleibt der Messwert im Display stehen (Hold).
4. Halten Sie 8 bis 10 cm Abstand zu Ecken, Winkeln und Kanten.
5. Messen Sie nicht in Bohrlöchern oder Ausstemmungen. Das führt grundsätzlich zu Fehlmessungen.
6. Beachten Sie Metall im Untergrund: Bewehrung, Leitungen, Rohre oder Putzschienen können den Messwert erhöhen.

Technische Daten

Lieferumfang und Zubehör

• GANN Hydromette BL Compact B 3
• 9-V-Blockbatterie (Alkaline)

Zubehör laut Hersteller: Verbindungskabel MK 26, Länge 1,80 m (GANN Best.-Nr. 31016920), zur Geräteverbindung mit einem USB-Port.

Häufige Fragen zur Hydromette BL Compact B 3 (FAQ)

Was bedeuten die Digits – und ab welchem Wert ist eine Wand feucht?

Digits sind dimensionslose Vergleichswerte auf einer Skala von 0 bis 200, keine Feuchte in Prozent. Einen allgemein gültigen Grenzwert, ab dem eine Wand als feucht gilt, gibt es nicht: Die Anzeige hängt unter anderem von der Rohdichte des Baustoffs ab. Der Hersteller beschreibt dafür die Vergleichsmessung: Sie bestimmen an einer sicher trockenen Stelle desselben Aufbaus einen Referenzwert und vergleichen die übrigen Messpunkte damit.

Wie tief misst die Hydromette BL Compact B 3?

Einen festen Wert für die Eindringtiefe nennt der Hersteller nicht. Die Tiefenwirkung hängt unter anderem von der Rohdichte, der momentanen Feuchtigkeit, der Rauheit der Oberfläche, der Porengröße und der Feuchtigkeitsverteilung im Material ab.

Welche Baustoffe kann ich messen?

Im Scanmodus prüfen Sie nahezu alle abgebundenen Baustoffe, auch Mischmaterialien und Mischaufbauten, als Vergleichsmessung innerhalb desselben Materials. Mit Kennlinie in Gew.-% und CM-% messen Sie Zementestrich, Anhydritestrich, Beton, Zementmörtel, Kalkmörtel, Kalk-Zement-Mörtel und Gipsputz. Die Kennlinien beziehen sich auf sortenreine Baustoffe, nicht auf Schichtaufbauten wie Putz auf Mauerwerk.

Kann ich mit dem Gerät die Belegreife von Estrich bestimmen?

Die Hydromette BL Compact B 3 ist ein Feuchteindikator und als Vorprüfgerät gedacht. Für Zement- und Anhydritestrich zeigt sie Gew.-% und CM-% an, der Rückschluss ist aber nur bei normalem Austrocknungsverlauf möglich. Nach schneller Trocknung durch Warmluft, Entfeuchter oder Bodenheizung können die Werte zu niedrig ausfallen. Sichern Sie das Ergebnis deshalb mit einer CM- oder Widerstandsmessung ab.

Reichen die Messwerte für ein Gutachten?

Allein nicht. Kapazitive Messgeräte sind Feuchtigkeitsindikatoren. Der Hersteller empfiehlt, die Ergebnisse grundsätzlich durch ein zweites Messverfahren abzusichern, zum Beispiel durch eine Widerstands- oder CM-Messung.

Verfälscht Metall im Untergrund die Messung, zum Beispiel bei Stahlbeton?

Ja. Eisenarmierung, Leitungen, Rohre oder Putzschienen können den Messwert je nach Überdeckung erhöhen. Das müssen Sie bei der Beurteilung berücksichtigen.

Warum zeigt das Gerät an manchen Stellen auffällig hohe Werte?

Neben Metall im Untergrund kommen Ecken und Kanten (weniger als 8 bis 10 cm Abstand), Bohrlöcher oder Kondensat auf der Oberfläche in Frage. Bei Taupunktunterschreitung erscheint eine Wand feuchter, als sie ist. GANN empfiehlt deshalb, zusätzlich das Raumklima zu erfassen und den Taupunkt zu berechnen.

Kann ich die Digit-Werte mit denen anderer Messgeräte vergleichen?

Nein. Werte von Geräten mit einem Messbereich von 0 bis 100 Digits und von Geräten mit 0 bis 200 Digits sind laut Hersteller nicht vergleichbar. Wegen der unterschiedlichen Messtiefen soll auch kein Umrechnungsfaktor verwendet werden. Digits aus einer Widerstandsmessung lassen sich ebenfalls nicht mit kapazitiv ermittelten Digits vergleichen.

Was ist der Unterschied zwischen Gew.-% und CM-%?

Gew.-% gibt den Feuchtegehalt in Gewichtsprozent bezogen auf das Darrgewicht des Baustoffs an. CM-% entspricht der Feuchteermittlung nach der Calciumcarbid-Methode. Über die Material-ID im Menü legen Sie fest, in welcher Einheit das Gerät anzeigt.

Kann ich mit der Hydromette BL Compact B 3 auch Holzfeuchte messen?

Nein. Das Gerät ist ausschließlich für die Feuchtemessung in Baustoffen bestimmt.

Kann ich Messwerte speichern und am PC auswerten?

Ja. In der Chargenmessung speichern Sie bis zu 5 Chargen mit je 50 Messwerten. Über die Mini-USB-Schnittstelle und die PC-Software GANN Dialog Pro übertragen Sie die Daten an einen Windows-PC. Solange die USB-Verbindung besteht, sind keine Messungen möglich.

Welche Batterie braucht das Gerät – und lässt es sich per USB laden?

Die Hydromette arbeitet mit einer 9-V-Blockbatterie vom Typ 6LR61 bzw. 6F22. Laden über USB ist nicht möglich, das Gerät besitzt keine Ladeschaltung. Wechseln Sie die Batterie, sobald das Symbol für eine leere Batterie erscheint, da sonst Messwerte verfälscht werden können.

Wie oft sollte das Messgerät überprüft werden?

GANN empfiehlt, die gesamte Messausrüstung je nach Anwendungshäufigkeit alle 2 bis 3 Jahre durch den Hersteller überprüfen zu lassen.
