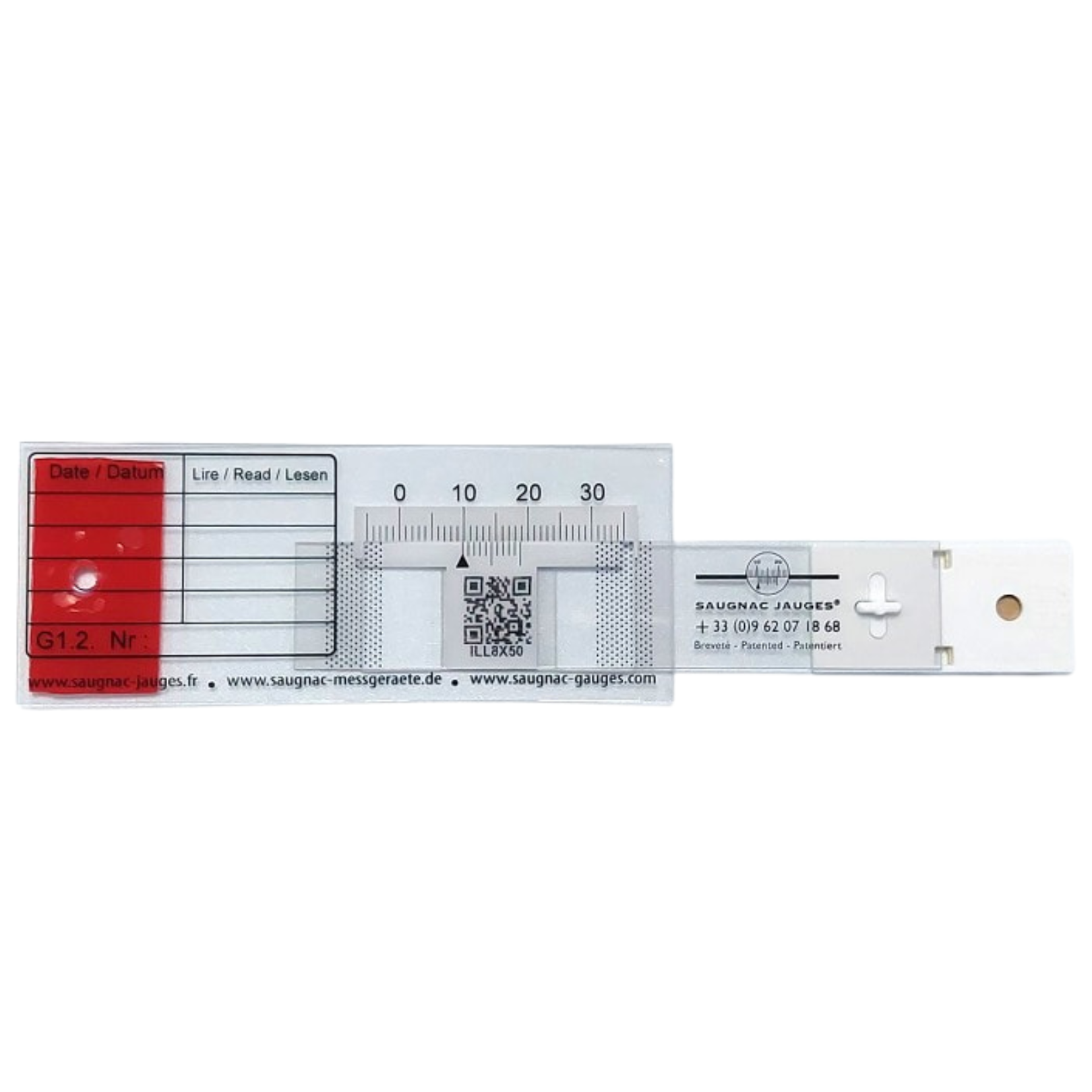

G1.2-Rissmess-Lehre, Rissmonitor - für Innen und Außen - mit QR-Code
G1.2-Rissmess-Lehre, Rissmonitor - für Innen und Außen mit QR-Code
- Für Risse im Innen- und Außenbereich
- Einsatz auf veredelten Strukturen vorgesehen
- Ablesen des Risses mit einer Auflösung von 0,1 mm
- Automatisches Ablesen und Verwalten von Messungen mit der kostenlosen Saugnac App
- Einfache Befestigung mit mitgelieferten Selbstklebern oder Möglichkeit der mechanischen Befestigung
- Möglichkeit der Befestigung in einem Winkel mit der mitgelieferten faltbaren Leiste
- Lieferumfang 1 Stück
Technische Daten

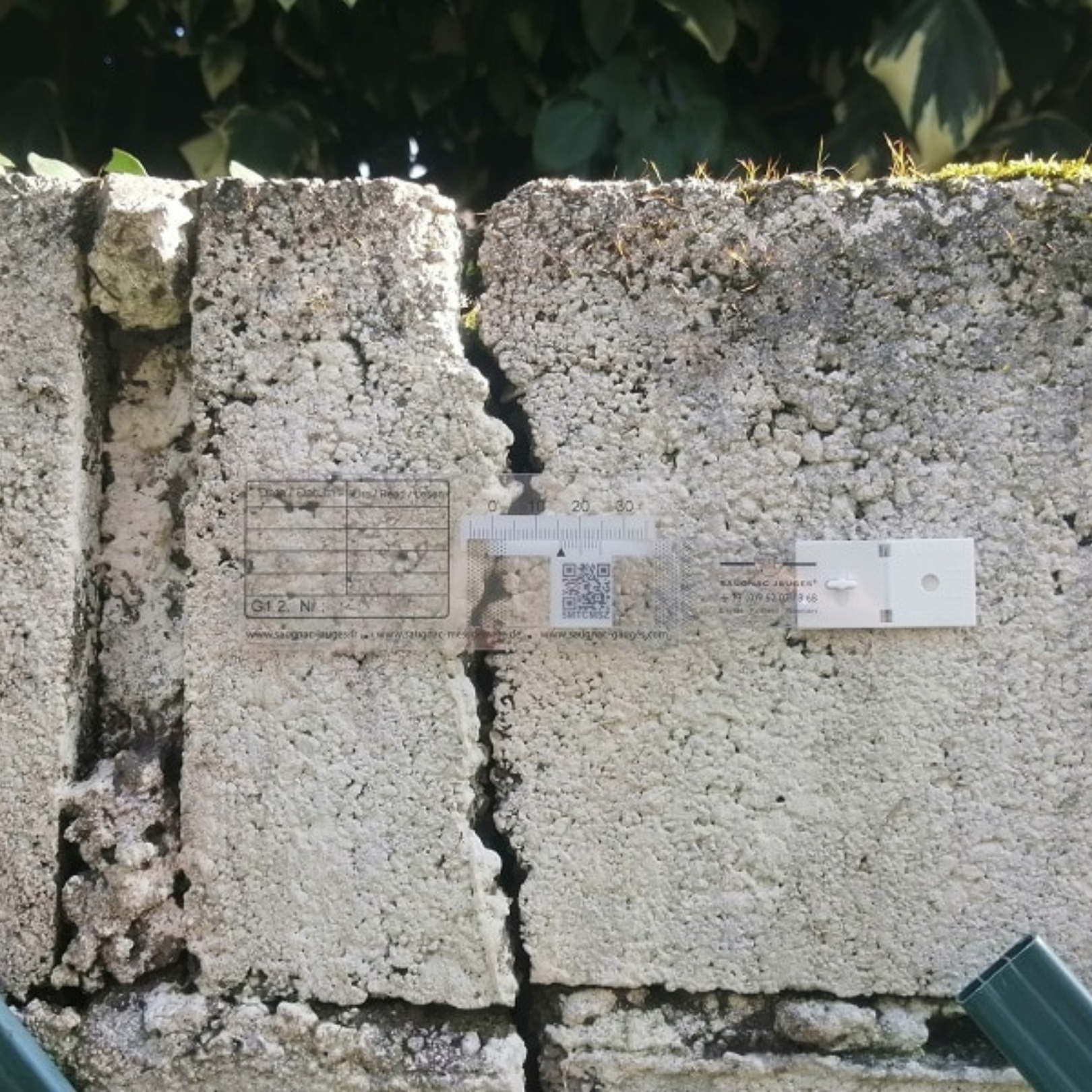

Die G1.2-Riss-Messlehre ist identisch mit der G1-Riss-Messlehre, jedoch transparent, um sie auf hochwertigen Untergründen (gepflegte Innenräume, Steinfassaden, …) anzubringen. Sie ist witterungsbeständig.
-
Auflösung 0,1 mm
-
Art der Verfolgung - Verfolgung der Entwicklung auf 1 Achse
-
Art des Risses -Vertikale, horizontale und Eckrisse mit der knickbaren Lasche
-
Verwendung -Innen / Außen: wetterfest und UV-beständig
-
Befestigung -Verklebung mit den mitgelieferten Selbstklebern oder mechanische Befestigung mit Schlagdübeln (separat erhältlich)
-
Bedingungen für die Anbringung mit Selbstklebeband -Verlegetemperatur: 10°C bis 35°C (0°C zulässig*). Wirksame Verklebung von -35°C bis +90°C
*vorhandene Klebestreifen an Lehre und Lasche einige Sekunden in der Hand erwärmen. -
Abmessungen 160 mm x 40 mm x 3 mm (Dicke der Platine = 0,7 mm, Dicke der Zuglasche 0,5 mm)
-
Messbereich ca. 20 mm (Variation zwischen maximalem und minimalem Maß möglich)
-
Gewicht 4 g
-
Material Kalandriertes Schlagzäh-PVC mit UV- Schutz
-
Ausdehnungs-koeffizient 7.10-5 m/m/°C
Befestigung und Ablesen
Die G1.2 Riss-Messlehre gehört zu den Messgeräten der G1-Familie, welche auf denselben Prinzipien beruhen:
- Die Befestigung erfolgt durch doppelseitiges Klebeband oder durch mechanische Befestigung (Schlagdübel) mit zwei Ø 4 mm Löchern.
- Das Messgerät wird mit einem Winkelprofil geliefert, das in ein Langloch im beweglichen Teil eingesteckt wird. Dieses patentierte System hat 2 Vorteile: eine einfache Anbringung in einem Winkel und die Absorbierung von parasitären Bewegungen, die das Messgerät beeinträchtigen könnten.
Weitere Erläuterungen zum Befestigungsprinzip finden Sie auf dem Produktblatt der G1-Messlehre. - Die Messung erfolgt anhand eines Nonius auf 1/10 mm genau. Weitere Erläuterungen zum Ableseprinzip finden Sie auf dem Produktblatt der G1-Messlehre.
- Jede Riss-Messlehre ist mit einer Kennung und einem QR-Code eindeutig identifiziert.
- Eine kostenlose App ist verfügbar, um die Verfolgung und das automatische Ablesen auf https://saugnac.app durchzuführen. Hier finden Sie alle Erklärungen zur Funktionsweise der App. Wenn Sie keine App verwenden möchten, steht Ihnen auch eine Tracking-Datei zur Verfügung, mit der Sie die Messungen auf Ihren Baustellen nachverfolgen können.
