G1.3 Riss-Messlehre Rissmonitor mit QR Code - Auslesen per App
G1.3 Riss-Messlehre Rissmonitor - mit QR Code zum Auslesen oer App
Sie wird zum auf Zehntelmillimeter genauen Messen von Strukturveränderungen in einer Größenordnung von mehreren Zentimetern empfohlen, oder für feinste Veränderungen von relativ großen Abständen.
- Zum Messen des Verlaufes der Rissweite auf einer Ebene mit einer Amplitude von mehreren Zentimetern (bis 17 cm).
- Auf 1/10 mm genau. Wiederverwendbar.
- Befestigung durch doppelseitiges Klebeband, Verkleben und / oder durch eine mechanische Befestigung (Schlagdübel) im Lieferumfang enthalten.
Vorstellung der G1.3-Riss-Messlehre
Sie wird zum auf Zehntelmillimeter genauen Messen von Strukturveränderungen in einer Größenordnung von mehreren Zentimetern empfohlen, oder für feinste Veränderungen von relativ großen Abständen..
Die angebotene G1.3-Riss-Messlehre ist für eine maximale Amplitude von 17 Zentimetern geeignet.
Die G1.3-Riss-Messlehre ist wiederverwendbar.
Das G1.3-Riss-Messlehre des Typs G1 umfassen jeweils dieselben die Drei Konzepte:
- Die Messung erfolgt anhand eines Nonius auf 1/10 mm genau.
- Die Befestigung erfolgt durch doppelseitiges Klebeband oder durch mechanische Befestigung (Schlagdübel) mit zwei Ø 4 mm Löchern
- Winkelprofil aus Kunststoff in einem Langloch im eingesteckt. Dieses patentierte System hat 2 Vorteile: einfache Winkel Befestigung und die Aufnahme von parasitären Bewegungen, die das Messgerät belasten können.

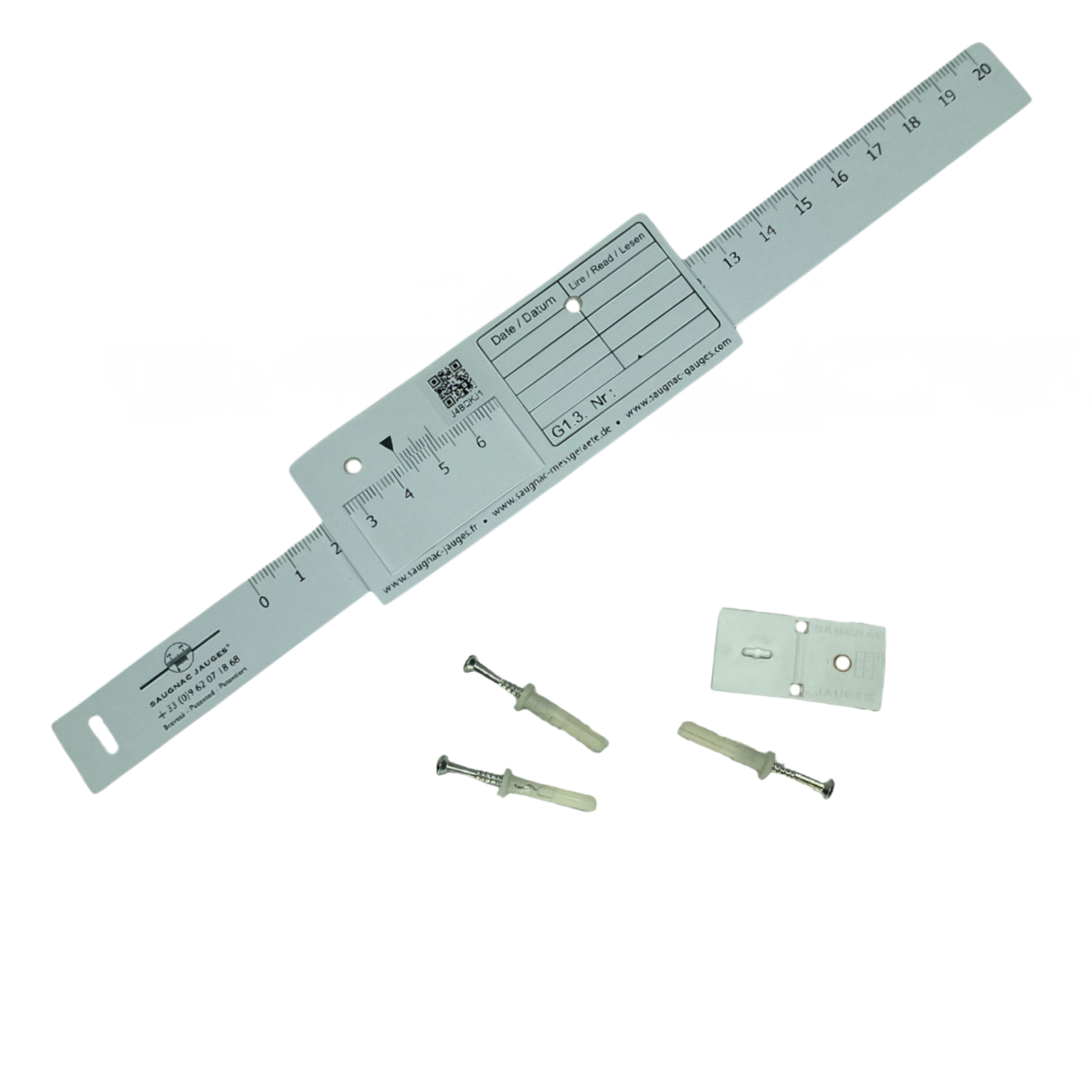

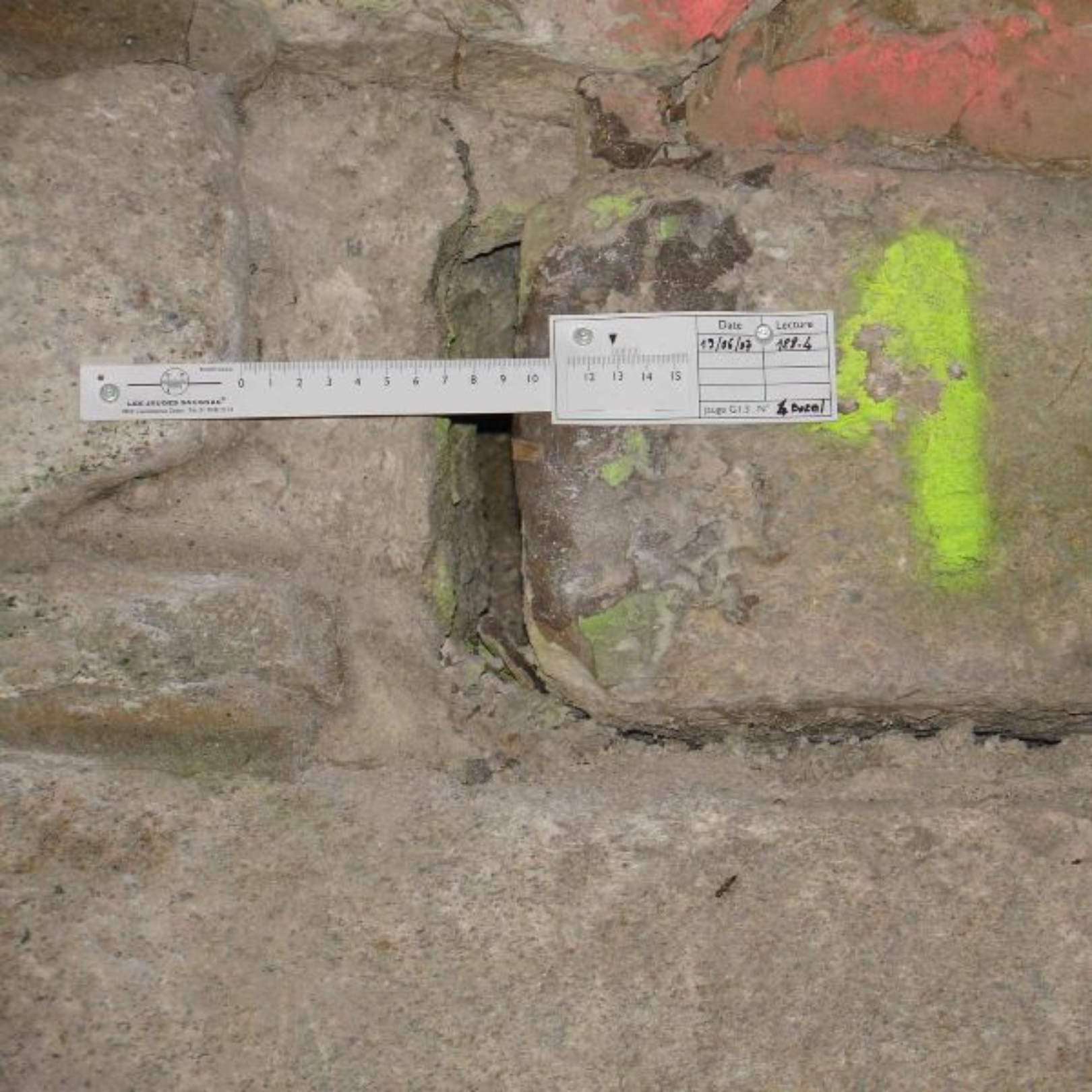

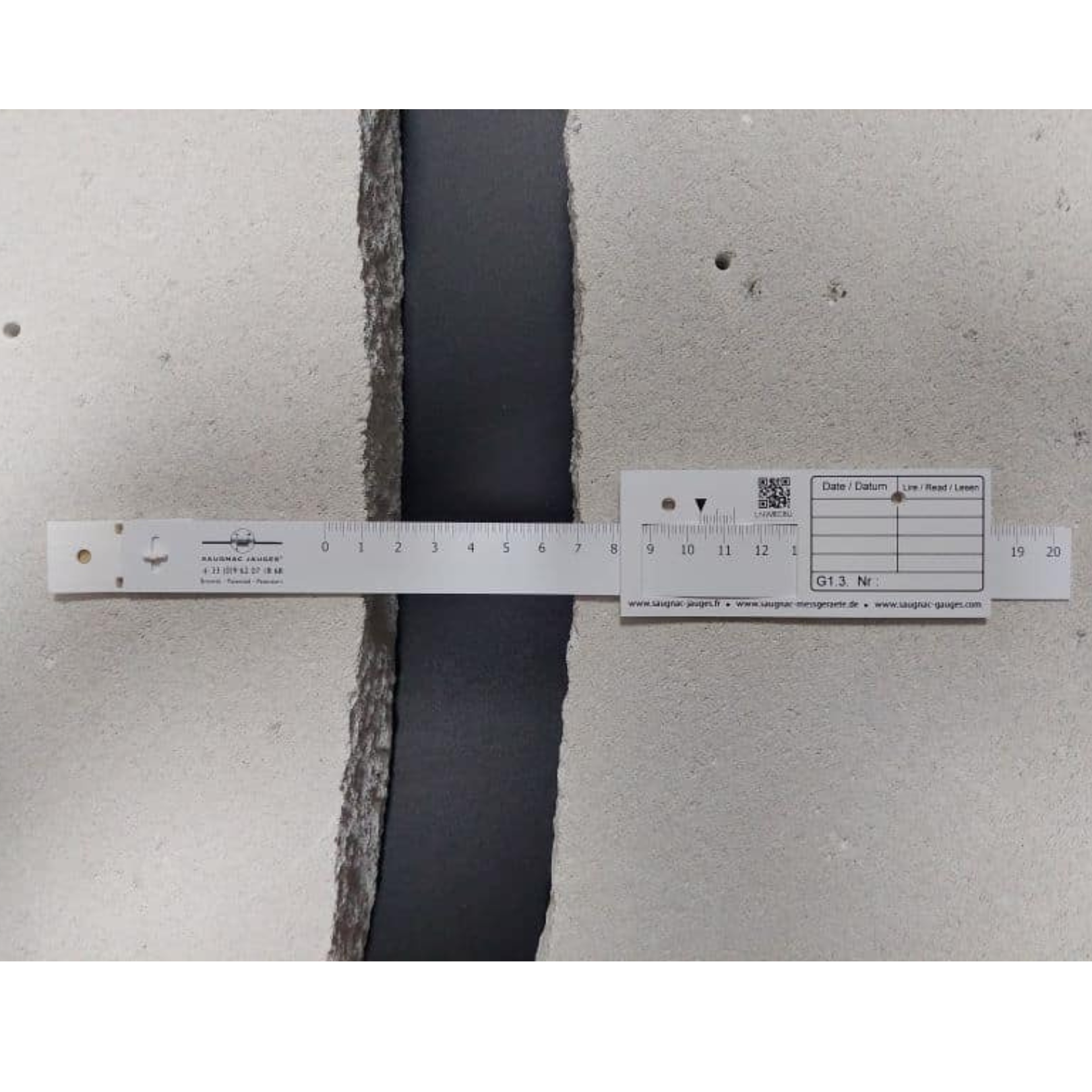

Die G1.3-Riss-Messlehre besteht aus einem Lineal, das von 0 bis 20 cm skaliert ist, und in einer Nonius-Platine verschoben werden kann, sowie aus einer Tabelle, in die man die Daten und Werte eintragen kann.
Technische Eigenschaften:
- Ablesen der Rissentwicklung auf 1/10 mm mit einer Amplitude von mehreren Zentimetern
- Art der Verfolung Überwachung auf einer Achse
- Rissarten Riss mit einer Breite von mehreren Zentimeter, der weit entfernte Befestungspunkte erfordert (bis zu 25 cm) oder/und Riss mit einer Bewegungsamplitude > 2,5 cm bis zu 17 cm
- Winkelprofil aus Kunststoff in einem Langloch im eingesteckt (patentierte System)
- Witterungsbeständig (Aufstellung im Freien oder Nassräume)
- Befestigung durch doppelseitiges Klebeband, Verkleben und / oder durch eine mechanische Befestigung (Schlagdübel).
- Bedingungen für die Anbringung mit Selbstklebeband Anbringtemperatur zwischen 0°C und 35°C (-10°C zulässig*). Wirksame Verklebung von -40°C bis 90°C
*vorhandene Klebestreifen einige Sekunden in der Hand erwärmen. - Wiederverwendbar
- Abmessungen: 260 x 40 mm, Stärke 3 mm
- Gewicht 8g
- Ausdehnungskoeffizient 7.10-5 m/m/°C
- Material Kalandriertes Schlagzäh-PVC mit UV-Schutz
- Zugkraft 55g
Die angebotene G1.3-Riss-Messlehre ist für eine maximale Amplitude von 17 Zentimetern geeignet.
Die G1.3-Riss-Messlehre ist wiederverwendbar.
 |
Abmessungen: 260 x 40 mm, Stärke 3 mm, Gewicht 8g. Zugkraft 55g. Die G1.3-Riss-Messlehre besteht aus einem Lineal, das von 0 bis 20 cm skaliert ist, und in einer Nonius-Platine verschoben werden kann, sowie aus einer Tabelle, in die man die Daten und Werte eintragen kann. Die Riss-Messlehre ist aus extrudiertem PVC gefertigt. Sie ist zum Messen von umfangreichen Veränderungen im Innen- und Außenbereich und auf einer Ebene vorgesehen. Die G 1.3-Riss-Messlehre ist wiederverwendbar. |
|
1) Ein rundes Maß
Der  des Nonius liegt genau an einer Millimetereinteilung. So erhält man direkt das Maß in mm
Es ist zu bemerken, dass die letzte Teilung auf der rechten Seite des Nonius im Falle eines runden Maßes genau gegenüber einer Millimetereinteilung liegt. |
2) Maß mit Dezimalstellen
Der Des Nonius befindet sich zwischen zwei Millimeterteilungen Die Millimeterteilung auf der linken Seite des zeigt das Maß als ganze Zahl in mm an.Man sucht nun einen Strich des Nonius, der genau mit irgendeinem Strich des Lineals fluchtet. Dieser Strich zeigt die Dezimalzahl an, die es dem Maß in mm zuzurechnen gilt.
Es ist zu bemerken, dass im oben gezeigten Beispiel die Teilung 5 des Nonius genau gegenüber der Teilung 47 des Lineals steht. |
 |
Als Variante zur so genannten “Standard“ Verwendung der Riss-Messlehre mit einem hier dargestellten 20 cm langen Lineal bieten wir folgendes an: - das Lineal durch ein 50 cm langes Lineal zu ersetzen, um eine größere Amplitudenabweichung messen zu können, - das Standard-Lineal aufzugeben, und ein Millimeter-Maßband aus Stahl von 19 mm Breite durch 2 Platinen, deren Abstand festzulegen ist, zu führen. Das Maßband auf einer Seite befestigen. |
Es können auch Zusatzplatinen angebracht werden, um zu vermeiden, dass sich das Maßband in irgendeiner Weise verformt.
Laden Sie die Saugnac.app herunter, um Ihre Messungen zu verfolgen.
Die Saugnac-Web-App ist völlig kostenlos, ohne jegliche Einschränkungen, und kann auf Ihrem PC oder Smartphone unter https://saugnac.app heruntergeladen werden. Sie ermöglicht:
– Identifizieren Sie jedes Riss-messlehre und seine Messungen mit seinem einzigartigen QR-Code.
– Automatisches Ablesung der Messungen der G1, G1.1 und G1.2 Riss-messlehre
– Speichern Sie die Messungen in Ihrem Kundenbereich
– Abrufen von Temperatur und Luftfeuchtigkeit durch Geolokalisierung
– Berechnen Sie die Messungen mit der temperaturabhängigen Ausdehnung
– Mit mehreren Personen an einer Lehre zusammenarbeiten
– Verwalten von Warnschwellen
– Ordnen Sie die Gauges nach Orten und lokalisieren Sie sie auf einer Karte.
– Daten im Excel-Format herunterladen
– Diagrammform automatisch anzeigen
– Daten mit anderen Personen ohne Konto teilen
– Zugriff auf die App von Ihrem PC oder Smartphone aus
– Hinzufügen von Messungen ohne Verbindung im Offline-Modus
Excel-Tracking-Datei herunterladen
Um die Verfolgung der Rissentwicklung zu erleichtern, können Sie die Excel-Datei zur Verfolgung der G1-Messungen herunterladen
Diese Excel-Datei ist sehr einfach zu verwenden: Sie brauchen nur ein Blatt für jeden beobachteten Standort oder jede Baustelle zu duplizieren, mit der Möglichkeit, bis zu 10 Messgeräte zu verfolgen.
Diese Datei berücksichtigt den Ausdehnungskoeffizienten des Messgerätekörpers und des Zugstabs, indem sie jede abgelesene Messung mit der Temperatur im Vergleich zur Ausgangstemperatur der ersten Messung anpasst. Wenn Sie die Temperatur nicht abgelesen haben, genügt es, sie nicht anzugeben, damit der Ausdehnungskoeffizient nicht berücksichtigt wird.
Beachten Sie, dass der Einfluss des Ausdehnungskoeffizienten auf die Messung des G1-Messgeräts sehr gering ist (etwa 9 Mikrometer alle 1 °C).
Hier ein Beispiel für die Art der Verfolgung, die mit der Datei:
Die Saugnac-Web-App ist völlig kostenlos, ohne jegliche Einschränkungen, und kann auf Ihrem PC oder Smartphone unter https://saugnac.app heruntergeladen werden. Sie ermöglicht:
– Identifizieren Sie jedes Riss-messlehre und seine Messungen mit seinem einzigartigen QR-Code.
– Automatisches Ablesung der Messungen der G1, G1.1 und G1.2 Riss-messlehre
– Speichern Sie die Messungen in Ihrem Kundenbereich
– Abrufen von Temperatur und Luftfeuchtigkeit durch Geolokalisierung
– Berechnen Sie die Messungen mit der temperaturabhängigen Ausdehnung
– Mit mehreren Personen an einer Lehre zusammenarbeiten
– Verwalten von Warnschwellen
– Ordnen Sie die Gauges nach Orten und lokalisieren Sie sie auf einer Karte.
– Daten im Excel-Format herunterladen
– Diagrammform automatisch anzeigen
– Daten mit anderen Personen ohne Konto teilen
– Zugriff auf die App von Ihrem PC oder Smartphone aus
– Hinzufügen von Messungen ohne Verbindung im Offline-Modus
Excel-Tracking-Datei herunterladen
Um die Verfolgung der Rissentwicklung zu erleichtern, können Sie die Excel-Datei zur Verfolgung der G1-Messungen herunterladen
Diese Excel-Datei ist sehr einfach zu verwenden: Sie brauchen nur ein Blatt für jeden beobachteten Standort oder jede Baustelle zu duplizieren, mit der Möglichkeit, bis zu 10 Messgeräte zu verfolgen.
Diese Datei berücksichtigt den Ausdehnungskoeffizienten des Messgerätekörpers und des Zugstabs, indem sie jede abgelesene Messung mit der Temperatur im Vergleich zur Ausgangstemperatur der ersten Messung anpasst. Wenn Sie die Temperatur nicht abgelesen haben, genügt es, sie nicht anzugeben, damit der Ausdehnungskoeffizient nicht berücksichtigt wird.
Beachten Sie, dass der Einfluss des Ausdehnungskoeffizienten auf die Messung des G1-Messgeräts sehr gering ist (etwa 9 Mikrometer alle 1 °C).
Hier ein Beispiel für die Art der Verfolgung, die mit der Datei:
