Durch die Verschiebung bewegt die Ausziehplatte gleichzeitig einen Minenhalter, der am Ende der Platte befestigt ist, und durch eine Polykarbonat-Lamelle gegen die Skala gedrückt wird.

Die Linie, die von der Mine gezogen wird, entspricht 3 Mal der Bewegung des Nonius.

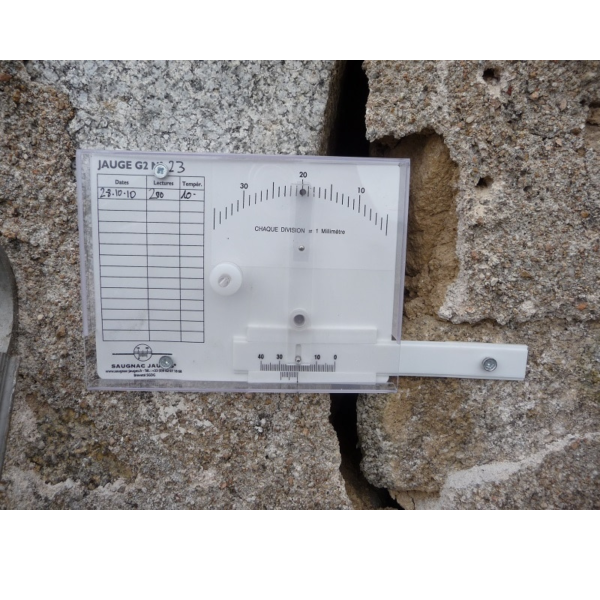

In einer Tabelle können das Datum, der Ablesewert des Nonius und die Temperatur in °C eingetragen werden.

Eine abnehmbare Abdeckung, die zum Vermeiden von Kondensierung belüftet ist, schützt die Vorrichtung. Die Abdeckung kann „plombiert“ werden; eine Plombe ist zum Schutz der Vorrichtung im Lieferumfang enthalten.

Technische Eigenschaften

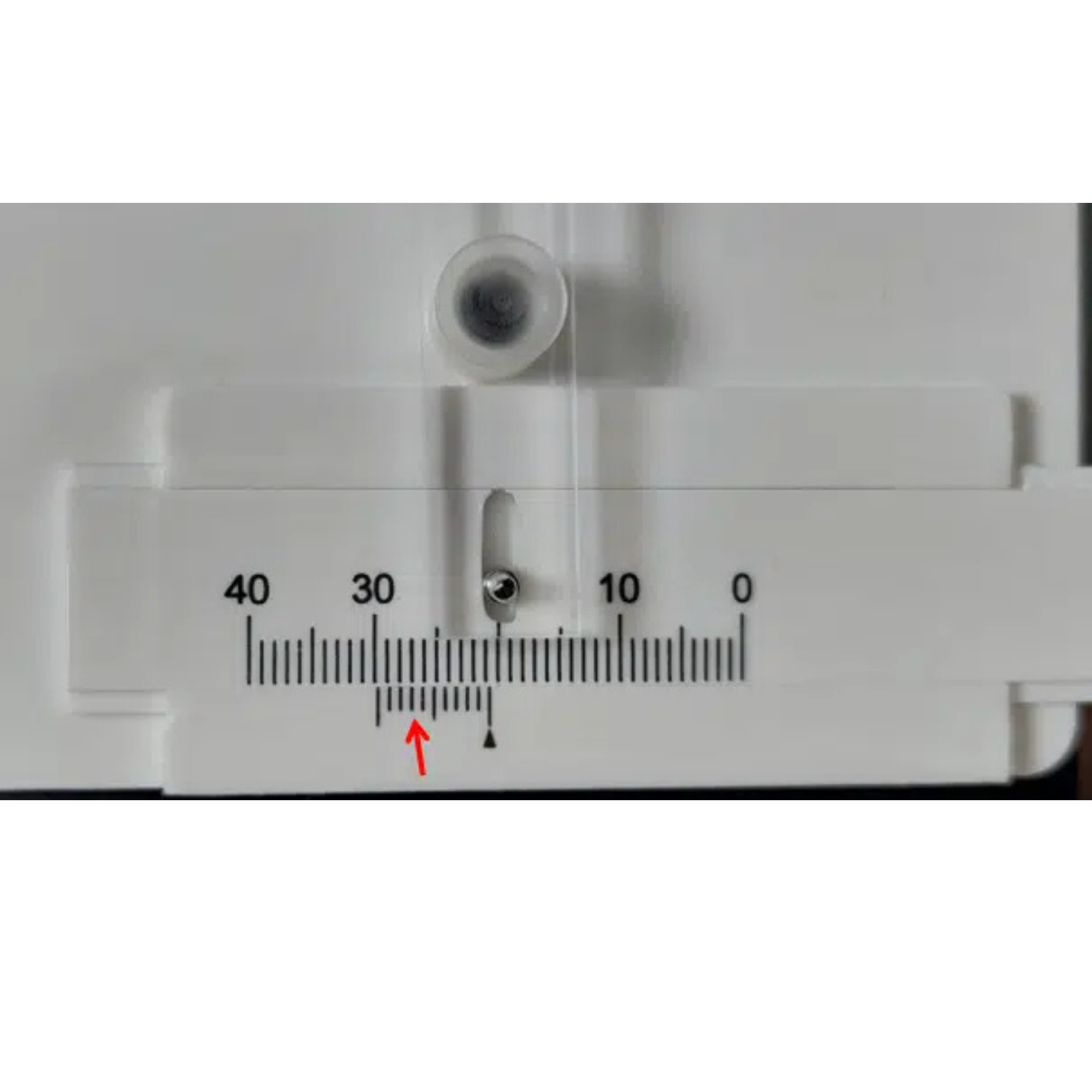

• Ablesen der Rissentwicklung auf 1/10 mm mit einem Nonius
• Vertrieb inklusive Abdeckung
• Art der Risse Vertikale, horizontale und Eckrisse mit der knickbaren lascheverticale
• Verwendung Innen / Außen: wetterfest und UV-beständig

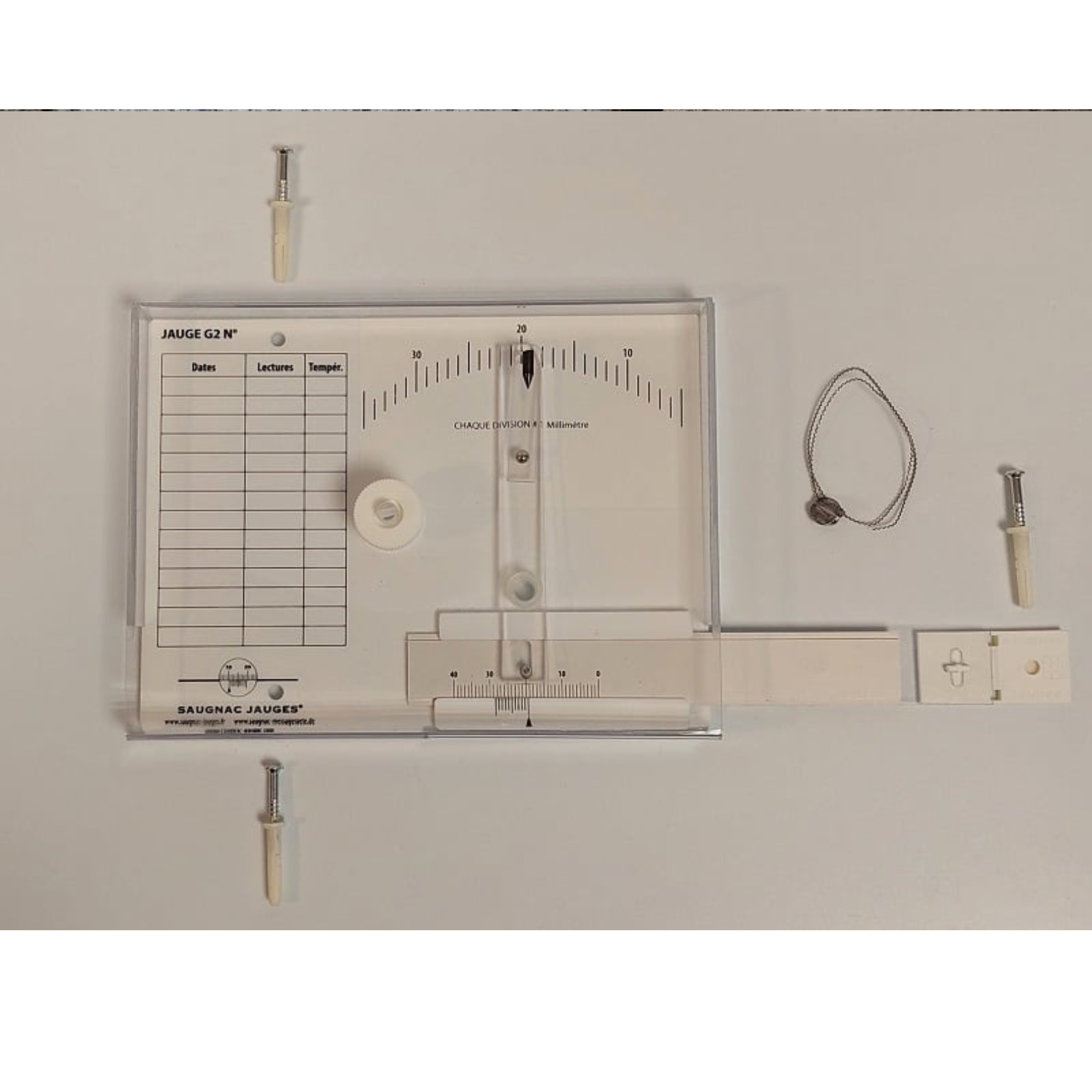

• Befestigung Verklebung mit den mitgelieferten Selbstklebern oder mechanische Befestigung mit den mitgelieferten Schlagdübeln
• Bedingungen für die Anbringung mit Selbstklebeband Verlegetemperatur: 0°C bis 35°C (-10°C zulässig*). Wirksame Verklebung -40°C bis +90°C
  *vorhandene Klebestreifen an Lehre und Lasche einige Sekunden in der Hand erwärmen.
• Abmessungen 120 x 250 mm, Stärke 27 mm mit der Abdeckung
• Gewicht 125g
• Zugkraft etwa 150/200 g

Die Aufzeichnung der Variation der maximalen und minimalen Abweichung wird durch eine Grafitmine Nr.7B auf einer skalierten Marke in Linienform gezogen. Nach der Beobachtung löscht man die Linie ganz einfach mit Alkohol, und man kann die Riss-Messlehre erneut verwenden.

Mit der G2-Riss-Messlehre muss man für die Überwachung der Veränderungen nicht immer vor Ort sein, vor allem dann nicht, wenn die Lehren schwer erreichbar sind.

Befestigung der G2-Riss-Messlehren

Im Allgemeinen reichen die Klebebänder aus. Wenn die Oberflächenbeschaffenheit der Unterlage nicht zufriedenstellend ist, sollte eine dünne Kleberschicht aufgebracht werden, oder die Vorrichtung ist mechanisch zu befestigen: drei Löcher zu je 25/10 mm sind dazu vorgesehen.
4mm Löcher bohren und die Vorrichtung mit einem Schlagdübel befestigen

Auf unebenen Strukturen, die Verformungen in verschiedene Richtungen aufweisen, empfehlen wir, den Arm der Lehre mit einem Gelenk (wenden Sie sich dafür an uns) zu befestigen.

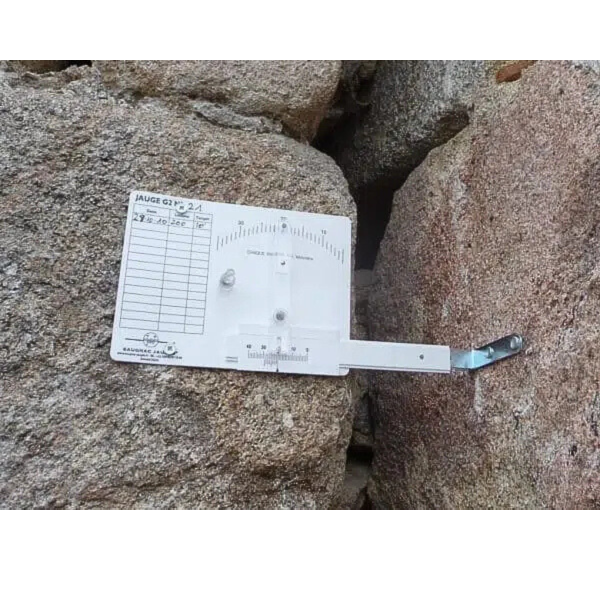

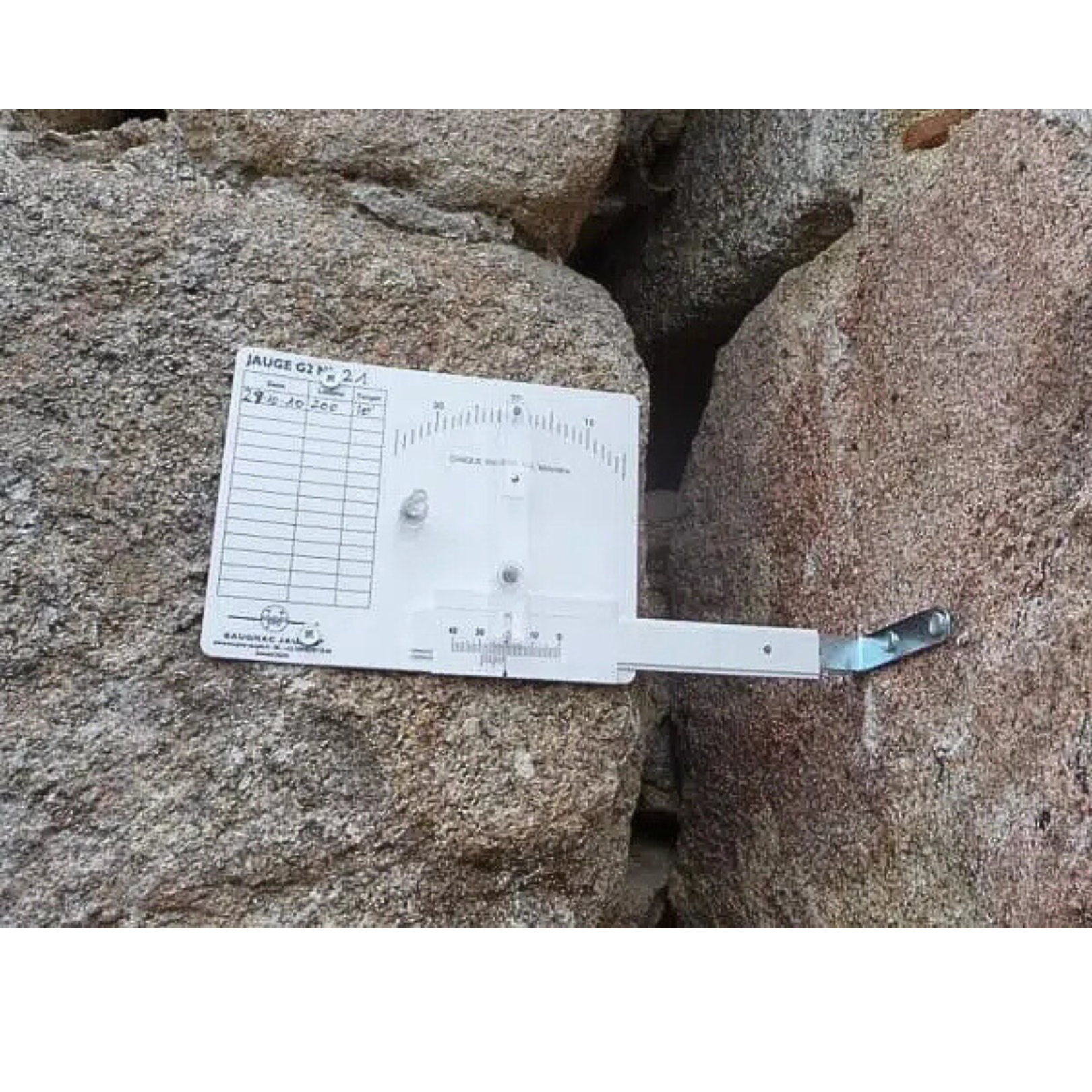

Beispiele für Einsätze mit Winkel

Zum Messen und Aufzeichnen der Veränderung eines Risses oder einer Fuge in einem Innenwinkel empfehlen wir die Verwendung eines Winkelprofils (Selbstklebende Winkelprofile aus Aluminium werden auf Anfrage beigestellt)

Ein Flügel des Winkelprofils ist kraftschlüssig mit einem Teil der Struktur verbunden. Der andere Flügel nimmt den Arm der G2-Riss-Messlehre auf, der auf dem anderen Abschnitt der zu beobachtenden Struktur befestigt wird.
