R2 - Riss-Messgerät - Vernetzter Rissmonitor mit großem Messbereich
- Autonomes, vernetztes Rissmessgerät mit externem Sensor für große Messbereiche (100 mm), ideal für die Überwachung von Rissen mit großer Öffnung. (Kompaktversion: R1-Rissmonitor)
- Mit 3 integrierten Sensoren: Lineare Messung – Auflösung 0,01 mm, Temperatur – Auflösung 0,1 °C, Relative Luftfeuchtigkeit – Auflösung 1 % rF
- 1-Jahres-Abonnement inklusive für die automatische Datenübertragung (jährliche Verlängerung: 49 € zzgl. MwSt.)
- Konfiguration und Fernüberwachung über PC oder Smartphone
- Tracking+ -Modus möglich
- Bis zu 8 Jahre Batterielaufzeit
Technische Daten
- Linearer Sensor: Auflösung: 0,01 mm, Messbereich: ~100 mm, Genauigkeit: ±0,1% des Messbereichs
- Temperatursensor: Auflösung: 0,1°C, Messbereich: -40°C bis 125°C, Genauigkeit: +/- 0,2°C
-
Feuchtigkeitssensor: Auflösung: 1% rF, Messbereich: 0-100% rF, Genauigkeit: +/- 2% rF
-
Häufigkeit der Messungen: In der Anwendung konfigurierbar: 1h, 2h, 4h, 6h, 8h, 12h, 24h
-
Sendehäufigkeit der Messungen: In der Anwendung konfigurierbar: alle 12h, einmal am Tag, alle 2 Tage, alle 3 Tage, wöchentlich
-
Batterielebensdauer: Zwischen 2 und 8 Jahren, je nach Einstellung der Mess- und Sendehäufigkeit
-
Betriebstemperatur: Zwischen -30°C und +70°C
-
Netzabdeckung: Multinetzbetreiber LTE-M / Nb-Iot-Kommunikationsmodul. Empfang in Kellern / Untergeschossen / Parkhäusern möglich.
-
Befestigung: Befestigung an massiven oder hohlen Untergründen mit den mitgelieferten Schrauben. Befestigung im Winkel ist mit dem mitgelieferten Gelenk möglich.
-
Abmessungen: Gehäuse : 84 x 84 x 56 mm – Sensor (geschlossen): 250 mm × Ø20 mm
-
Wasserdichtigkeit: Gehäuse: IP66, Sensor: IP65
-
Gewicht: 350g mit Batterie
- Garantie: 2 Jahre
Der vernetzte Rissmonitor R2 wurde für die Messung von Rissbewegungen mit großem Messbereich von bis zu 100 mm entwickelt.
Dank seines ausgelagerten linearen Sensors ist er perfekt für Bauwerke geeignet, bei denen große Öffnungsänderungen auftreten können und der Messbereich des R1-Rissmonitors (23 mm) nicht ausreicht.
Das R2-Messgerät basiert auf den bewährten Prinzipien der vernetzten Sensoren von Saugnac auf und erweitert zugleich das Einsatzspektrum auf Bereiche mit ausgeprägteren strukturellen Verformungen.
Rissüberwachung aus der Ferne mit der App
Alle Daten der drei Sensoren – Abstand, Temperatur und Feuchtigkeit – können über die Anwendung https://saugnac.app sowohl auf dem Smartphone als auch am Computer eingesehen werden.
Der Zugriff auf diese Anwendung ist vollständig kostenlos, wie bei all unseren Messinstrumenten. Selbst nach Ablauf des Datenübertragungsabonnements bleiben Ihr Konto und der Verlauf Ihrer Messungen weiterhin verfügbar.
Über die Benutzeroberfläche können individuell anpassbare Diagramme angezeigt werden, die sich als Bilddateien herunterladen lassen. Auf diese Weise können sie leicht in Berichte integriert werden.
Darüber hinaus lassen sich Rohdaten im Excel- oder CSV-Format exportieren, um eine weiterführende Auswertung zu ermöglichen.
Ein Freigabelink kann generiert werden, um Zugriff auf einen dynamischen Bericht zu gewähren, der bei jedem Aufrufen automatisch aktualisiert wird.
Die Anwendung verfügt außerdem über ein konfigurierbares Alarmsystem: Sie können einen Schwellenwert – steigend oder fallend – im Vergleich zur ersten Messung festlegen. Wird dieser überschritten, erhalten Sie automatisch eine Benachrichtigung per E-Mail.
Modus „Tracking+“: eine verstärkte, fernaktivierbare Überwachung
Bei außergewöhnlichen Ereignissen (Bauarbeiten, Erschütterungen, ungewöhnlichen Bewegungen, strukturellen Warnsignalen) kann der R2-Rissmonitor in den Modus „Tracking+“ versetzt werden. Die Aktivierung erfolgt aus der Ferne.
In diesem Modus werden Mess- und Übertragungshäufigkeit erhöht, um eine intensivere und dynamischere Überwachung zu ermöglichen.
Konfigurierbare Parameter:
- Messhäufigkeit: alle 2, 5, 10, 20 oder 30 Minuten
- Übertragungshäufigkeit: alle 1, 2, 3 oder 4 Stunden
Nach Ablauf der definierten Überwachungsdauer wechselt das Gerät automatisch in den Standardmodus zurück, um Batterie und Datenvolumen zu schonen.
Der „Tracking+“-Modus kann mehrfach aktiviert werden, um spezifische Messreihen durchzuführen – bis zu einem Gesamtumfang von 12.000 Messungen.
| Messhäufigkeit | Max. mögliche Dauer |
| 2 min | 4 Tage |
| 5 min | 10 Tage |
| 10 min | 20 Tage |
| 20 min | 40 Tage |
| 30 min | 60 Tage |
Schnelle Einrichtung und Inbetriebnahme des R2-Messgeräts
Der R2-Rissmonitor wurde für eine einfache und intuitive Einrichtung entwickelt, die keine besonderen technischen Kenntnisse erfordert.
Die Inbetriebnahme erfolgt in nur wenigen Minuten mit dem mitgelieferten Befestigungsmaterial und der Saugnac-App (zugänglich über Smartphone oder Computer). Jedes Gerät wird von einer bebilderten Anleitung begleitet, die den Benutzer Schritt für Schritt durch den Installationsprozess führt.
1. Registrierung des Messgeräts in der Anwendung
Öffnen Sie die Saugnac-App und fügen Sie Ihren R2-Rissmonitor hinzu, indem Sie den auf dem Gehäuse befindlichen QR-Code scannen oder die darunter angegebene Kennung manuell eingeben. Das Gerät wird anschließend in Ihrer Benutzeroberfläche angezeigt und ist bereit für die Konfiguration.
2. Einnstellung der Messungen
Passen Sie in der App die Messparameter je nach Ihrem Überwachungs-Vorhaben an:
- Uhrzeit der ersten Messung
- Messhäufigkeit: alle 1h, 2 h, 4 h, 6 h, 8 h, 12 h oder 24 h
???? Je weiter die Übertragungen auseinanderliegen, desto länger ist die Batterielaufzeit des Messgeräts.
3. Einschalten
Öffnen Sie vorsichtig das Gehäuse und aktivieren Sie den innenliegenden Schalter.
Das Messgerät verbindet sich automatisch mit dem Netzwerk und signalisiert seine Funktionsbereitschaft über eine LED-Anzeige.
Nach der Initialisierung wechselt das Gerät in den Standby-Modus bis zur ersten geplanten Messung.
4. Befestigung am zu überwachenden Bauwerk
Positionieren Sie den Linearsensor und befestigen Sie den R2-Rissmonitor mit den mitgelieferten Komponenten:
- Massiver Untergrund (Beton, Stein): Verwenden Sie Messingdübel
- Hohlraum-Untergrund (Ziegel, Hohlblock, leichte Trennwand): Verwenden Sie eher EPDM-Dübel
Befestigung des vernetzten Rissmonitors

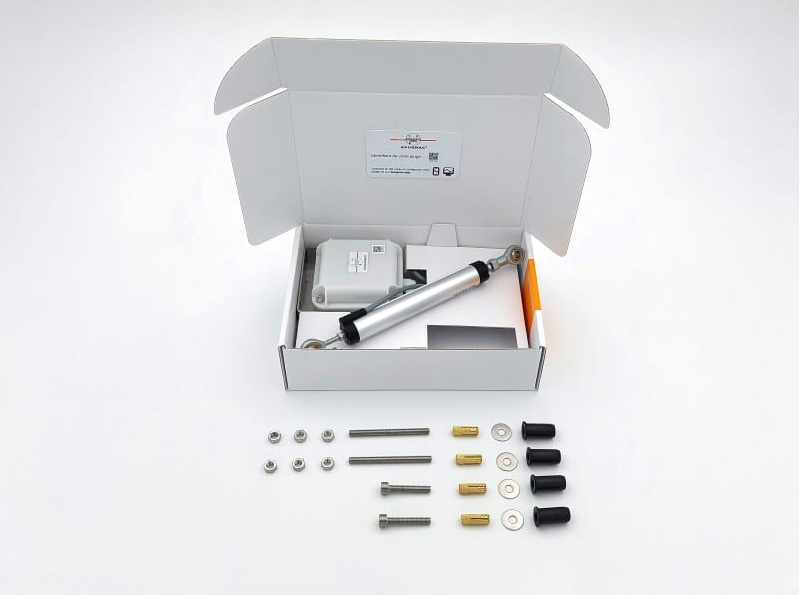

Das R2-Messgerät wird mit zwei Dübeltypen geliefert:
Nicht im Lieferumfang enthaltenes Zubehör für die Befestigung auf massivem Untergrund mit Messingdübeln: Bohrmaschine, 8mm-Bohrer, 5mm + 3mm Sechskantschlüssel zum Öffnen des Gehäuses und Einschalten des R2-Messgeräts
Nicht im Lieferumfang enthaltenes Zubehör für die Befestigung auf Hohl- oder Massivuntergründen mit EPDM-Dübeln: Bohrmaschine, 13mm-Bohrer zum Öffnen des Gehäuses und Aktivieren des R2-Rissmonitors

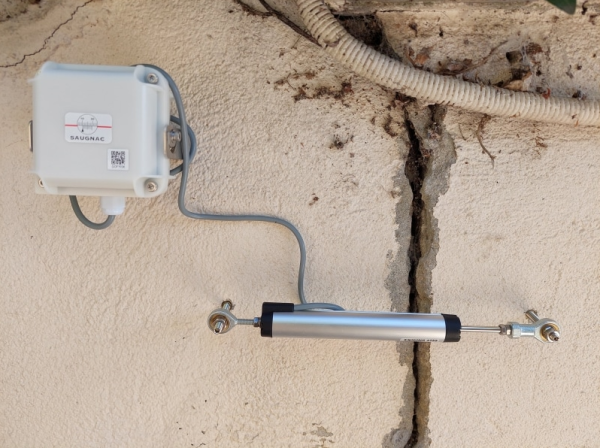

????Klassische Flachmontage
Zur Befestigung des Messgeräts wird zunächst das Gehäuse und anschließend der Messsensor selbst montiert. Die Befestigung erfolgt einfach mit dem mitgelieferten Befestigungsmaterial. Alle Arbeitsschritte sind Schritt für Schritt in der ausführlichen Anleitung beschrieben.

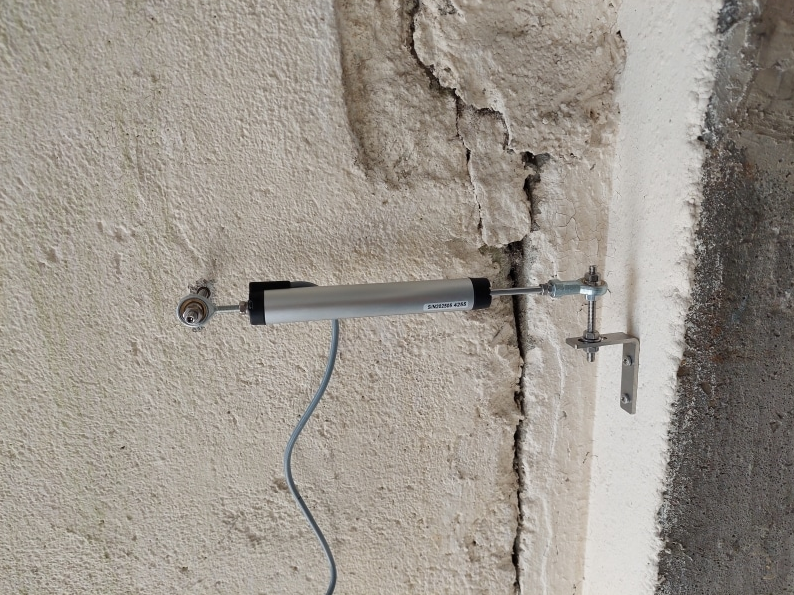

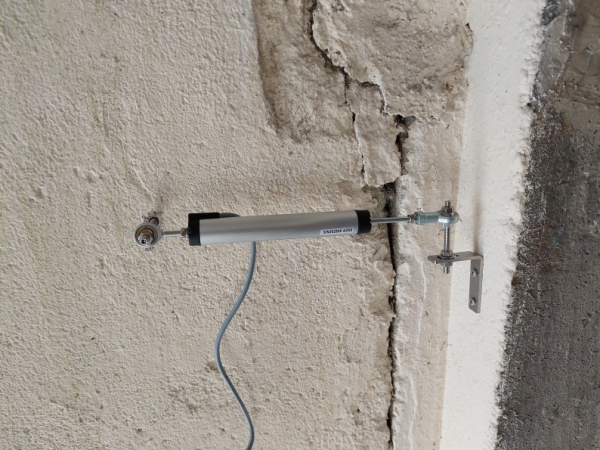

????Winkelmontage oder Verfolgung einer Scherbewegung
Mit dem Befestigungskit R2 ist es möglich, eine Winkelmontage durchzuführen oder eine Scherbewegung zu überwachen.
Abonnement und Netzabdeckung
Das vernetzte Messgerät verfügt über ein Multibetreiber-Abonnement, das eine optimale Netzabdeckung in Deutschland und ganz Europa sicherstellt. Bereits beim Einschalten wählt der Rissmonitor automatisch das Netz mit der besten Signalqualität aus. Dadurch wird eine zuverlässige und kontinuierliche Datenübertragung selbst in entlegenen Gebieten gewährleistet.
Das Messgerät nutzt die LTE-M- und NB-IoT-Protokolle, die speziell für industrielle IoT-Geräte entwickelt wurden. Diese Technologien basieren auf den 4G-Infrastrukturen der Betreiber und bieten stabile Verbindungen, geringen Energieverbrauch und große Reichweite, sodass der Rissmonitor langfristig zuverlässig arbeitet – ohne Kommunikationsunterbrechungen.
Das im Lieferumfang enthaltene Abonnement ist ein Jahr gültig.
Nach Ablauf bleibt der Zugriff auf bereits gespeicherte Daten erhalten, neue Messungen werden jedoch nicht übertragen, bis das Abonnement erneuert wird. Vor Ablauf werden Benutzer automatisch per E-Mail informiert.
Die Verlängerung kann direkt über die App erfolgen – entweder per sicherer Kartenzahlung oder über eine Bestellbestätigung, die aus einem automatisch erstellten Angebot generiert wird.
Der jährliche Abonnementpreis beträgt 49 € zzgl. MwSt.
