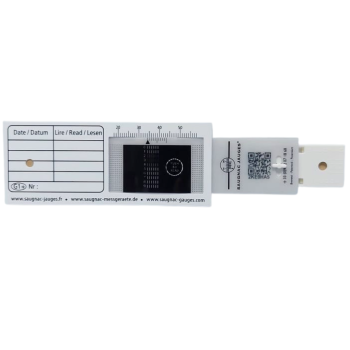

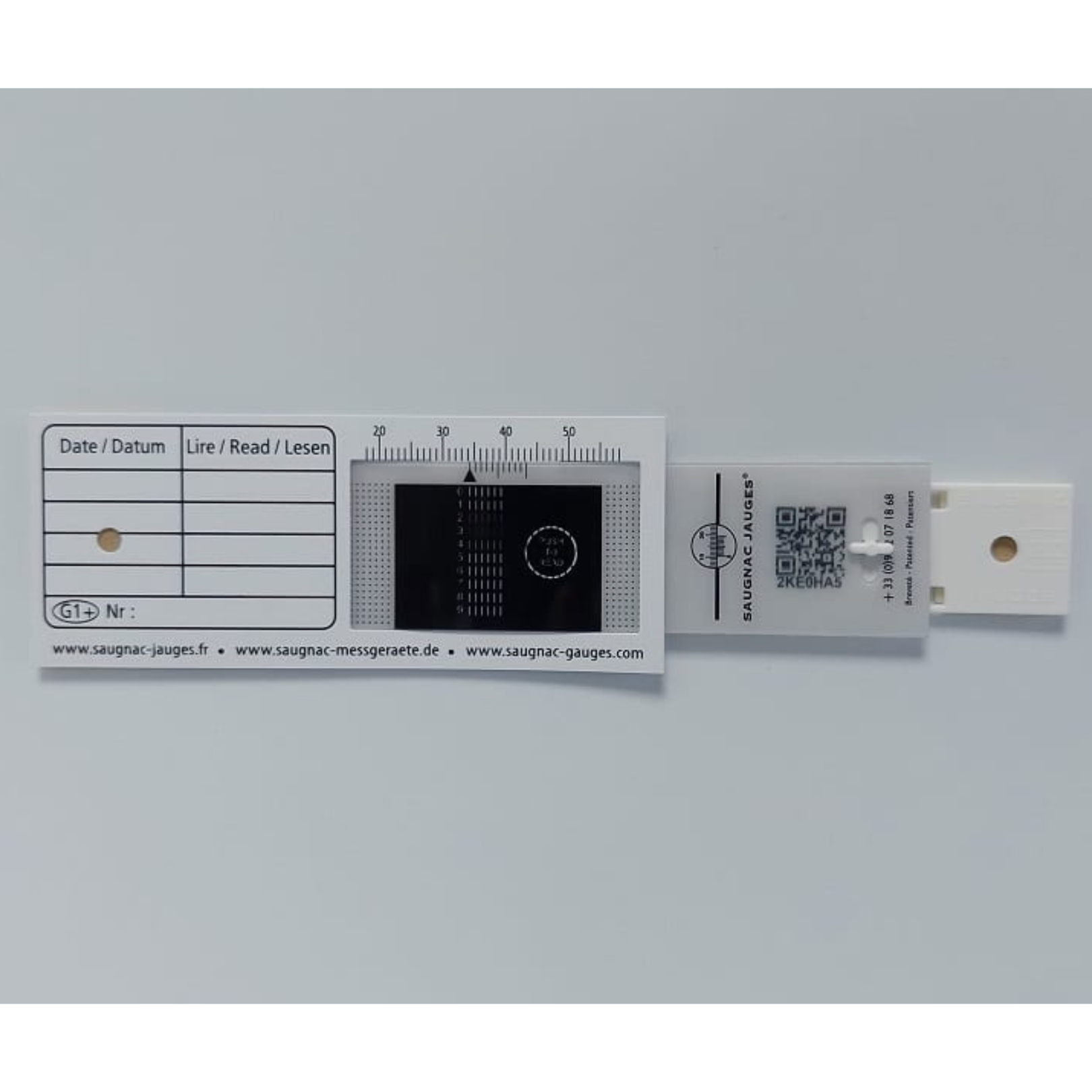

G1+ Rissmess-Lehre (Rissmonitor) - Messung auf 1/20 genau - mit QR Code zum Auslesen per App
- Für Risse mit parallelen Lippen im Innen- und Außenbereich.
- Vereinfachte „digitale“ Ablesung auf 1/20 mm oder klassische Ablesung mit dem Nonius auf 1/10 mm
- Verwalten von Messungen mit der kostenlosen Saugnac App
- Einfache Befestigung mit mitgelieferten Selbstklebern oder Möglichkeit der mechanischen Befestigung durch vorgebohrte Löcher.
- Möglichkeit der Befestigung in einem Winkel mit der mitgelieferten faltbaren Leiste.
- Lieferungumfang 1 Stück
Technische Eigenschaften:
-
Auflösung: 1/20mm mit „digitaler“ Ablesung (oder 1/10 mm mit Nonius)
-
Art der Verfolgung: Tracking Evolution auf 1 Achse
-
Art des Risses:Vertikale, horizontale und Eckrisse mit der faltbaren Winkelprofil
-
Verwendung:Innen / Außen: wetterfest und UV-beständig
-
Befestigung:Verklebung mit den mitgelieferten Selbstklebern oder mechanische Befestigung mit Schlagdübeln (separat erhältlich)
-
Bedingungen für die Anbringung mit Selbstklebeband:Verlegetemperatur: zwischen -10°C und 35°C. Wirksame Verklebung von -40°C bis +90°
*vorhandene Klebestreifen an Lehre und Lasche einige Sekunden in der Hand erwärmen. -
Länge:160mm mit der faltbaren Barette
-
Breite;40mm
-
Dicke:3mm (Dicke der Platine = 0,7mm, Dicke der Zuglasche 0,5mm)
-
Maximale Amplitude:ca. 30mm (Variation zwischen maximalem und minimalem Maß möglich)
-
Gewicht:4g
-
Material:Extrudiertes PVC
-
Zugkraft:25g
-
Linearer Ausdehnungskoeffizient:7.10-5 m/m/°C
Wie kann man das Riss-Messlehre ablesen?

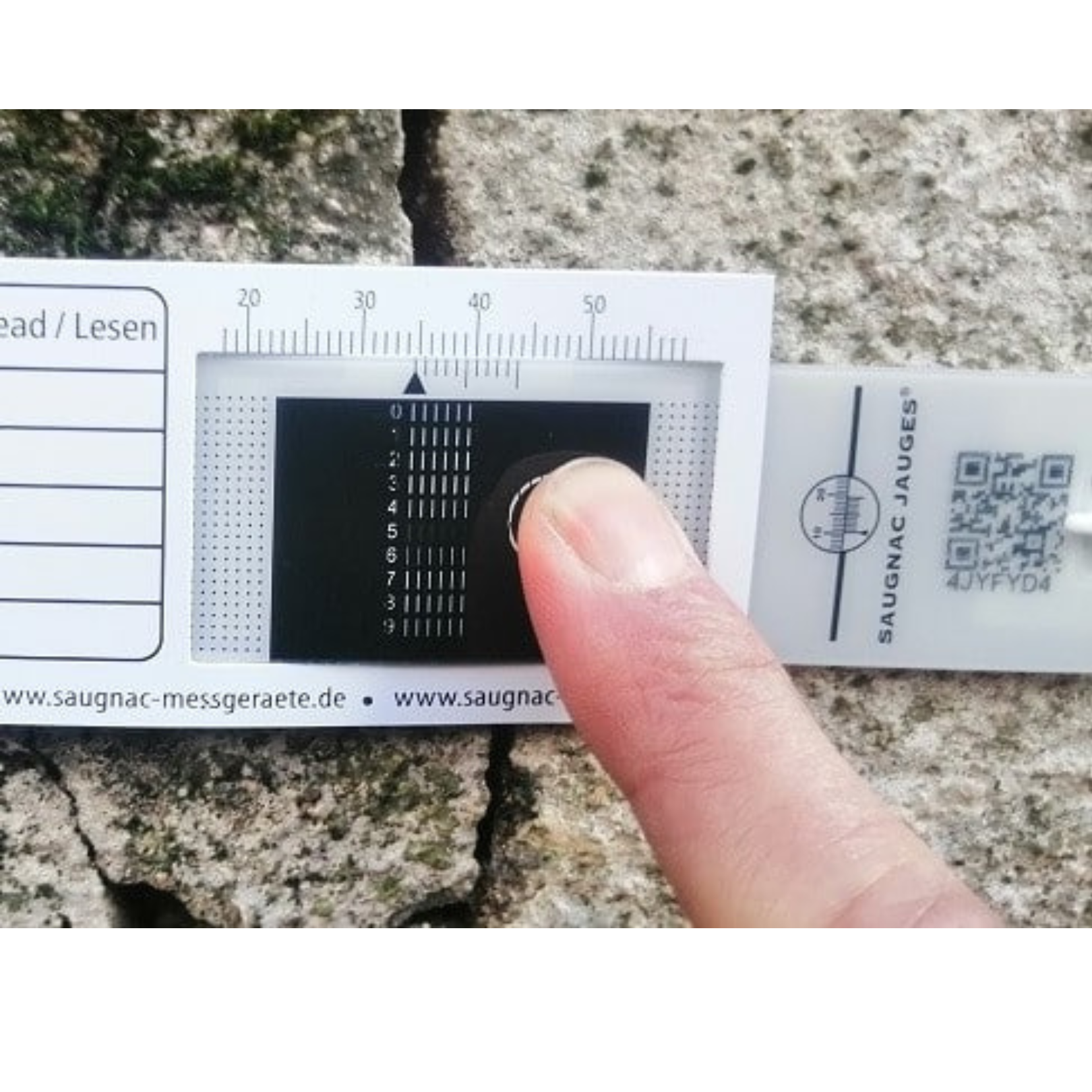

Die bedeutende Innovation der G1+ Riss-Messlehre beruht auf der „digitalen“ Ablesung der Zehntel-Millimeter: Jede Bewegung der Ausziehplatte um 1/10 mm zieht die gleichzeitige Verdunkelung einer Reihe von 6 weißen Öffnungen nach sich, die sich auf der gleichen Ausziehplatte befinden. Jede Reihe ist einer Zahl (von 0 bis 9) zugeordnet und die Zahl der verdunkelten Reihe entspricht der Zahl der Zehntel.
So kann man, indem man die Differenz zwischen den 2 Ablesungen ermittelt, bestimmen, dass sich der Riss in etwas mehr als 3 Monaten um 0,55 mm vergrößert hat.
|
Die Saugnac-Web-App ist völlig kostenlos, ohne jegliche Einschränkungen, und kann auf Ihrem PC oder Smartphone unter https://saugnac.app heruntergeladen werden. Sie ermöglicht:
– Identifizieren Sie jedes Riss-messlehre und seine Messungen mit seinem einzigartigen QR-Code.
– Automatisches Ablesung der Messungen der G1, G1.1 und G1.2 Riss-messlehre
– Speichern Sie die Messungen in Ihrem Kundenbereich
– Abrufen von Temperatur und Luftfeuchtigkeit durch Geolokalisierung
– Berechnen Sie die Messungen mit der temperaturabhängigen Ausdehnung
– Mit mehreren Personen an einer Lehre zusammenarbeiten
– Verwalten von Warnschwellen
– Ordnen Sie die Gauges nach Orten und lokalisieren Sie sie auf einer Karte.
– Daten im Excel-Format herunterladen
– Diagrammform automatisch anzeigen
– Daten mit anderen Personen ohne Konto teilen
– Zugriff auf die App von Ihrem PC oder Smartphone aus
– Hinzufügen von Messungen ohne Verbindung im Offline-Modus
Excel-Tracking-Datei herunterladen
Um die Verfolgung der Rissentwicklung zu erleichtern, können Sie die Excel-Datei zur Verfolgung der G1-Messungen herunterladen
Diese Excel-Datei ist sehr einfach zu verwenden: Sie brauchen nur ein Blatt für jeden beobachteten Standort oder jede Baustelle zu duplizieren, mit der Möglichkeit, bis zu 10 Messgeräte zu verfolgen.
Diese Datei berücksichtigt den Ausdehnungskoeffizienten des Messgerätekörpers und des Zugstabs, indem sie jede abgelesene Messung mit der Temperatur im Vergleich zur Ausgangstemperatur der ersten Messung anpasst. Wenn Sie die Temperatur nicht abgelesen haben, genügt es, sie nicht anzugeben, damit der Ausdehnungskoeffizient nicht berücksichtigt wird.
Beachten Sie, dass der Einfluss des Ausdehnungskoeffizienten auf die Messung des G1-Messgeräts sehr gering ist (etwa 9 Mikrometer alle 1 °C).
Hier ein Beispiel für die Art der Verfolgung, die mit der Datei:
Wie wird das Riss-Messlehre befestigt?

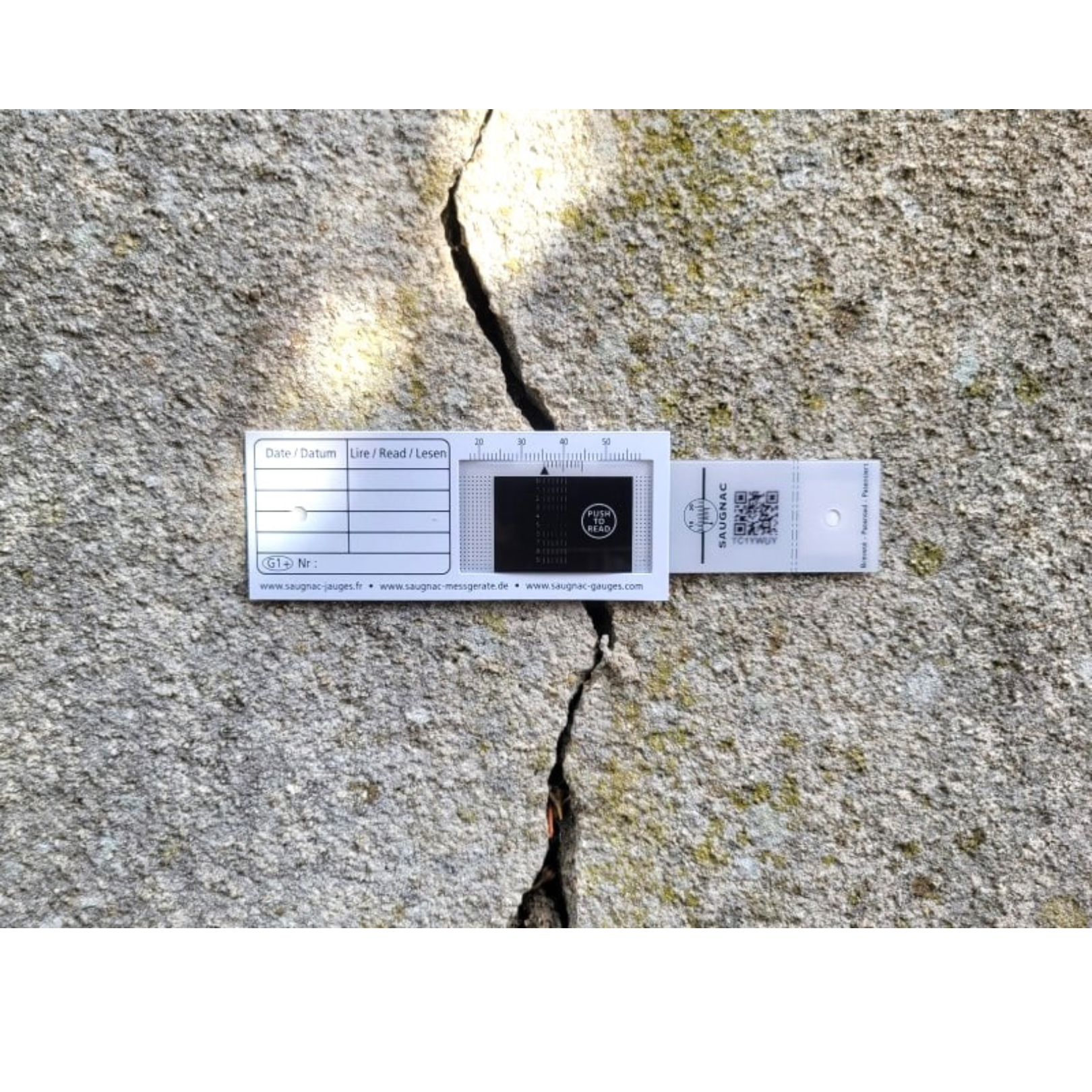

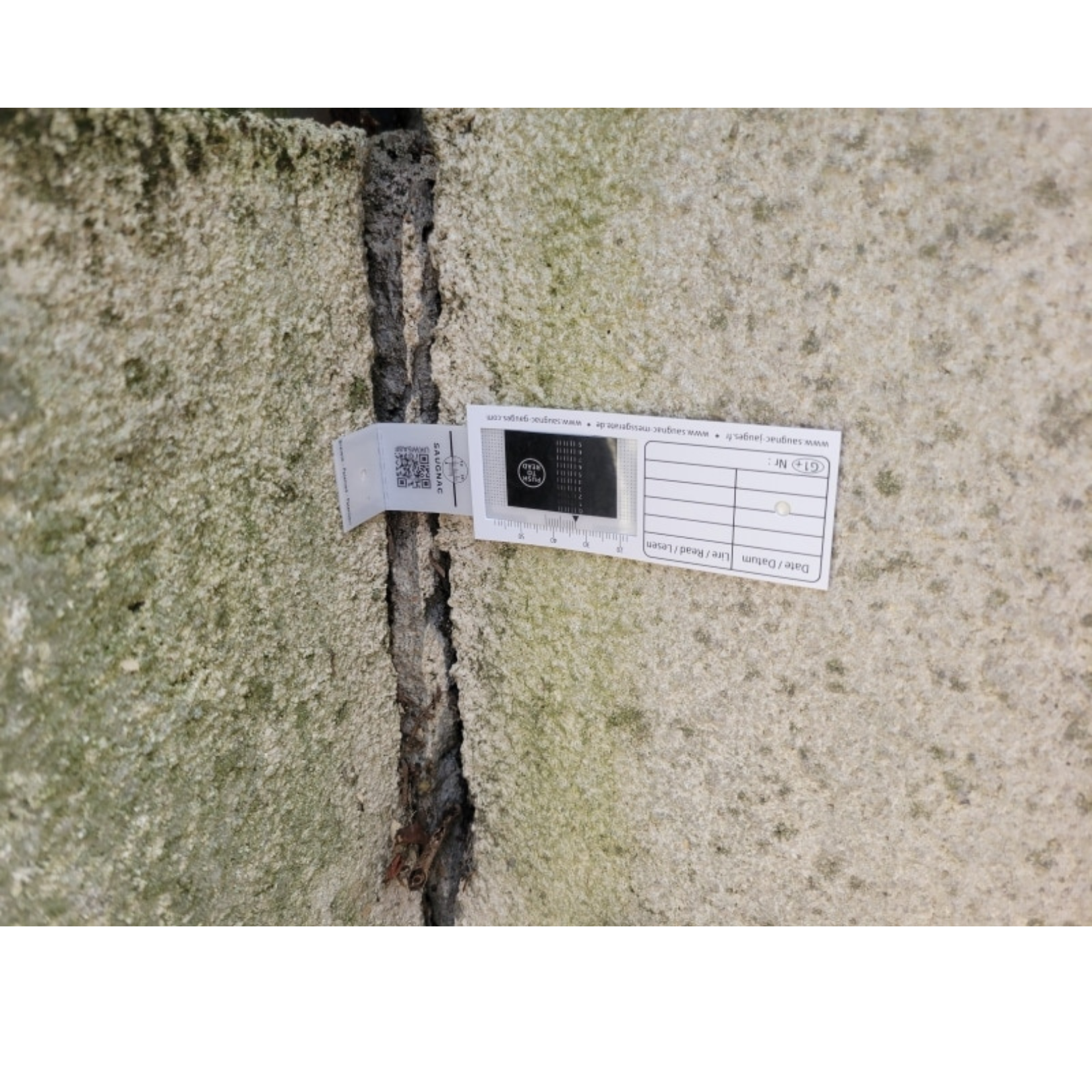

Um die Rissentwicklung möglichst effizient zu messen, wird das Riss-Messlehre in der Regel an der Stelle befestigt, an der der Riss am breitesten ist, oder in der Mitte des Risses. Das G1-Riss-Messlehre ist aus einem Material gefertigt, das flexibel genug ist, um sich an unregelmäßige, konvexe oder konkave Oberflächen anzupassen und deren Bewegung zu folgen.Es gibt zwei Befestigungsarten:
- Durch Verklebung: Die Befestigung erfolgt einfach und schnell durch die mitgelieferten doppelseitigen Selbstklebebänder. Der Untergrund muss in gutem Zustand sein (er darf nicht bröckeln), er muss relativ glatt sein, damit der Aufkleber auf der gesamten Fläche haftet, er muss sauber sein (staub- und fettfrei) und schließlich muss er trocken sein.
Bei Bedarf, insbesondere wenn die Oberfläche nicht völlig eben ist und Unebenheiten aufweist, kann die Verklebung mit einem schnell härtenden Epoxidkleber in Biseringue verstärkt werden. - Durch mechanische Befestigung: Die Riss-Messlehren der Familie G1 werden mit zwei Löchern mit einem Durchmesser von 4 mm geliefert. Diese Löcher erleichtern die mechanische Befestigung mit Schlagdübel. Der Durchmesser von 4 mm ermöglicht es, das Loch sehr einfach in jeden beliebigen Untergrund zu bohren.
Schraube + Dübel = Ø 4 mm: Sie brauchen also nur zwei Löcher mit Ø 4 mm zu bohren, die Schraube + den Dübel in das Loch der Lehre und der Klappleiste zu setzen und mit einem leichten Hammerschlag zu befestigen.
Bei schwierigen Untergründen (bröckelnder, staubiger, unebener, feuchter Untergrund) empfehlen wir eine Befestigung mit Schlagdübeln / Tap-vis, um ein Ablösen zu verhindern. Es werden Packungen mit 50 Schlagdübel angeboten oder ein komplettes, gebrauchsfertiges Schlagdübel-Set mit einem 4-mm-Bohrer, einem Schraubendreher und 30 Tap-Schrauben.
Ergebnis der Befestigung mittel Schlagdübel:
Hersteller:
SAUGNAC JAUGES / MESSGERÄTE
Saugnac Jauges
7 avenue Aristide Briand
94 230 Cachan
Frankreich
