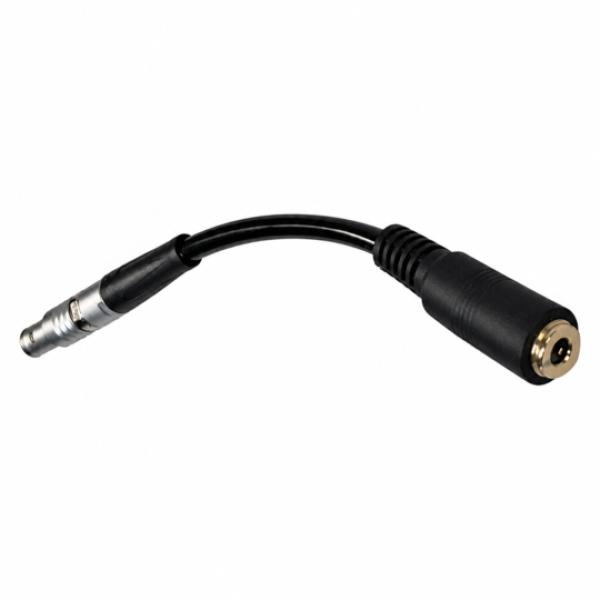

Gann Adapterkabel AK 2 (NM-AE) (Art.-Nr. 31016732)
Ältere Fühler an der neuen Hydromette weiterverwenden: Das Adapterkabel AK 2 (NM-AE) verbindet die BL E 2 mit der neuen 4-poligen Gerätebuchse mit einer Elektrode bzw. einem Fühler mit 3,5-mm-Klinkenstecker.
Laut Hersteller Gann ist das AK 2 kompatibel mit der Gann Hydromette BL E 2 (Art.-Nr. 30011310). Die Bedienungsanleitung der BL E 2 schreibt das Adapterkabel für ältere Zubehör-Geräte mit 3,5-mm-Klinkenanschluss vor – z. B. für die kapazitive Baufeuchte-Elektrode B 55 BL sowie die Pt100-Temperaturfühler ET 10 BL, OT 100 BL und TT 40 BL.
Besonders geeignet für: Anwender, die auf die Hydromette BL E 2 umsteigen und ihre vorhandenen Fühler weiter nutzen möchten – z. B. Sachverständige, Maler, Innenausbauer, Parkettleger, Bautrocknungs- und Wasserschaden-Sanierer.
Ihre Vorteile auf einen Blick
- Vorhandenes Zubehör weiter nutzen – Fühler mit 3,5-mm-Klinkenstecker an der 4-poligen Gerätebuchse betreiben
- Original-Gann-Zubehör für die Hydromette BL E 2
- Das Messgerät erkennt den angeschlossenen Fühler automatisch
- Kurzes, handliches Kabel mit sicherer Rastverbindung an der roten Markierung
- Bereits enthalten in den Paketangeboten BL E 2 – Set 3 und BL E 2 – Set 4
Lieferumfang
- Gann Adapterkabel AK 2 (NM-AE) (Art.-Nr. 31016732)
Messgerät und Fühler sind nicht im Lieferumfang enthalten.
Technische Daten
| Merkmal | Wert |
|---|---|
| Steckverbinder | Klinkenbuchse 3,5 mm auf 4-poligen Stecker |
| Geräteseite | 4-poliger Stecker für die 4-polige Gerätebuchse (an der roten Markierung einrasten) |
| Fühlerseite | 3,5-mm-Klinkenbuchse für Fühler mit 3,5-mm-Klinkenstecker |
| Länge | ca. 165 mm (laut Bedienungsanleitung BL E 2) |
| Kompatibles Messgerät | Hydromette BL E 2 (Art.-Nr. 30011310) |
Für welche Fühler benötige ich das AK 2?
| Messaufgabe | AK 2 erforderlich (3,5-mm-Klinke) | Kein AK 2 nötig (4-polig) |
|---|---|---|
| Baufeuchte, zerstörungsfrei | B 55 BL (Art.-Nr. 31013755) | B 65 BL (Art.-Nr. 31013774) |
| Materialtemperatur (Einstechfühler) | ET 10 BL (Art.-Nr. 31013165) | ET 15 BL (Art.-Nr. 31013166) |
| Oberflächentemperatur | OT 100 BL (Art.-Nr. 31013170) | OT 110 BL (Art.-Nr. 31013171) |
| Tauch- und Rauchgastemperatur | TT 40 BL (Art.-Nr. 31013180) | TT 45 BL (Art.-Nr. 31013181) |
So schließen Sie das AK 2 an
- Den 4-poligen Stecker des AK 2 in die 4-polige Gerätebuchse der Hydromette stecken und an der roten Markierung einrasten lassen.
- Den Fühler mit 3,5-mm-Klinkenstecker in die Klinkenbuchse des AK 2 stecken.
- Das Messgerät erkennt das angeschlossene Zubehör automatisch. Zum Aktivieren des Messmodus die „M“-Taste länger als 2 Sekunden drücken.
Hinweis: Sind gleichzeitig Elektroden an der BNC-Buchse und an der 4-poligen Gerätebuchse angeschlossen, hat die 4-polige Buchse Vorrang – die BNC-Buchse wird abgeschaltet. Für widerstandsbasierte Messungen (z. B. mit M 6 oder M 20) das Zubehör aus dem Adapterkabel bzw. der Gerätebuchse abziehen und die Mess-Taste länger als 2 Sekunden drücken.
Paketangebote mit Adapterkabel AK 2
Das Adapterkabel AK 2 ist bereits in diesen Gann-Sets zur Hydromette BL E 2 enthalten:
Gann Hydromette BL E 2 – Set 3 (Art.-Nr. 30012306) – Baufeuchte zerstörungsfrei und in der Tiefe
- Hydromette BL E 2 (Art.-Nr. 30011310)
- Baufeuchte-Elektrode B 55 BL (Art.-Nr. 31013755)
- Einstech-Elektrodenpaar M 6 (Art.-Nr. 31003700)
- Kontaktmasse (Art.-Nr. 31005400)
- Messkabel MK 8 (Art.-Nr. 31006210)
- Adapterkabel AK 2 (NM-AE) (Art.-Nr. 31016732)
- Bereitschaftskoffer BK 14-I (Art.-Nr. 31005061)
Gann Hydromette BL E 2 – Set 4 (Art.-Nr. 30012307) – zusätzlich mit Bürsten-Elektroden für Feuchteprofile
- Hydromette BL E 2 (Art.-Nr. 30011310)
- Baufeuchte-Elektrode B 55 BL (Art.-Nr. 31013755)
- Bürsten-Elektrodenpaar M 25-100 (Art.-Nr. 31003740)
- Einstech-Elektrodenpaar M 6 (Art.-Nr. 31003700)
- Kontaktmasse (Art.-Nr. 31005400)
- Messkabel MK 8 (Art.-Nr. 31006210)
- Adapterkabel AK 2 (NM-AE) (Art.-Nr. 31016732)
- Bereitschaftskoffer BK 14-I (Art.-Nr. 31005061)
Passendes Zubehör
Kompatibles Messgerät
- Gann Hydromette BL E 2 (Art.-Nr. 30011310)
Fühler, die über das AK 2 angeschlossen werden
- Aktiv-Elektrode B 55 BL (Art.-Nr. 31013755) – zerstörungsfreie Baufeuchtemessung
- Einstech-Temperaturfühler ET 10 BL (Art.-Nr. 31013165) – Materialtemperatur
- Oberflächen-Temperaturfühler OT 100 BL (Art.-Nr. 31013170) – Oberflächentemperatur
Koffer
- Bereitschaftskoffer BK 14-I (Art.-Nr. 31005061)
- Bereitschaftskoffer BK 14-II (Art.-Nr. 31005062)
Bedienungsanleitung
Für das Adapterkabel gibt es keine eigene Anleitung. Anschluss und Handhabung sind in der Bedienungsanleitung der Hydromette BL E 2 beschrieben (Kapitel 13.4, 13.7, 13.8 und 14.3):
- Bedienungsanleitung Hydromette BL E 2 (Deutsch) bei Gann (PDF, öffnet in neuem Fenster)
- Operating Instructions Hydromette BL E 2 (English) bei Gann (PDF, öffnet in neuem Fenster)
- Kurzanleitung Hydromette BL E 2 (Deutsch) bei Gann (PDF, öffnet in neuem Fenster)
Anwendungsvideos auf unserem YouTube-Kanal: Wie misst man richtig? Auf unserem Kanal zeigen wir Ihnen die Anwendung verschiedener Messgeräte und Elektroden in der Praxis.
Zum YouTube-Kanal von sachverstaendigen-bedarf.de (YouTube, öffnet in neuem Fenster)
Häufige Fragen zum Adapterkabel AK 2 (FAQ)
Wofür brauche ich das Adapterkabel AK 2?
Die Hydromette BL E 2 hat eine neue 4-polige Gerätebuchse. Ältere Fühler der blauen Serie haben dagegen einen 3,5-mm-Klinkenstecker. Mit dem AK 2 verbinden Sie diese Fühler mit der 4-poligen Buchse und können Ihr vorhandenes Zubehör weiter nutzen.
Welche Fühler benötigen das AK 2?
Laut Bedienungsanleitung der BL E 2 werden die Baufeuchte-Elektrode B 55 BL (31013755) sowie die Temperaturfühler ET 10 BL (31013165), OT 100 BL (31013170) und TT 40 BL (31013180) über das Adapterkabel angeschlossen.
Brauche ich das AK 2 auch für die B 65 BL, ET 15 BL, OT 110 BL oder TT 45 BL?
Nein. Diese Ausführungen sind für die 4-polige Gerätebuchse vorgesehen und werden direkt an die Hydromette BL E 2 angeschlossen.
Mit welchen Messgeräten ist das AK 2 kompatibel?
Gann nennt als kompatibles Messgerät die Hydromette BL E 2 (Art.-Nr. 30011310). Bei Fragen zu anderen Geräten beraten wir Sie gerne.
Kann ich Widerstands-Elektroden wie M 6 oder M 20 über das AK 2 anschließen?
Nein. Elektroden für die widerstandsbasierte Messung (z. B. M 6, M 18, M 20, M 21, M 25) werden mit dem Messkabel MK 8 (31006210) an die BNC-Buchse der Hydromette angeschlossen. Das AK 2 ist nur für die 4-polige Gerätebuchse bestimmt.
Wie schließe ich das Adapterkabel richtig an?
Den 4-poligen Stecker in die Gerätebuchse stecken und an der roten Markierung einrasten lassen, dann den Fühler in die 3,5-mm-Klinkenbuchse stecken. Das Gerät erkennt den Fühler automatisch; zum Aktivieren die „M“-Taste länger als 2 Sekunden drücken.
Warum misst meine M 6 / M 20 nicht, solange das AK 2 steckt?
Die 4-polige Gerätebuchse hat Vorrang vor der BNC-Buchse. Ist dort Zubehör angeschlossen, schaltet das Gerät die BNC-Buchse ab. Ziehen Sie den Fühler aus dem Adapterkabel bzw. der Gerätebuchse ab und drücken Sie die Mess-Taste länger als 2 Sekunden – dann ist die widerstandsbasierte Messung wieder aktiv.
Kann ich mit der B 55 BL am AK 2 direkt in Gew.-% oder CM-% messen?
Nein. In Verbindung mit kapazitiven Baufeuchte-Elektroden arbeitet die BL E 2 im Digit-Scanmodus („c 0“). Die Zuordnung zu Gew.-% bzw. CM-% erfolgt über die Tabellen in der Bedienungsanleitung.
Wie lang ist das Adapterkabel?
Laut Bedienungsanleitung der BL E 2 ist das AK 2 ca. 165 mm lang.
Ist das AK 2 in einem Set enthalten?
Ja, in den Paketangeboten Hydromette BL E 2 – Set 3 (30012306) und Set 4 (30012307), jeweils zusammen mit der B 55 BL. Details finden Sie oben unter „Paketangebote“.
Worauf muss ich bei der Pflege achten?
Anschlüsse und Gerät dürfen beim Reinigen weder direkt noch indirekt mit Wasser besprüht werden. Ziehen Sie den Stecker nicht am Kabel ab und wenden Sie keine Gewalt an.
Gibt es Anwendungsvideos?
Ja – auf unserem YouTube-Kanal (YouTube, öffnet in neuem Fenster) finden Sie Anwendungsvideos zu verschiedenen Messgeräten und Elektroden.
