Gann Hydromette BL E 2 - Set 3 (M 6, Kontaktmasse, MK 8, B 55 BL, Adapterkabel AK 2, Koffer BK 14-I)

Gann Hydromette BL E 2 – Set 3 mit Kugelelektrode B 55 BL und Einstech-Elektrodenpaar M 6 (Art.-Nr. 30012301)

Das Set 3 kombiniert zwei Messverfahren: Mit der kapazitiven Baufeuchte-Elektrode B 55 BL spüren Sie Feuchtigkeit zerstörungsfrei auf und erkennen die Feuchteverteilung in Wänden, Decken und Böden. Mit dem Einstech-Elektrodenpaar M 6 messen Sie anschließend gezielt widerstandsbasiert in harten Baustoffen wie Estrich oder Beton (mit Kontaktmasse) und in weichen Baustoffen wie Gips oder Putz – bis max. 70 mm Messtiefe, mit Anzeige in Gew.-% oder CM-%. Das passende Adapterkabel für die B 55 BL ist enthalten. Alles wird im praktischen Bereitschaftskoffer geliefert – sofort einsatzbereit.

Die Hydromette BL E 2 aus der Blauen Serie von Gann ist ein Mehrzweck-Messgerät. Mit einem Gerät messen Sie die Feuchte von Baustoffen (Estrich, Mörtel, Putz, Beton, Ziegel, Isolier- und Dämmstoffe), die Holzfeuchte sowie Oberflächen- und Materialtemperaturen. Für die Baufeuchte stehen zwei Messverfahren zur Verfügung: widerstandsbasiert mit Einsteck- und Tiefenelektroden oder zerstörungsfrei mit einer kapazitiven Baufeuchte-Elektrode.

Besonders geeignet für Maler, Trockenbaumonteure, Parkett- und Plattenleger, Baufirmen, Bauträger, Architekten und Wasserschaden-Sanierer.

So misst die BL E 2

Baufeuchte – widerstandsbasiert: An die BL E 2 lassen sich alle Gann-Elektroden anschließen, die nach dem Widerstands-Messprinzip arbeiten. So erstellen Sie Feuchteprofile und Tiefenmessungen in den betroffenen Bereichen. Dank der hinterlegten Kennlinien zeigt das Gerät den Messwert direkt in Gew.-% oder CM-% an. Für unbekannte oder gemischte Baustoffe steht der Scan-Modus (Digits) für Vergleichsmessungen zur Verfügung.

Baufeuchte – zerstörungsfrei: Mit einer angeschlossenen kapazitiven Baufeuchte-Elektrode prüfen Sie Wände, Decken und Böden, ohne den Baustoff zu beschädigen (Scan-Modus 0 bis 200 Digits).

Holzfeuchte: Präzisionsmessungen an Schnittholz (bis 180 mm Stärke), Spanplatten und Furnieren nach dem Widerstands-Messprinzip. Alle gängigen Holzsorten sind messbar; eine Holzsortentabelle liegt dem Gerät bei.

Temperatur: Mit Pt100-Fühlern messen Sie Oberflächen- und Materialtemperaturen von -50 bis +350 °C (abhängig vom Fühler).

Ausstattung der BL E 2

• Selbstleuchtendes OLED-Display – auch bei ungünstigem Licht gut ablesbar
• Intuitives, übersichtliches Menüsystem, optimiert für schnelle Navigation
• Premium-Steckverbinder für maximale Zuverlässigkeit
• Chargenmessung: Messwerte in Chargen speichern und in GANN Dialog Pro übertragen
• Mittelwertmessung aus bis zu 5 Messwerten und Ringspeicher für die letzten 10 Messwerte
• USB-Schnittstelle: Firmware ist updatefähig über GANN Dialog Pro
• Mehrsprachige Menüführung in fünf Sprachen

Messbereiche

Technische Daten

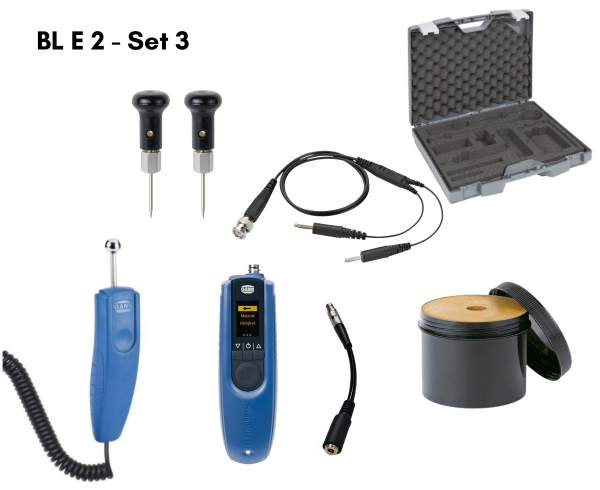

Lieferumfang Set 3

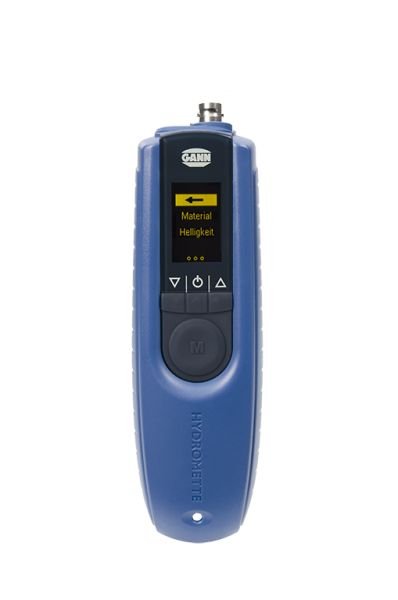

• Gann Hydromette BL E 2, Art.-Nr. 30011310 inkl. 9-V-Blockbatterie (Alkaline) und Holzsortentabelle
• Gann Kapazitive Baufeuchte-Elektrode B 55 BL, Art.-Nr. 31013755

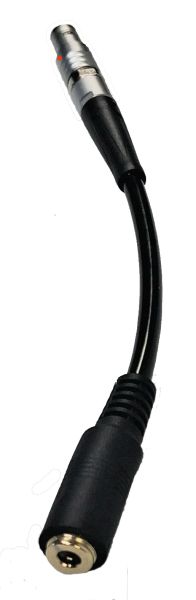

• Gann Adapterkabel AK2 NM-AE, Art.-Nr. 31016732 – zum Anschluss der B 55 BL an die BL E 2
• Gann Einstech-Elektrodenpaar M 6, Art.-Nr. 31003700 inkl. je 10 Elektrodenspitzen 40 mm und 60 mm
• Gann Kontaktmasse, Art.-Nr. 31005400 (Dose mit ca. 400 bis 450 g)
• Gann Messkabel MK 8, Art.-Nr. 31006210
• Gann Bereitschaftskoffer BK 14-I, Art.-Nr. 31005061

Hinweis: Keine Batterien nach Österreich.

Passendes Zubehör

Mit diesen Elektroden und Fühlern erweitern Sie Ihr Set 3 für weitere Messaufgaben. Viele Elektrodenspitzen (z. B. M 6-Bi, M 6-150/250, M 20-Bi) werden direkt auf die M 6 aus dem Set geschraubt:

Baufeuchte – widerstandsbasiert

• Einschlag-Elektrode M 20, Art.-Nr. 31003300 – weiche Baustoffe bis 70 mm Tiefe (auch Holzfeuchte)
• Tiefen-Messelektrodenpaar M 21-100, Art.-Nr. 31003200 – auf Anfrage
• Tiefen-Messelektrodenpaar M 21-250, Art.-Nr. 31003250
• Bürsten-Elektrodenpaar M 25-100, Art.-Nr. 31003740
• Bürsten-Elektrodenpaar M 25-300, Art.-Nr. 31003743
• Flach-Elektrodenpaar M 6-Bi 200, Art.-Nr. 31003702
• Flach-Elektrodenpaar M 6-Bi 300, Art.-Nr. 31003703
• Einsteck-Elektrodenspitzen M 6-150, Art.-Nr. 31003706
• Einsteck-Elektrodenspitzen M 6-250, Art.-Nr. 31003707
• Einsteck-Elektrodenspitzen M 20-Bi 200, Art.-Nr. 31004360
• Einsteck-Elektrodenspitzen M 20-Bi 300, Art.-Nr. 31004365
• Oberflächen-Messkappen M 20-OF 15, Art.-Nr. 31004315 (auch Holzfeuchte)

Holzfeuchte

• Ramm-Elektrode M 18, Art.-Nr. 31003500 – Hölzer bis 180 mm Stärke
• Einstech-Elektrode M 19, Art.-Nr. 31003400 – verputzte Wärmedämmverbundsysteme
• Umrüstsatz M 20-DS 16, Art.-Nr. 31004310
• Einsteck-Elektrodenpaar M 20-HW 200, Art.-Nr. 31004350
• Einsteck-Elektrodenpaar M 20-HW 300, Art.-Nr. 31004355

Temperatur (Pt100)

• Oberflächen-Temperaturfühler OT 100 BL, Art.-Nr. 31013170 – Anschluss über AK2 NM-AE
• Einstech-Temperaturfühler ET 10 BL, Art.-Nr. 31013165 – Anschluss über AK2 NM-AE
• Tauch- und Rauchgas-Temperaturfühler TT 40 BL, Art.-Nr. 31013180 – auf Anfrage

Kabel, Adapter und Prüfmittel

• Verbindungskabel MK 16, Art.-Nr. 31016710
• Verbindungskabel MK 26 (USB), Art.-Nr. 31016920
• BNC-Adapter, Art.-Nr. 31006050 – auf Anfrage
• Prüfadapter Baufeuchte, Art.-Nr. 31006071
• Prüfadapter Holzfeuchte, Art.-Nr. 31006070

Koffer

• Bereitschaftskoffer BK 14-II, Art.-Nr. 31005062

Bedienungsanleitung und Software

• Bedienungsanleitung Hydromette BL E 2, deutsch (PDF, 3 MB, öffnet in neuem Fenster)
• Kurzanleitung Hydromette BL E 2, deutsch (PDF, 984 KB, öffnet in neuem Fenster)
• Operating instructions Hydromette BL E 2, English (PDF, 3 MB, opens in new window)
• Quick start guide Hydromette BL E 2, English (PDF, 975 KB, opens in new window)
• Kostenlose PC-Software GANN Dialog Pro herunterladen (öffnet in neuem Fenster)

Häufige Fragen zum Set 3 und zur Hydromette BL E 2

Wie messe ich Estrich oder Beton mit der M 6?

Bohren Sie im Abstand von ca. 8 bis 10 cm zwei Löcher mit ca. 6 mm Durchmesser – mit scharfem Bohrer und niedriger Drehzahl. Füllen Sie die Löcher kompakt und in voller Tiefe mit Kontaktmasse und stechen Sie die Spitzen der M 6 hinein. Beide Elektroden müssen im gleichen, zusammenhängenden Material stecken. Wurde das Bohrloch beim Bohren warm, warten Sie laut Gann mindestens 10 Minuten vor der Messung.

Wie lange reicht die Kontaktmasse?

Die Dose enthält ca. 400 bis 450 g und reicht laut Gann im Allgemeinen für ca. 30 bis 50 Messungen. Mit etwas Leitungswasser bleibt die Masse knetfähig. Achten Sie darauf, dass keine Kontaktmasse auf der Oberfläche des Messguts verschmiert wird, da dies die Messung verfälscht.

Kann ich mit Set 3 auch Holzfeuchte messen?

Die BL E 2 misst Holzfeuchte von 5,5 bis 58 %. Die M 6 ist laut Gann jedoch für Baustoffe bestimmt. Für Holz ergänzen Sie die Einschlag-Elektrode M 20 (Hölzer bis 50 mm) oder die Ramm-Elektrode M 18 (bis 180 mm). Alternativ gibt es das BL E 2 – Set 5 mit M 20.

Kann ich vorhandene Gann-Elektroden und -Fühler verwenden?

Widerstandselektroden (z. B. M 6, M 20, M 18) werden über das Messkabel MK 8 an der BNC-Buchse angeschlossen. Fühler mit 3,5-mm-Klinkenstecker wie B 55 BL, ET 10 BL, OT 100 BL oder TT 40 BL benötigen an der BL E 2 das Adapterkabel AK2 NM-AE (Art.-Nr. 31016732).

Kann ich die Estrichfeuchte direkt in CM-% ablesen?

Ja. Bei der widerstandsbasierten Messung zeigt die BL E 2 für Zementestrich, Anhydritestrich, Gipsestrich, Gipsputz, Kalkmörtel und Zementmörtel den Wert direkt in CM-% an. Weitere Baustoffe werden in Gew.-% angezeigt.

Welche Elektrode brauche ich für Estrich und Beton?

Gann empfiehlt für Estrich und Beton das Elektrodenpaar M 6 oder M 21-100 in Verbindung mit Kontaktmasse. Für Tiefenmessungen bis 25 cm eignet sich die M 21-250, für Messungen ohne Kontaktmittel die Bürsten-Elektroden M 25. Für weiche Baustoffe wie Putz oder Gipskarton wird die M 20 verwendet.

Wie genau ist die zerstörungsfreie Messung mit der B 55 BL?

An der BL E 2 zeigt die B 55 BL im Scan-Modus Digits von 0 bis 200 an. Digits sind Vergleichswerte und keine Prozentangaben – ideal, um Feuchteverteilungen und Schadensbereiche schnell zu erkennen. Laut Gann sollten kapazitive Messergebnisse für Gutachten durch ein zweites Verfahren abgesichert werden. Genau dafür ist im Set 3 die M 6 für die widerstandsbasierte Messung mit Anzeige in Gew.-% oder CM-% enthalten.

Welche Hölzer kann ich messen?

Alle gängigen Holzsorten. Die BL E 2 arbeitet mit den Holzsortengruppen 2 und 3, die die auf der Baustelle üblichen Hölzer abdecken. Welche Gruppe für Ihr Holz gilt, entnehmen Sie der beiliegenden Holzsortentabelle. Für Hölzer bis 180 mm Stärke eignet sich die Ramm-Elektrode M 18.

Wie übertrage ich Messwerte auf den PC?

Über die Mini-USB-Schnittstelle und die kostenlose Software GANN Dialog Pro (Windows 7, 8, 10 und 11). Installieren Sie zuerst die Software und die Gerätetreiber, schließen Sie dann die ausgeschaltete BL E 2 an den PC an. Während der USB-Verbindung sind keine Messungen möglich.

Kann ich die Batterie über USB laden?

Nein. Das Gerät besitzt keine Ladeschaltung. Verwenden Sie eine 9-V-Blockbatterie vom Typ 6LR61 bzw. 6F22. Wechseln Sie die Batterie, sobald das Symbol „Batterie leer“ erscheint, da sonst Messwerte verfälscht werden können.

Wie prüfe ich, ob mein Gerät richtig misst?

Mit dem Prüfadapter Baufeuchte (Art.-Nr. 31006071) oder Holzfeuchte (Art.-Nr. 31006070) kontrollieren Sie Gerät, Messkabel MK 8 und Elektroden. Gann empfiehlt, das gesamte Messequipment je nach Nutzungshäufigkeit alle 2 bis 3 Jahre beim Hersteller prüfen zu lassen.

Wie lange muss ich die Messtaste drücken?

Mindestens 2 Sekunden. Bei sehr trockenem Material kann es bis zu 8 Sekunden dauern, bis der Messwert stabil ist.

Was bedeuten Digits?

Digits sind dimensionslose Vergleichswerte und keine Feuchte in Prozent. Sie eignen sich, um feuchte und trockene Bereiche am gleichen Material zu vergleichen, etwa um die Ausdehnung eines Wasserschadens zu bestimmen. Widerstands-Digits und kapazitive Digits sind nicht miteinander vergleichbar.
