Gann Hydromette BL E 2 - Set 5 (M 20, MK 8, Koffer BK 14-I)

Gann Hydromette BL E 2 – Set 5 mit Einschlag-Elektrode M 20 für Holzfeuchte und weiche Baustoffe (Art.-Nr. 30012303)

Das Set 5 enthält die Hydromette BL E 2 zusammen mit der Einschlag-Elektrode M 20 für die widerstandsbasierte Feuchtemessung in Hölzern und Holzwerkstoffen bis 50 mm Stärke sowie in weichen Baustoffen wie Putz, Gips oder Gasbeton bis max. 70 mm Messtiefe. Messgerät, Elektrode und das notwendige Messkabel werden im praktischen Bereitschaftskoffer geliefert – sofort einsatzbereit.

Die Hydromette BL E 2 aus der Blauen Serie von Gann ist ein Mehrzweck-Messgerät. Mit einem Gerät messen Sie die Feuchte von Baustoffen (Estrich, Mörtel, Putz, Beton, Ziegel, Isolier- und Dämmstoffe), die Holzfeuchte sowie Oberflächen- und Materialtemperaturen. Für die Baufeuchte stehen zwei Messverfahren zur Verfügung: widerstandsbasiert mit Einsteck- und Tiefenelektroden oder zerstörungsfrei mit einer kapazitiven Baufeuchte-Elektrode.

Besonders geeignet für Maler, Trockenbaumonteure, Parkett- und Plattenleger, holzverarbeitende Betriebe, Baufirmen, Bauträger, Architekten und Wasserschaden-Sanierer.

So misst die BL E 2

Baufeuchte – widerstandsbasiert: An die BL E 2 lassen sich alle Gann-Elektroden anschließen, die nach dem Widerstands-Messprinzip arbeiten. So erstellen Sie Feuchteprofile und Tiefenmessungen in den betroffenen Bereichen. Dank der hinterlegten Kennlinien zeigt das Gerät den Messwert direkt in Gew.-% oder CM-% an. Für unbekannte oder gemischte Baustoffe steht der Scan-Modus (Digits) für Vergleichsmessungen zur Verfügung.

Baufeuchte – zerstörungsfrei: Mit einer angeschlossenen kapazitiven Baufeuchte-Elektrode prüfen Sie Wände, Decken und Böden, ohne den Baustoff zu beschädigen (Scan-Modus 0 bis 200 Digits).

Holzfeuchte: Präzisionsmessungen an Schnittholz (bis 180 mm Stärke), Spanplatten und Furnieren nach dem Widerstands-Messprinzip. Alle gängigen Holzsorten sind messbar; eine Holzsortentabelle liegt dem Gerät bei.

Temperatur: Mit Pt100-Fühlern messen Sie Oberflächen- und Materialtemperaturen von -50 bis +350 °C (abhängig vom Fühler).

Ausstattung der BL E 2

• Selbstleuchtendes OLED-Display – auch bei ungünstigem Licht gut ablesbar
• Intuitives, übersichtliches Menüsystem, optimiert für schnelle Navigation
• Premium-Steckverbinder für maximale Zuverlässigkeit
• Chargenmessung: Messwerte in Chargen speichern und in GANN Dialog Pro übertragen
• Mittelwertmessung aus bis zu 5 Messwerten und Ringspeicher für die letzten 10 Messwerte
• USB-Schnittstelle: Firmware ist updatefähig über GANN Dialog Pro
• Mehrsprachige Menüführung in fünf Sprachen

Messbereiche

Technische Daten

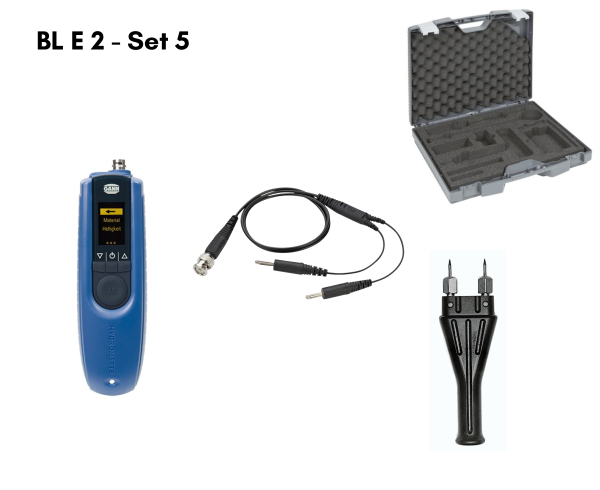

Lieferumfang Set 5

• Gann Hydromette BL E 2, Art.-Nr. 30011310 inkl. 9-V-Blockbatterie (Alkaline) und Holzsortentabelle
• Gann Einschlag-Elektrode M 20, Art.-Nr. 31003300 inkl. je 10 Ersatzspitzen 16 mm und 23 mm
• Gann Messkabel MK 8, Art.-Nr. 31006210
• Gann Bereitschaftskoffer BK 14-I, Art.-Nr. 31005061

Hinweis: Keine Batterien nach Österreich.

Passendes Zubehör

Mit diesen Elektroden und Fühlern erweitern Sie Ihr Set 5 für weitere Messaufgaben:

Baufeuchte – widerstandsbasiert

• Einstech-Elektrodenpaar M 6, Art.-Nr. 31003700 – harte Baustoffe wie Estrich und Beton (mit Kontaktmasse)
• Kontaktmasse, Art.-Nr. 31005400
• Tiefen-Messelektrodenpaar M 21-100, Art.-Nr. 31003200 – auf Anfrage
• Tiefen-Messelektrodenpaar M 21-250, Art.-Nr. 31003250
• Bürsten-Elektrodenpaar M 25-100, Art.-Nr. 31003740
• Bürsten-Elektrodenpaar M 25-300, Art.-Nr. 31003743
• Flach-Elektrodenpaar M 6-Bi 200, Art.-Nr. 31003702
• Flach-Elektrodenpaar M 6-Bi 300, Art.-Nr. 31003703
• Einsteck-Elektrodenspitzen M 6-150, Art.-Nr. 31003706
• Einsteck-Elektrodenspitzen M 6-250, Art.-Nr. 31003707
• Einsteck-Elektrodenspitzen M 20-Bi 200, Art.-Nr. 31004360
• Einsteck-Elektrodenspitzen M 20-Bi 300, Art.-Nr. 31004365
• Oberflächen-Messkappen M 20-OF 15, Art.-Nr. 31004315 (auch Holzfeuchte)

Baufeuchte – zerstörungsfrei (kapazitiv)

• Aktiv-Elektrode B 55 BL, Art.-Nr. 31013755 – Anschluss über Adapterkabel AK2 NM-AE

Holzfeuchte

• Ramm-Elektrode M 18, Art.-Nr. 31003500 – Hölzer bis 180 mm Stärke
• Einstech-Elektrode M 19, Art.-Nr. 31003400 – verputzte Wärmedämmverbundsysteme
• Umrüstsatz M 20-DS 16, Art.-Nr. 31004310
• Einsteck-Elektrodenpaar M 20-HW 200, Art.-Nr. 31004350
• Einsteck-Elektrodenpaar M 20-HW 300, Art.-Nr. 31004355

Temperatur (Pt100)

• Oberflächen-Temperaturfühler OT 100 BL, Art.-Nr. 31013170 – Anschluss über AK2 NM-AE
• Einstech-Temperaturfühler ET 10 BL, Art.-Nr. 31013165 – Anschluss über AK2 NM-AE
• Tauch- und Rauchgas-Temperaturfühler TT 40 BL, Art.-Nr. 31013180 – auf Anfrage

Kabel, Adapter und Prüfmittel

• Verbindungskabel MK 16, Art.-Nr. 31016710
• Verbindungskabel MK 26 (USB), Art.-Nr. 31016920
• BNC-Adapter, Art.-Nr. 31006050 – auf Anfrage
• Prüfadapter Baufeuchte, Art.-Nr. 31006071
• Prüfadapter Holzfeuchte, Art.-Nr. 31006070

Koffer

• Bereitschaftskoffer BK 14-II, Art.-Nr. 31005062

Bedienungsanleitung und Software

• Bedienungsanleitung Hydromette BL E 2, deutsch (PDF, 3 MB, öffnet in neuem Fenster)
• Kurzanleitung Hydromette BL E 2, deutsch (PDF, 984 KB, öffnet in neuem Fenster)
• Operating instructions Hydromette BL E 2, English (PDF, 3 MB, opens in new window)
• Quick start guide Hydromette BL E 2, English (PDF, 975 KB, opens in new window)
• Kostenlose PC-Software GANN Dialog Pro herunterladen (öffnet in neuem Fenster)

Häufige Fragen zum Set 5 und zur Hydromette BL E 2

Kann ich mit Set 5 auch Estrich oder Beton messen?

Laut Gann kann es beim Einschlagen der M 20 in harte Baustoffe wie Estrich oder Beton ohne Vorbohren und Kontaktmasse zu deutlich zu niedrigen Messwerten kommen. Für harte Baustoffe empfiehlt Gann das Elektrodenpaar M 6 oder M 21-100 mit Kontaktmasse bzw. die Bürsten-Elektroden M 25 – diese können Sie jederzeit ergänzen.

Welche Spitzen liegen der M 20 bei und wie tief messe ich damit?

Mitgeliefert werden je 10 Ersatzspitzen mit 16 mm und 23 mm Länge für Messtiefen bis ca. 20 bzw. 30 mm. Für größere Tiefen bis 70 mm in weichen Baustoffen sind längere Spitzen mit 40 und 60 mm erhältlich. Die Überwurfmuttern sollten vor jeder Messreihe gut angezogen werden, da lockere Spitzen leicht abbrechen.

Wie messe ich Holz richtig?

Die Spitzen der M 20 werden quer zur Faserrichtung eingeschlagen. Um die Kernfeuchte zu erfassen, sollten sie etwa 1/3 der Holzstärke tief eindringen. Wählen Sie an der BL E 2 die passende Holzsortengruppe laut beiliegender Holzsortentabelle. Die Messwerte gelten für eine Holztemperatur von 20 °C – eine Korrekturtabelle finden Sie in der Bedienungsanleitung.

Kann ich vorhandene Gann-Elektroden und -Fühler verwenden?

Widerstandselektroden (z. B. M 6, M 20, M 18) werden über das Messkabel MK 8 an der BNC-Buchse angeschlossen. Fühler mit 3,5-mm-Klinkenstecker wie B 55 BL, ET 10 BL, OT 100 BL oder TT 40 BL benötigen an der BL E 2 das Adapterkabel AK2 NM-AE (Art.-Nr. 31016732).

Kann ich die Estrichfeuchte direkt in CM-% ablesen?

Ja. Bei der widerstandsbasierten Messung zeigt die BL E 2 für Zementestrich, Anhydritestrich, Gipsestrich, Gipsputz, Kalkmörtel und Zementmörtel den Wert direkt in CM-% an. Weitere Baustoffe werden in Gew.-% angezeigt.

Welche Elektrode brauche ich für Estrich und Beton?

Gann empfiehlt für Estrich und Beton das Elektrodenpaar M 6 oder M 21-100 in Verbindung mit Kontaktmasse. Für Tiefenmessungen bis 25 cm eignet sich die M 21-250, für Messungen ohne Kontaktmittel die Bürsten-Elektroden M 25. Für weiche Baustoffe wie Putz oder Gipskarton wird die M 20 verwendet.

Kann ich zerstörungsfrei messen, ohne zu bohren?

Ja, mit der kapazitiven Aktiv-Elektrode B 55 BL (Anschluss über das Adapterkabel AK2 NM-AE). Die Anzeige erfolgt dann im Scan-Modus in Digits (0 bis 200). Digits sind Vergleichswerte und keine Prozentangaben. Laut Gann sollten kapazitive Messergebnisse für Gutachten durch ein zweites Verfahren, z. B. Widerstands- oder CM-Messung, abgesichert werden.

Welche Hölzer kann ich messen?

Alle gängigen Holzsorten. Die BL E 2 arbeitet mit den Holzsortengruppen 2 und 3, die die auf der Baustelle üblichen Hölzer abdecken. Welche Gruppe für Ihr Holz gilt, entnehmen Sie der beiliegenden Holzsortentabelle. Für Hölzer bis 180 mm Stärke eignet sich die Ramm-Elektrode M 18.

Wie übertrage ich Messwerte auf den PC?

Über die Mini-USB-Schnittstelle und die kostenlose Software GANN Dialog Pro (Windows 7, 8, 10 und 11). Installieren Sie zuerst die Software und die Gerätetreiber, schließen Sie dann die ausgeschaltete BL E 2 an den PC an. Während der USB-Verbindung sind keine Messungen möglich.

Kann ich die Batterie über USB laden?

Nein. Das Gerät besitzt keine Ladeschaltung. Verwenden Sie eine 9-V-Blockbatterie vom Typ 6LR61 bzw. 6F22. Wechseln Sie die Batterie, sobald das Symbol „Batterie leer“ erscheint, da sonst Messwerte verfälscht werden können.

Wie prüfe ich, ob mein Gerät richtig misst?

Mit dem Prüfadapter Baufeuchte (Art.-Nr. 31006071) oder Holzfeuchte (Art.-Nr. 31006070) kontrollieren Sie Gerät, Messkabel MK 8 und Elektroden. Gann empfiehlt, das gesamte Messequipment je nach Nutzungshäufigkeit alle 2 bis 3 Jahre beim Hersteller prüfen zu lassen.

Wie lange muss ich die Messtaste drücken?

Mindestens 2 Sekunden. Bei sehr trockenem Material kann es bis zu 8 Sekunden dauern, bis der Messwert stabil ist.

Was bedeuten Digits?

Digits sind dimensionslose Vergleichswerte und keine Feuchte in Prozent. Sie eignen sich, um feuchte und trockene Bereiche am gleichen Material zu vergleichen, etwa um die Ausdehnung eines Wasserschadens zu bestimmen. Widerstands-Digits und kapazitive Digits sind nicht miteinander vergleichbar.
