Gann BL 21 „Baufeuchte“ – Komplettset mit Hydromette BL E 2 und Klima-/Infrarot-Messgerät TF-IR 2
Das BL 21 ist unser zusammengestelltes Komplettset für alle wichtigen Messgrößen der Feuchtemessung an Gebäuden. Herzstück ist die neue Gann Hydromette BL E 2 für Baufeuchte, Holzfeuchte und Temperatur. Dazu kommen die kapazitive Kugelelektrode B 55 BL für zerstörungsfreie Messungen, die Einschlag-Elektrode M 20, drei 4proof-Elektrodenpaare für Tiefen- und Randfugenmessungen sowie das Kombimessgerät BL Compact TF-IR 2 für Luftfeuchte, Lufttemperatur und berührungslose Infrarot-Messung der Oberflächentemperatur.
Geeignet für Sachverständige, Leckorter, Architekten, Bauingenieure, Wasserschadensanierer und Wohnungsverwalter.
Das Wichtigste auf einen Blick
- Baufeuchte widerstandsbasiert – Anzeige direkt in Gew.-% oder CM-% für 23 Baustoffe
- Baufeuchte zerstörungsfrei mit der Kugelelektrode B 55 BL – Tiefenwirkung bis max. 120 mm (abhängig von der Materialdichte)
- Holzfeuchte von 5,5 bis 58 % (atro) mit der Einschlag-Elektrode M 20
- Luftfeuchte 0 bis 100 % r.F., Lufttemperatur -20 bis +80 °C und Oberflächentemperatur per Infrarot -40 bis +380 °C (TF-IR 2)
- Akustisches Warnsignal bei Annäherung an den Taupunkt – zur Beurteilung von Kondensat- und Schimmelrisiko
- 4proof Flach-, Einsteck- und Bürstenelektroden für Randfugen, Dämmschichten und Tiefenprofile
- Alles zusammen in einem Koffer – nach Wahl im 4proof-Spezialkoffer oder im XXL-Messkoffer MEKOGRO
Die Messgeräte im Set
Hydromette BL E 2: Mehrzweck-Messgerät für Baufeuchte, Holzfeuchte und Temperatur mit selbstleuchtendem OLED-Display. An die BNC-Buchse lassen sich alle Gann-Widerstandselektroden anschließen. Kennlinien für verschiedene Baustoffe ermöglichen die direkte Anzeige in Gew.-% oder CM-%. Messwerte werden im Ringspeicher (10 Werte) oder in Chargen (5 x 50 Werte) gespeichert und per USB an die kostenlose Software GANN Dialog Pro übertragen.
Kapazitive Baufeuchte-Elektrode B 55 BL: Baufeuchteindikator zum zerstörungsfreien Messen in Baustoffen aller Art nach dem kapazitiven Hochfrequenz-Messverfahren. Ideal, um die Feuchteverteilung in Wänden, Decken und Böden schnell zu erfassen. An der BL E 2 arbeitet die Elektrode im Scan-Modus (0 bis 200 Digits).
Einschlag-Elektrode M 20: Für Holzfeuchte in Hölzern bis 50 mm Stärke und für Baufeuchte in weichen abgebundenen Baustoffen wie Putz, Gips oder Porenbeton bis max. 70 mm Tiefe. Mit je 10 Ersatzspitzen in 16 und 23 mm Länge.
Hydromette BL Compact TF-IR 2: Handliches Kombimessgerät mit Sensoren für die Infrarot-Messung der Oberflächentemperatur sowie für Lufttemperatur und relative Luftfeuchte. Es berechnet automatisch Taupunkt und Holzfeuchtegleichgewicht und zeigt die absolute Luftfeuchte in g/m³ an. Ein integrierter Laserpointer markiert den Messfleck, der Emissionsfaktor ist von 20 bis 100 % einstellbar. Je näher die Oberflächentemperatur dem Taupunkt kommt, desto kürzer werden die Intervalle des Warnsignals – ein Dauerton zeigt akute Schimmelgefahr an. Der TF-Stick ist steckbar und lässt sich mit dem Verbindungskabel MK 18 abgesetzt verwenden.
Typische Einsatzbereiche
- Zerstörungsfreies Prüfen von Wänden, Decken und Böden – auch zur Leckortung und unter Fliesen
- Feuchteprofile in der Wandfläche anlegen und die Durchfeuchtungshöhe bestimmen
- Widerstandsmessung in mineralischen Baustoffen über Bohrungen und Feuchteprofile über die Wanddicke
- Feuchte unter Estrichkonstruktionen und in der Dämmschicht über die Randfuge prüfen
- Feuchte hinter Trockenbau, in Wärmedämmverbundsystemen und an Sockelflächen prüfen
- Holzfeuchte und Holzausgleichsfeuchte bestimmen
- Raumklima erfassen und Taupunkt ermitteln
- Oberflächentemperaturen an Wänden, Decken, Böden, Fenster- und Türstürzen berührungslos messen und Taupunktunterschreitungen erkennen
Messbereiche
| Messgröße | Gerät / Elektrode | Messbereich |
|---|---|---|
| Baufeuchte widerstandsbasiert | BL E 2 mit M 20 bzw. 4proof-Elektroden | 0,1 bis 42,2 Gew.-% / 0,1 bis 9,6 CM-% (materialabhängig); Dämmstoffe 0,7 bis 60 Gew.-%; Scan 2,3 bis 87 Digits |
| Baufeuchte zerstörungsfrei | BL E 2 mit B 55 BL | 0 bis 200 Digits (Scan-Modus) |
| Holzfeuchte | BL E 2 mit M 20 | 5,5 bis 58 % (atro) |
| Luftfeuchte | BL Compact TF-IR 2 | 0 bis 100 % r.F. (Sensorgenauigkeit ±1,8 % r.F. bei 10 bis 90 % r.F.) |
| Lufttemperatur | BL Compact TF-IR 2 | -20 bis +80 °C (Sensorgenauigkeit ±0,3 °C bei 0 bis 60 °C) |
| Oberflächentemperatur (Infrarot) | BL Compact TF-IR 2 | -40 bis +380 °C (Sensorgenauigkeit ±0,5 °C bei 0 bis 60 °C) |

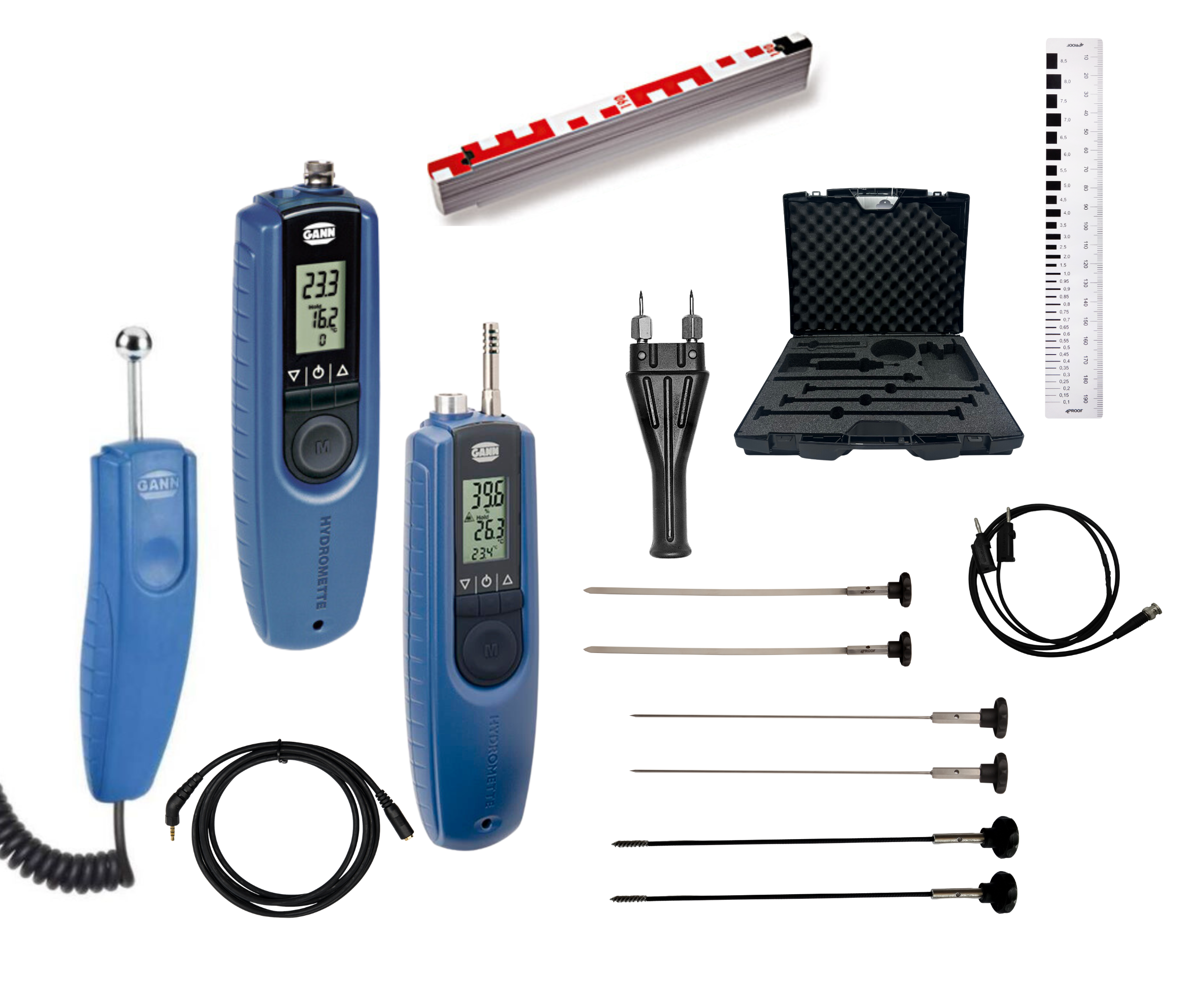

Lieferumfang
- Gann Hydromette BL E 2, Art.-Nr. 30011310 inkl. 9-V-Blockbatterie
- Gann Einschlag-Elektrode M 20, Art.-Nr. 31003300 mit je 10 Ersatzspitzen 16 und 23 mm
- 4proof Messkabel „Heavy“, Art.-Nr. 500160 – zum Anschluss der Widerstandselektroden an die BNC-Buchse
- Gann Kapazitive Baufeuchte-Elektrode B 55 BL, Art.-Nr. 31013755
- Gann Hydromette BL Compact TF-IR 2, Art.-Nr. 30012072 inkl. TF-Stick 16 K-25 und 9-V-Blockbatterie
- Gann Verbindungskabel MK 18, Art.-Nr. 31016720 (1,8 m, für den TF-Stick)
- 4proof Bürsten-Elektroden, Art.-Nr. 700420
- 4proof Einsteck-Elektroden, Art.-Nr. 700410
- 4proof Flach-Elektrodenpaar 300 mm – wahlweise ohne cm-Skala, Art.-Nr. 700400 oder mit cm-Skala zum Ablesen der Messtiefe, Art.-Nr. 700415

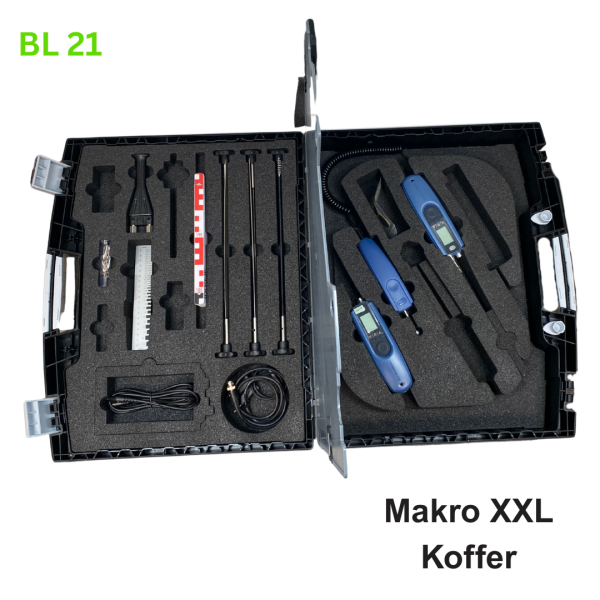

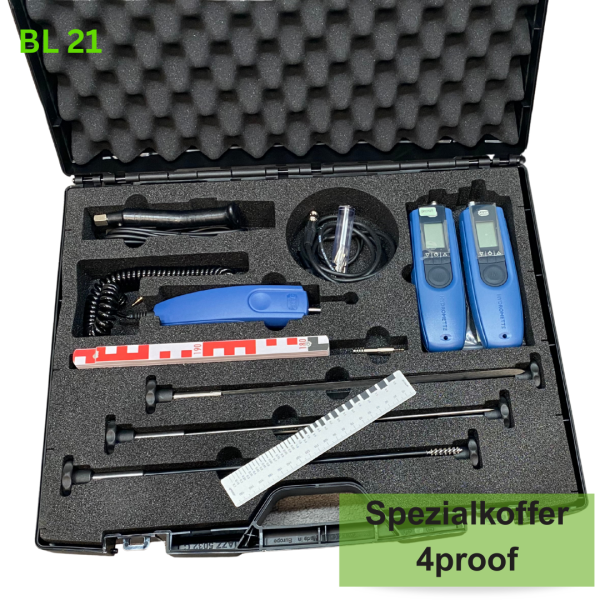

- Koffer – wahlweise 4proof Spezialkoffer für BL-Sets oder XXL-Messkoffer MEKOGRO
- Risslineal Aluminium 200 x 30 mm, Art.-Nr. 12753
- Holzglieder-Maßstab 2 m, Art.-Nr. 1407
Hinweis: Keine Batterien nach Österreich.
Optional wählbar: Adapterkabel AK2 NM-AE, Art.-Nr. 31016732 – wird zum Anschluss der B 55 BL an die BL E 2 benötigt (siehe Hinweis unten).
Wichtig: Anschluss der B 55 BL an die BL E 2
Die BL E 2 besitzt für kapazitive Elektroden und Pt100-Fühler eine 4-polige Gerätebuchse. Die B 55 BL hat einen 3,5-mm-Klinkenstecker und wird laut Gann über das Adapterkabel AK2 NM-AE (Art.-Nr. 31016732) angeschlossen. Wählen Sie bei der Bestellung daher die Option „incl. Adapterkabel“, wenn Sie noch kein AK2 besitzen.
BL 21 oder BL 33?
Beide Sets enthalten die Hydromette BL E 2 mit M 20, B 55 BL und den 4proof-Elektroden. Der Unterschied liegt im Klimamessgerät: Im BL 21 ist die TF-IR 2 enthalten, die neben Luftfeuchte und Lufttemperatur auch die Oberflächentemperatur per Infrarot misst. Das Gann BL 33 enthält stattdessen das Thermo-Hygrometer TF 3 für Luftfeuchte und Lufttemperatur.
Passendes Zubehör
Für die TF-IR 2
- TF-Stick 16 K-25, Art.-Nr. 31003262 – Standard-Fühler, als Ersatz oder Zweitfühler für schadstoffarme Luft
- TF-Stick 16 K-25 M, Art.-Nr. 31003264 – für Messungen in Luftströmen
- TF-Stick 16 K-25 P, Art.-Nr. 31003266 – für Feuchträume und staubhaltige Luft
- Verbindungskabel MK 26 (USB), Art.-Nr. 31016920
Für die BL E 2 und die M 20
- Oberflächen-Messkappen M 20-OF 15, Art.-Nr. 31004315 – zerstörungsfrei an Oberflächen, Furnieren und Parkett
- Einsteck-Elektrodenspitzen M 20-Bi 200, Art.-Nr. 31004360
- Einsteck-Elektrodenspitzen M 20-Bi 300, Art.-Nr. 31004365
- Umrüstsatz M 20-DS 16, Art.-Nr. 31004310 – besonders dünne Spitzen für Holz bis 30 mm
- Ramm-Elektrode M 18, Art.-Nr. 31003500 – Holzfeuchte bis 180 mm Stärke
- Gann Messkabel MK 8, Art.-Nr. 31006210 – Zweitkabel für Widerstandselektroden
- Kontaktmasse, Art.-Nr. 31005400
- Prüfadapter Baufeuchte, Art.-Nr. 31006071
- Prüfadapter Holzfeuchte, Art.-Nr. 31006070
Weitere Pakete mit der BL E 2
- Gann BL 33 „Baufeuchte“ – wie BL 21, jedoch mit Thermo-Hygrometer TF 3
- BL E 2 – Set 1, Art.-Nr. 30012300 – mit M 6, Kontaktmasse, MK 8, Koffer BK 14-I
- BL E 2 – Set 3, Art.-Nr. 30012301 – zusätzlich mit B 55 BL
- BL E 2 – Set 4, Art.-Nr. 30012302 – zusätzlich mit B 55 BL und Bürsten-Elektroden M 25-100
- BL E 2 – Set 5, Art.-Nr. 30012303 – mit M 20, MK 8, Koffer BK 14-I
- Hydromette BL E 2 Grundgerät, Art.-Nr. 30011310
Bedienungsanleitungen und Software
- Bedienungsanleitung Hydromette BL E 2 (PDF, 3 MB, öffnet in neuem Fenster)
- Kurzanleitung Hydromette BL E 2 (PDF, 984 KB, öffnet in neuem Fenster)
- Bedienungsanleitung Hydromette BL Compact TF-IR 2 (PDF, 2 MB, öffnet in neuem Fenster)
- Kurzanleitung Hydromette BL Compact TF-IR 2 (PDF, 910 KB, öffnet in neuem Fenster)
- Schnellstartanleitung Aktiv-Elektrode B 55 BL (PDF, öffnet in neuem Fenster)
- Kostenlose PC-Software GANN Dialog Pro herunterladen (öffnet in neuem Fenster)
Anwendungsvideos auf YouTube
Wie messe ich zerstörungsfrei mit der Kugelelektrode, über die Randfuge oder per Infrarot die Oberflächentemperatur? Auf unserem YouTube-Kanal finden Sie Anwendungsvideos zu vielen Geräten und Elektroden: Zum YouTube-Kanal von sachverstaendigen-bedarf.de (öffnet in neuem Fenster)
Häufige Fragen zum BL 21
Brauche ich das Adapterkabel AK2?
Ja, um die B 55 BL an der BL E 2 zu betreiben. Die B 55 BL hat einen 3,5-mm-Klinkenstecker, die BL E 2 eine 4-polige Gerätebuchse. Wählen Sie bei der Bestellung die Option „incl. Adapterkabel“, falls Sie noch kein AK2 NM-AE besitzen.
Wie tief misst die Kugelelektrode B 55 BL?
Laut Gann bis max. 120 mm, abhängig von der Materialdichte. Die Anzeige erfolgt in Digits (0 bis 200). Digits sind Vergleichswerte und keine Prozentangaben. Für Gutachten sollten kapazitive Messungen durch ein zweites Verfahren, z. B. Widerstands- oder CM-Messung, abgesichert werden.
Kann ich die Estrichfeuchte direkt in CM-% ablesen?
Ja, bei der widerstandsbasierten Messung mit der BL E 2 für Zementestrich, Anhydritestrich, Gipsestrich, Gipsputz, Kalkmörtel und Zementmörtel. Weitere Baustoffe werden in Gew.-% angezeigt.
Was kann die TF-IR 2 mehr als ein normales Thermo-Hygrometer?
Die TF-IR 2 misst zusätzlich zur Luftfeuchte und Lufttemperatur die Oberflächentemperatur berührungslos per Infrarot. Sie vergleicht diese mit dem Taupunkt und warnt akustisch, wenn eine Oberfläche kritisch kalt wird. So erkennen Sie schnell, ob Feuchte an Wänden durch Kondensat entsteht – etwa an Wärmebrücken, Fenster- oder Türstürzen.
Wofür ist das Verbindungskabel MK 18?
Mit dem 1,8 m langen MK 18 verbinden Sie den TF-Stick abgesetzt mit der TF-IR 2. So können Sie den Fühler an schwer zugänglichen Stellen oder in Bohrlöchern platzieren und das Gerät bequem ablesen.
Welcher Koffer ist der richtige?

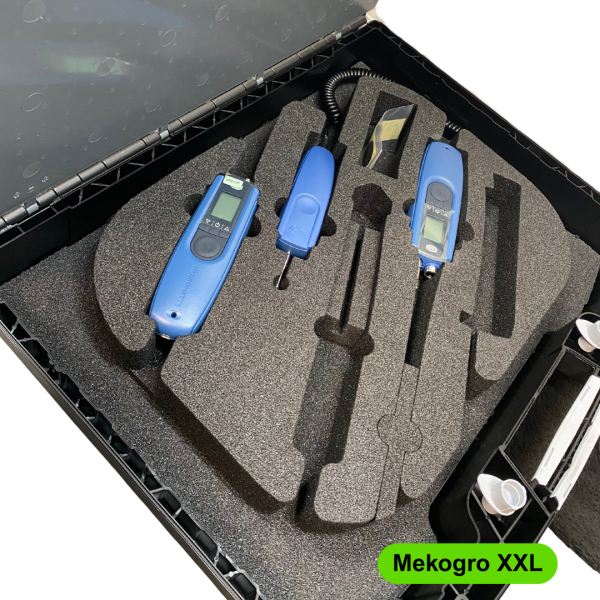

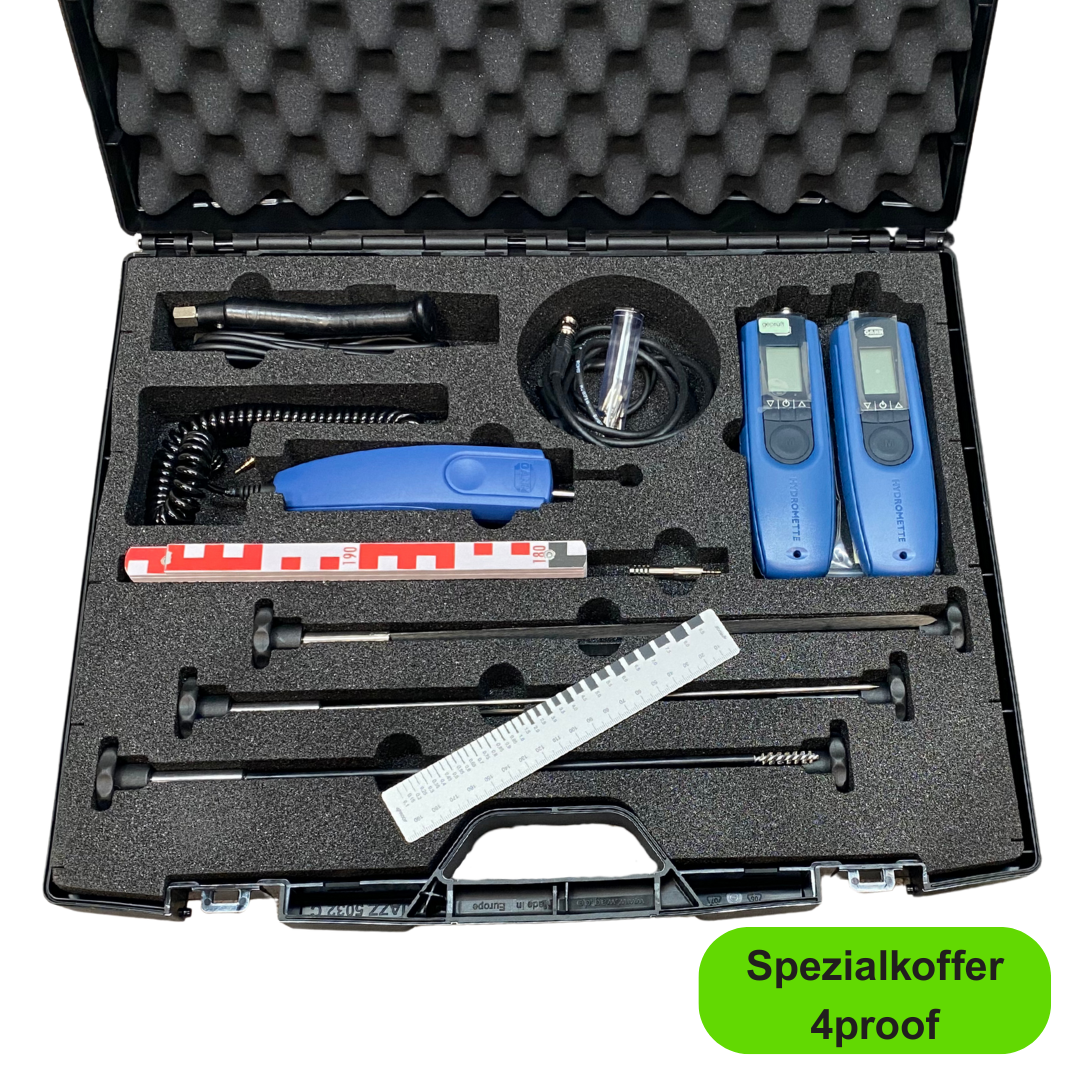

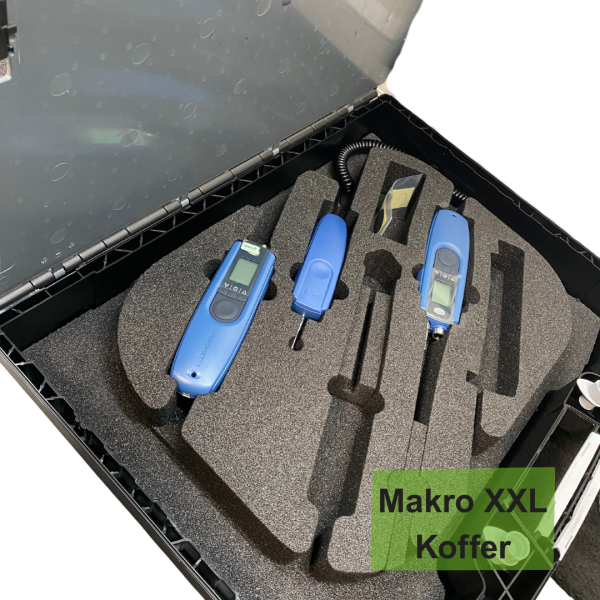

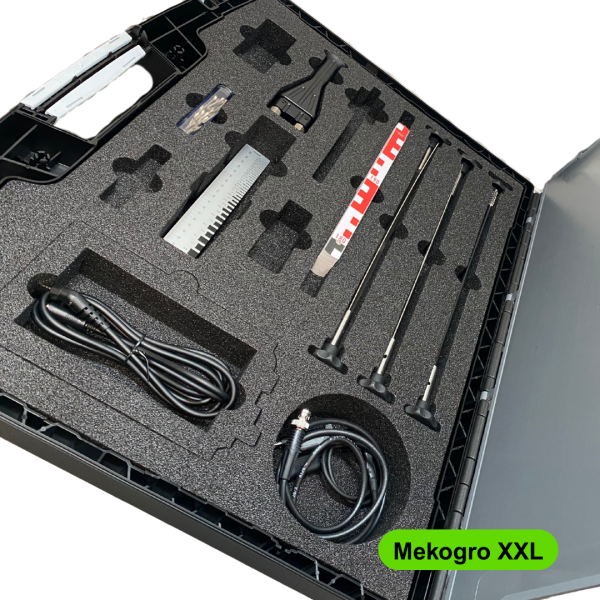

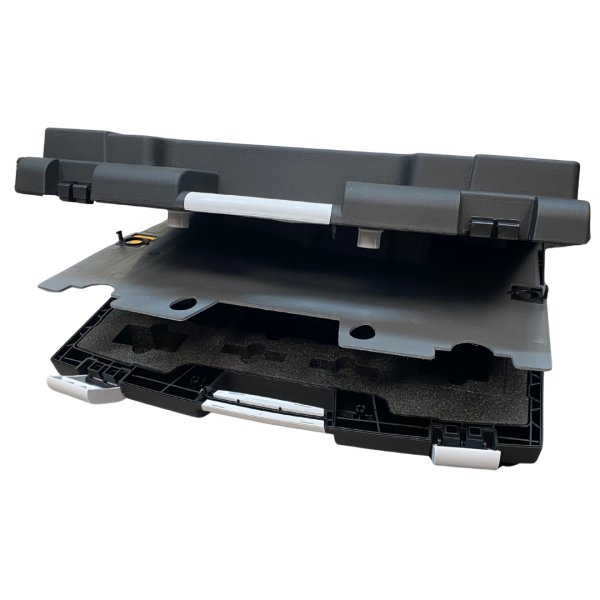

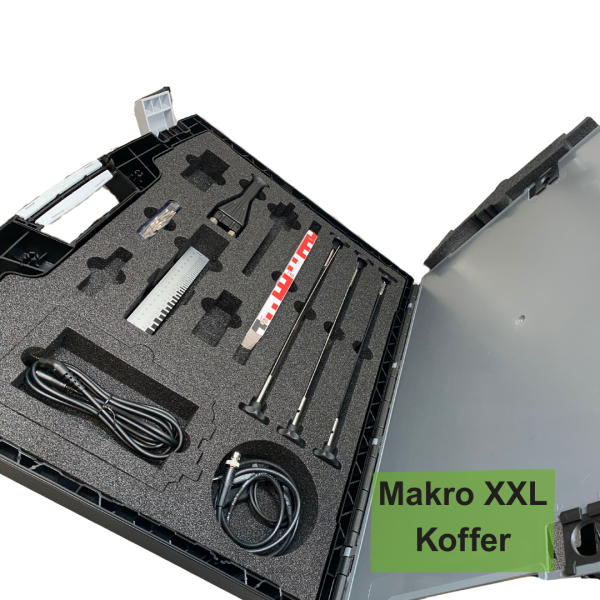

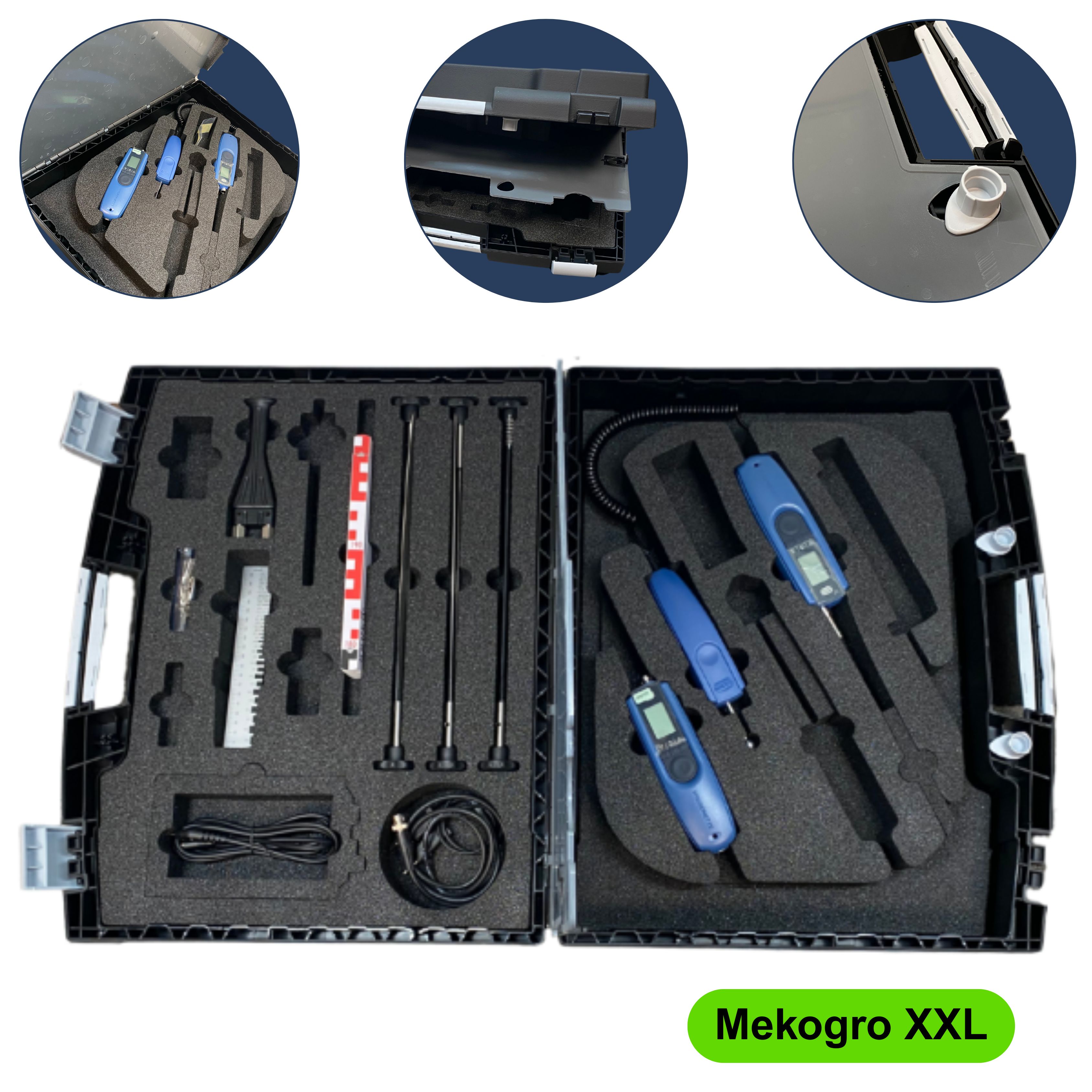

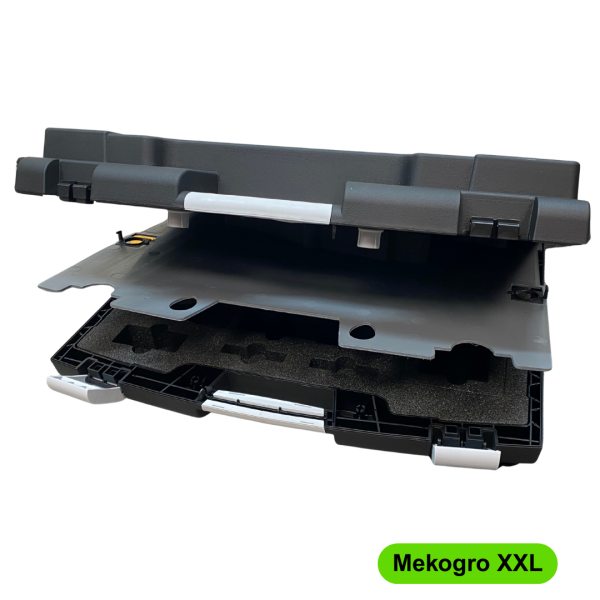

Der 4proof-Spezialkoffer (497 x 411 x 120 mm) hat passende Ausschnitte für zwei BL-Geräte, die 4proof-Elektroden und weiteres Zubehör. Der XXL-Messkoffer MEKOGRO bietet Schaumstoffeinlagen in Deckel und Boden und Platz für „fast“ alle Messgeräte – ideal, wenn Sie Ihre Ausrüstung später erweitern möchten.
Wie übertrage ich Messwerte auf den PC?
Die BL E 2 überträgt gespeicherte Messwerte per USB an die kostenlose Software GANN Dialog Pro (Windows 7 bis 11). Bei beiden Geräten, BL E 2 und TF-IR 2, lässt sich die Firmware über Dialog Pro aktualisieren.
Wie prüfe ich, ob meine Geräte richtig messen?
Mit den Gann-Prüfadaptern für Baufeuchte (31006071) und Holzfeuchte (31006070) kontrollieren Sie die BL E 2 samt Elektroden. Gann empfiehlt, das gesamte Messequipment je nach Nutzung alle 2 bis 3 Jahre beim Hersteller prüfen zu lassen.
Fragen zur Anwendung oder Auswertung? Unsere Techniker beraten Sie gerne – auch nach dem Kauf. Rufen Sie uns an: 09683 929 9210.
