Gann meets 4proof BL 17 Set (mit CH17, 4proof Elektroden, B55BL, M20, Koffer, TF Stick, Prüfadapter, Messkabel)

Gann meets 4proof – BL 17 Set mit Hydromette CH 17 (Art.-Nr. BL 17-700400)

Die Hydromette CH 17 ist das multifunktionale Messgerät von GANN zur Erfassung von Holz-, Bau- und Luftfeuchte sowie Temperatur und Luftgeschwindigkeit. Bedient wird sie über ein robustes Touch-Display und haptische Tasten; Messwerte lassen sich im Gerät strukturiert speichern und mit der Software GANN Dialog Pro auswerten.

Das BL 17 Set ist auf die Bauwerksdiagnose ausgelegt: Mit der Aktiv-Elektrode B 55 BL spüren Sie Feuchtigkeit zerstörungsfrei im kapazitiven Verfahren auf – z. B. in Estrich, Putz, Beton, Ziegel sowie Isolier- und Dämmstoffen. Die 4proof-Flach-, Einsteck- und Bürstenelektroden messen die Baufeuchte gezielt über Rand- und Schwimmfugen oder Fliesenkreuze. Die Einschlag-Elektrode M 20 deckt Holzfeuchte bis 50 mm Stärke und weiche Baustoffe ab, der TF-Stick 16 K-25 erfasst Luftfeuchte und Lufttemperatur.

Laut GANN erfüllt die CH 17 die Vorgaben der EN 14080:2013 und EN 15497:2014 für Fichte, Kiefer, europäische Lärche und Douglasie (zertifiziert durch die MPA Stuttgart).

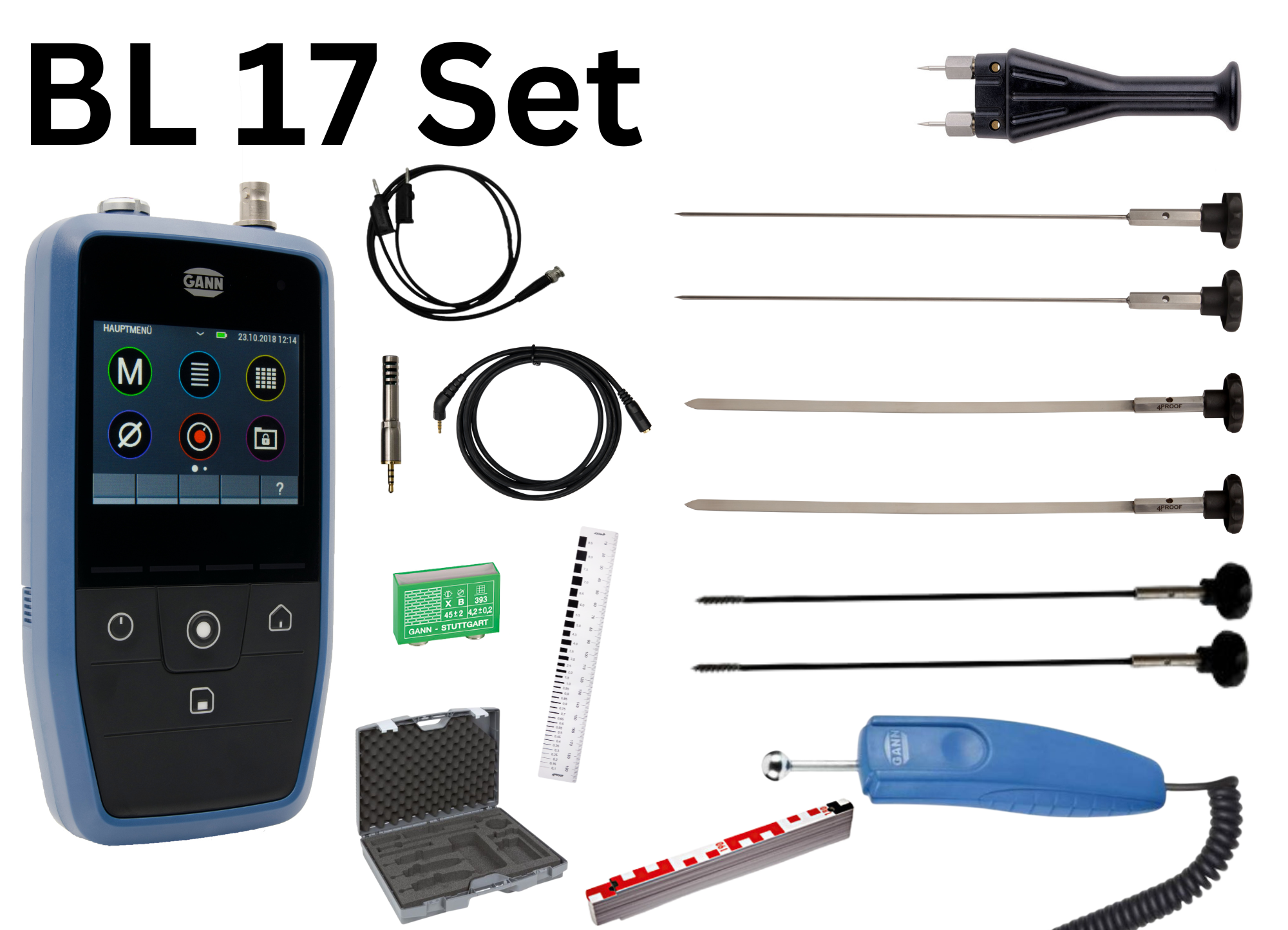

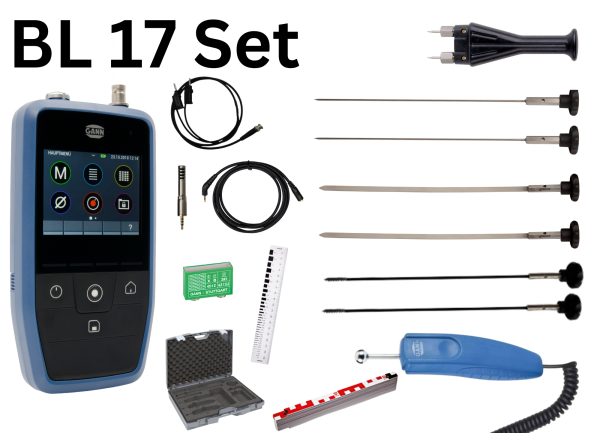

Lieferumfang

GANN

• 1 × Hydromette CH 17 (30003150)
• 1 × Verbindungskabel MK 26 (31016920) – Datenkabel zum PC
• 1 × Aktiv-Elektrode B 55 BL (31013755) – Baufeuchte zerstörungsfrei (kapazitiv)
• 1 × Einschlag-Elektrode M 20 (31003300) inkl. je 10 Elektrodenspitzen 16 mm und 23 mm
• 1 × TF-Stick 16 K-25 (31003262) – Luftfeuchte und Lufttemperatur
• 1 × Verbindungskabel MK 18 (31016720) – Verbindung TF-Stick zur CH 17
• 1 × Prüfadapter Baufeuchte (31006071)
• 6 × 1,5-V-AA-Batterien

4proof

• 1 × 4proof Flachelektrodenpaar 300 mm inkl. Griffstück – wahlweise ohne cm-Skala oder mit cm-Skala zur Bestimmung der Messtiefe (+ 10,00 EUR)
• 1 × 4proof Einsteckelektroden (700410)

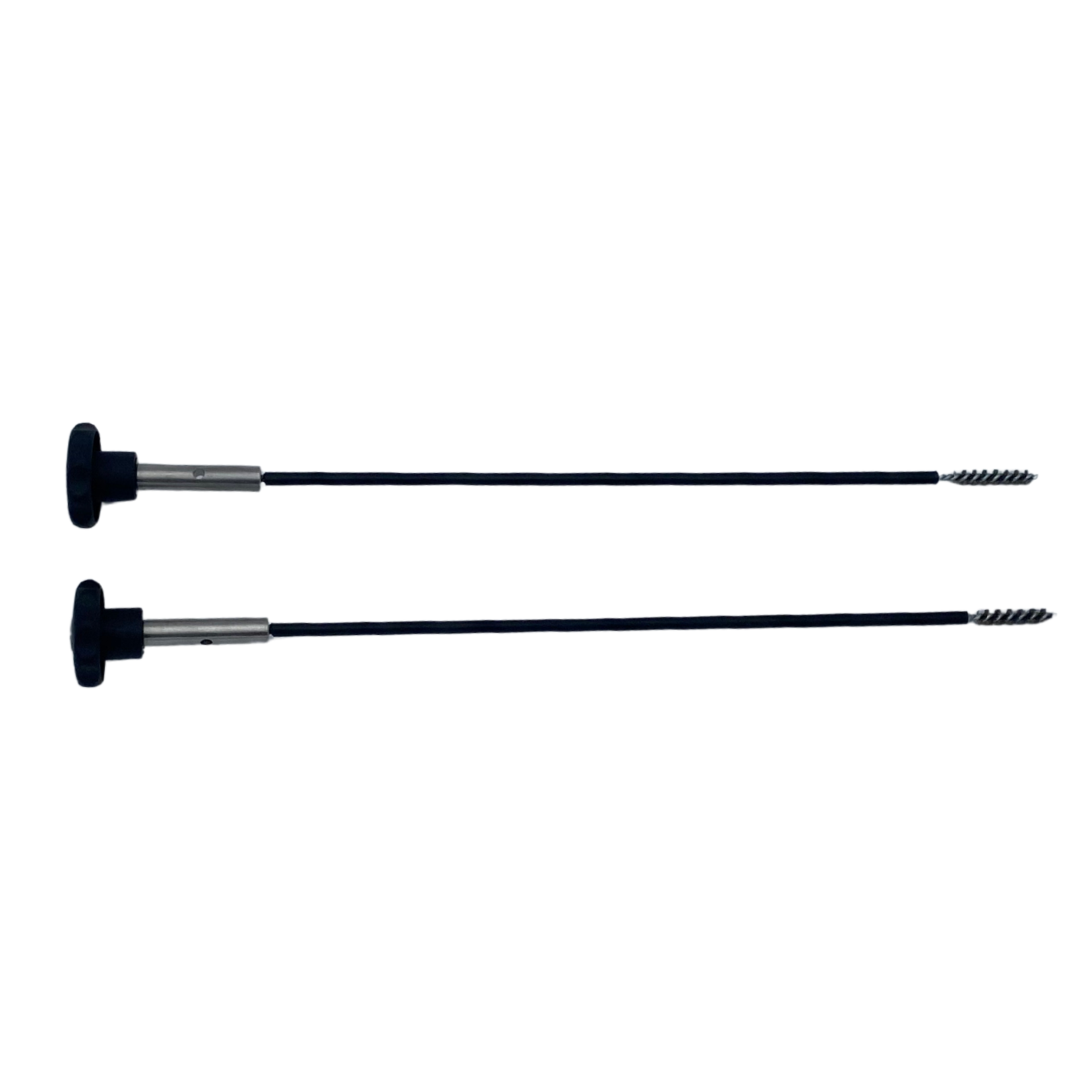

• 1 × 4proof Bürstenelektrodenpaar (700420)
• 1 × 4proof Messkabel „Heavy“ (500160) – für M 20 und 4proof-Elektroden

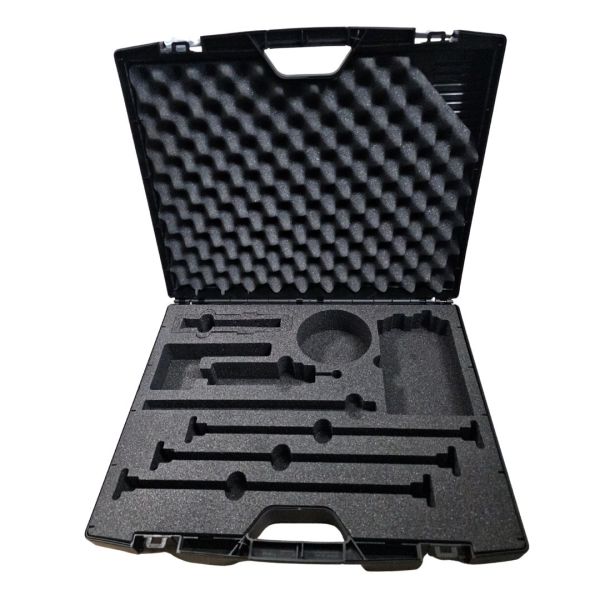

• 1 × 4proof Messkoffer für BL 21 / BL 33 / BL 17 (108724) mit Inlay

Gratis dazu

• Alu-Risslineal (12753)
• Holzglieder-Maßstab (1407)
• SD-Karte (bei Wahl der Advanced-Software)

Messbereiche mit den enthaltenen Elektroden

Technische Daten der CH 17

• Robustes 3,5"-TFT-Farbdisplay, Auflösung 320 × 240 Pixel
• Bedienung über kapazitive Toucheingabe und haptische Silikon-Tasten
• Micro-SD-Kartenslot für eine externe Speicherkarte
• Verarbeitung und Auswertung der Messdaten mit GANN Dialog Pro (Windows 7, 8.x, 10 und 11)
• Stromversorgung über 6 × 1,5-V-AA-Batterien oder extern über USB (z. B. Powerbank)
• Automatische Temperaturkompensation bei der Holzfeuchtemessung
• Erweiterbar für Oberflächen- und Materialtemperatur sowie Luftgeschwindigkeit
• Zwei Software-Varianten: Basis und Advanced
• Abmessungen: 205 × 98 × 35 mm (L × B × H)

Unterschiede der Software-Versionen

Optional erhältlich ist das Holzwerkstoffpaket I mit zusätzlichen Kennlinien für Holzfaserdämmstoffe, Furnierschichtholz und OSB-Platten.

Passendes Zubehör

Holzfeuchte

• Ramm-Elektrode M 18 (31003500) – Hartholz und Balken bis 180 mm
• Oberflächen-Messkappen M 20-OF 15 (31004315)
• Umrüstsatz M 20-DS 16 (31004310)
• Einsteck-Elektrodenspitzen M 20-HW 200 (31004350)
• Einsteck-Elektrodenspitzen M 20-HW 300 (31004355)
• Einstech-Elektrode M 19 (31003400)
• Prüfadapter Holzfeuchte (31006070)

Baufeuchte – widerstandsbasiert (GANN)

• Einstech-Elektroden M 6 (31003700)
• Tiefen-Elektrode M 21-100 (31003200)
• Tiefen-Elektrode M 21-250 (31003250)
• Bürsten-Elektrodenpaar M 25-100 (31003740)
• Bürsten-Elektrodenpaar M 25-300 (31003743)
• Flach-Elektrodenpaar M 6-Bi 200 (31003702)
• Flach-Elektrodenpaar M 6-Bi 300 (31003703)
• Einsteck-Elektrodenspitzen M 20-Bi 200 (31004360)
• Einsteck-Elektrodenspitzen M 20-Bi 300 (31004365)

Klima und Temperatur

• Aktiv-Elektrode TF-IR BL (31013100) – Luftfeuchte, Lufttemperatur, Oberflächentemperatur (Infrarot)
• Aktiv-Elektrode RH-T 37 BL 160 (31013140)
• Aktiv-Elektrode RH-T 37 BL 320 (31013141)
• Aktiv-Elektrode RH-T 37 BL flex 250 (31013142)
• Aktiv-Elektrode RH-T 37 BL flex 350 (31013143)
• TF-Stick 16 K-25 M (31003264) – für Luftströme
• TF-Stick 16 K-25 P (31003266) – für Feuchträume und staubhaltige Luft
• Oberflächen-Temperaturfühler OT 100 BL (31013170)
• Aktiv-Einstech-Temperaturfühler ET 10 BL (31013165)
• Temperaturfühler TT 40 BL (31013180)
• Luftgeschwindigkeitssensor LG-25 BL (31013200)

Kabel und Sonstiges

• Messkabel MK 8 (31006210)
• Verlängerungskabel MK 16 (31016710) – für Aktiv-Elektroden
• Teleskopverlängerung BL-EL (31006040)
• 4proof Elektrodenset – Flach-, Einsteck- und Bürstenelektroden als Ersatz oder Zweitsatz

Bedienungsanleitung und Downloads

• Bedienungsanleitung Hydromette CH 17 (PDF, ca. 5 MB, gann.de, öffnet in neuem Fenster)
• Kurzanleitung CH 17 (PDF, ca. 2 MB, gann.de, öffnet in neuem Fenster)
• Infoflyer CH 17 mit Übersicht Basis/Advanced (PDF, ca. 5 MB, gann.de, öffnet in neuem Fenster)
• Software GANN Dialog Pro herunterladen (gann.de, öffnet in neuem Fenster)

Häufige Fragen zum BL 17 Set

Was bedeutet „Gann meets 4proof“?

Das Set verbindet die GANN Hydromette CH 17 samt GANN-Elektroden mit den Elektroden unserer eigenen Marke 4proof. So erhalten Sie in einem Koffer alles für die Bauwerksdiagnose: zerstörungsfreie Baufeuchte, Messungen über Fugen, Holzfeuchte und Raumklima.

Passen die 4proof-Elektroden an die CH 17?

Ja. Die 4proof-Flach-, Einsteck- und Bürstenelektroden werden über das mitgelieferte 4proof Messkabel „Heavy“ an die CH 17 angeschlossen und nutzen die widerstandsbasierte Baufeuchtemessung des Geräts.

Flachelektroden mit oder ohne cm-Skala – was ist der Unterschied?

Die Variante mit cm-Skala zeigt direkt auf der Elektrode, wie tief Sie z. B. in der Randfuge messen. Das erleichtert die Dokumentation der Messtiefe. Sie wählen die Variante beim Bestellen aus (Aufpreis 10,00 EUR).

Kann ich Baufeuchte ohne Bohren messen?

Ja. Die Aktiv-Elektrode B 55 BL arbeitet kapazitiv und zeigt die Feuchteverteilung in Decken, Wänden, Estrich und anderen festen Baustoffen zerstörungsfrei an (0 bis 200 digits bzw. 0,3 bis 8,5 Gew.-%). Sie eignet sich z. B. zum Eingrenzen von Leckagen oder zur Kontrolle von Abtrocknungsprozessen.

Wie messe ich Estrich unter Fliesen oder Belägen?

Mit den 4proof-Flachelektroden über Rand- und Schwimmfugen oder mit den Einsteck- und Bürstenelektroden über Fliesenkreuze – ganz ohne den Belag zu beschädigen.

Kann ich auch Raumklima messen?

Ja. Der TF-Stick 16 K-25 wird über das Kabel MK 18 an die CH 17 angeschlossen und misst Luftfeuchte (0 bis 100 % r.F.) und Lufttemperatur (−20 bis 80 °C). Mit der Advanced-Software lässt sich das Klima zusätzlich per Datenlogger aufzeichnen.

Bis zu welcher Holzstärke kann ich messen?

Mit der enthaltenen Einschlag-Elektrode M 20 bis 50 mm. Für Hartholz und Balken bis 180 mm ergänzen Sie die Ramm-Elektrode M 18 (31003500).

Kann ich Oberflächentemperaturen messen, z. B. für die Schimmelbewertung?

Die CH 17 unterstützt das. Im Set ist dafür kein Fühler enthalten. Sie können die Aktiv-Elektrode TF-IR BL (Infrarot) oder den Oberflächen-Temperaturfühler OT 100 BL (Pt100) ergänzen.

Brauche ich die Basis- oder die Advanced-Software?

Für Einzel-, Listen- und Mittelwertmessungen reicht die Basis-Version. Wenn Sie Screenshots für Gutachten, Rastermessungen, den Datenlogger oder die Speicherung auf SD-Karte nutzen möchten, wählen Sie Advanced. Bei uns erhalten Sie dann die passende SD-Karte gratis dazu.

Wie übertrage ich die Messdaten auf den PC?

Über das mitgelieferte Verbindungskabel MK 26 und die Software GANN Dialog Pro. Sie läuft unter Windows 7, 8.x, 10 und 11 und steht bei GANN zum Download bereit.

Welche Stromversorgung benötigt die CH 17?

Sechs 1,5-V-AA-Batterien. Alternativ ist eine externe Stromversorgung über USB möglich, z. B. mit einer Powerbank. Bitte beachten Sie: Nach Österreich und in die Schweiz versenden wir ohne Batterien.

Wie prüfe ich, ob das Gerät richtig misst?

Mit dem mitgelieferten Prüfadapter Baufeuchte (31006071) kontrollieren Sie die Funktion von Gerät und Messkabel. Für Holzfeuchte gibt es den Prüfadapter Holzfeuchte (31006070). Für eine Kalibrierung bietet GANN einen eigenen Werkskalibrierservice (gann.de, öffnet in neuem Fenster) an.

Wo finde ich die Bedienungsanleitung?

Die aktuelle deutsche Bedienungsanleitung (PDF, gann.de, öffnet in neuem Fenster) können Sie direkt bei GANN herunterladen. Weitere Antworten finden Sie auf unserer FAQ-Seite zur CH 17.
