Gann Hydromette CH 17 – Set 4 mit B 55 BL, TF-IR BL, TF-Stick 16 K-25 P, M 20, M 25-100, M 6 und M 6-Bi 300 (Best.-Nr. 30003154)
Aktion – nur bei uns: inklusive Alu-Risslineal (Wert 15,90 €) und passender SD-Karte in Verbindung mit der Advanced-Software.
Die Hydromette CH 17 ist das multifunktionale Messgerät von GANN zur Erfassung von Holz-, Bau- und Luftfeuchte sowie Temperatur und Luftgeschwindigkeit. Bedient wird sie über ein robustes Touch-Display und haptische Tasten; Messwerte lassen sich im Gerät strukturiert speichern und mit der Software GANN Dialog Pro auswerten.
Set 4 ist das umfangreichste CH-17-Paket für Holzfeuchte, Baufeuchte und Raumklima: Die Aktiv-Elektrode B 55 BL spürt Feuchtigkeit in Wand, Decke und Fußboden zerstörungsfrei mit dem Kugelkopf auf. Das Einsteck-Elektrodenpaar M 6 misst in harten und weichen Baustoffen und dient als Trägersystem für viele weitere Elektrodenpaare. Mit dem Flach-Elektrodenpaar M 6-Bi 300 messen Sie die Feuchte in der Dämmung über die Randfuge eines Bodenbelags. Das Bürsten-Elektrodenpaar M 25-100 misst in harten, abgebundenen Baustoffen, die Einschlag-Elektrode M 20 in Holz bis 50 mm und weichen Baustoffen. Die Kombi-Elektrode TF-IR BL erfasst Luftfeuchte, Lufttemperatur und berührungslos die Oberflächentemperatur; der kompakte TF-Stick 16 K-25 P ergänzt die Klimamessung.
Laut GANN erfüllt die CH 17 die Vorgaben der EN 14080:2013 und EN 15497:2014 für Fichte, Kiefer, europäische Lärche und Douglasie (zertifiziert durch die MPA Stuttgart).

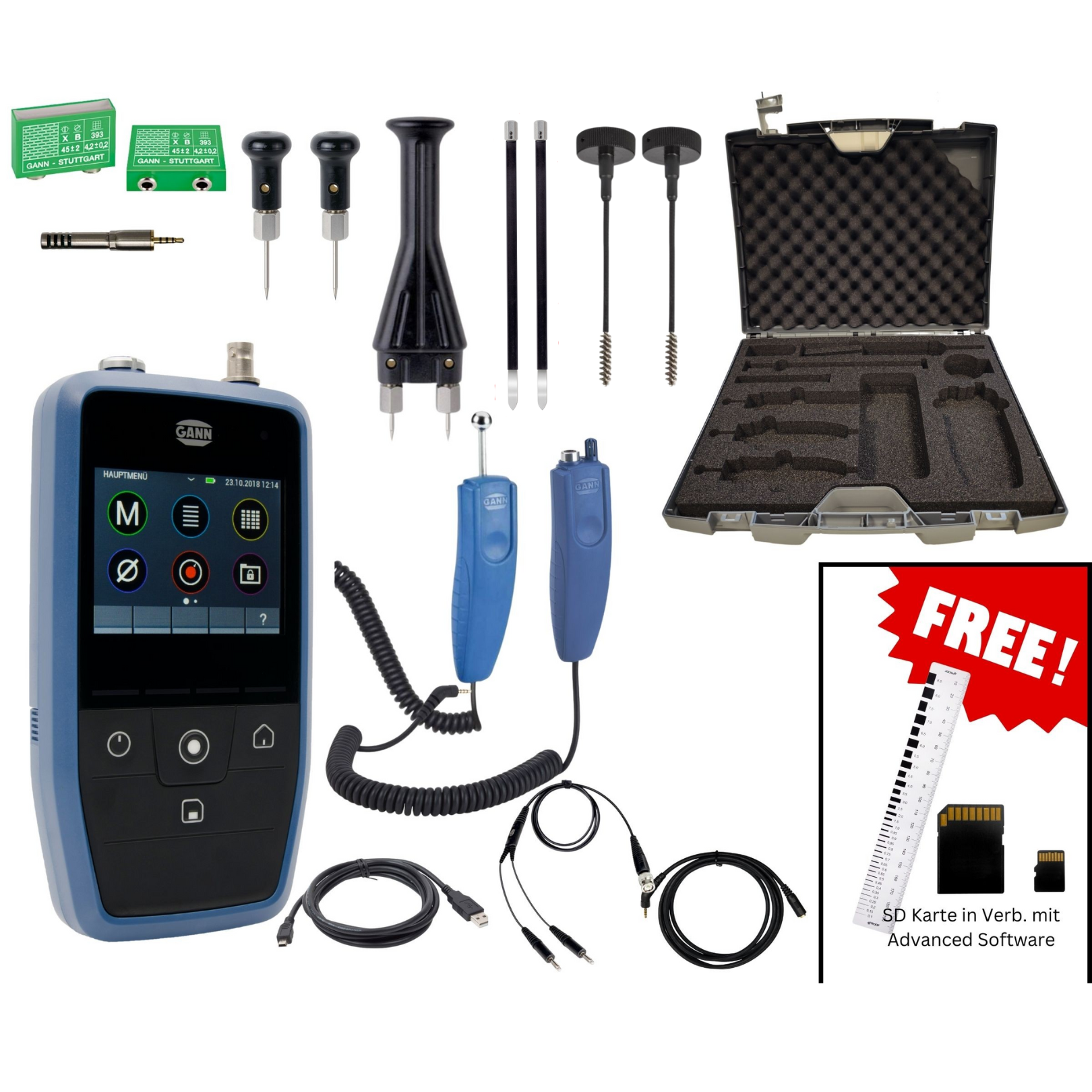

Lieferumfang
- 1 × Hydromette CH 17 (30003150)
- 1 × Aktiv-Elektrode B 55 BL (31013755) – Baufeuchte zerstörungsfrei (Kugelkopf)
- 1 × Aktiv-Elektrode TF-IR BL (31013100) – Luftfeuchte, Lufttemperatur, Oberflächentemperatur
- 1 × TF-Stick 16 K-25 P (31003266) – Luftfeuchte und Lufttemperatur, auch in Feuchträumen und staubhaltiger Luft
- 1 × Einschlag-Elektrode M 20 (31003300) inkl. je 10 Elektrodenspitzen 16 mm und 23 mm
- 1 × Bürsten-Elektrodenpaar M 25-100 (31003740)
- 1 × Einsteck-Elektrodenpaar M 6 (31003700)
- 1 × Flach-Elektrodenpaar M 6-Bi 300 (31003703) – für die Randfuge
- 1 × Messkabel MK 8 (31006210)
- 1 × Verbindungskabel MK 26 (31016920)
- 1 × Verbindungskabel MK 18 (31016720) – für den TF-Stick
- 1 × Prüfadapter Holzfeuchte (31006070)
- 1 × Prüfadapter Baufeuchte (31006071)
- 1 × Bereitschaftskoffer BK 14-IV (31005067)
- 6 × 1,5-V-AA-Batterien
Hinweis: Nach Österreich und in die Schweiz erfolgt der Versand ohne Batterien.
Gratis dazu:
- Alu-Risslineal
- SD-Karte (bei Wahl der Advanced-Software)
Messbereiche mit den enthaltenen Elektroden
| Elektrode | Anwendung | Messbereich |
|---|---|---|
| B 55 BL (31013755) | Baufeuchte zerstörungsfrei mit dem Kugelkopf in Wand, Decke oder Fußboden | 0 bis 200 digits / 0,1 bis 11 Gew.-% / 0,1 bis 10 CM-% |
| M 6 (31003700) | Baufeuchte in harten (Estrich, Beton) und weichen Baustoffen (Gips, Putz) bis max. 70 mm Messtiefe | 0,3 bis 25 Gew.-% / 0,3 bis 12 CM-% |
| M 6-Bi 300 (31003703) | Feuchte in Trittschall- oder Wärmedämmung unter Estrich – über die Randfuge | 0,3 bis 25 Gew.-% / 0,3 bis 12 CM-% |
| M 25-100 (31003740) | Baufeuchte in harten, abgebundenen Baustoffen – ohne Kontaktmittel, auch Feuchteprofile in verschiedenen Tiefen | 0,3 bis 25 Gew.-% / 0,3 bis 12 CM-% |
| M 20 (31003300) | Holzfeuchte: Schnittholz, Bretter, Span- und OSB-Platten, Parkett bis 50 mm Dicke | 4 bis 100 % (atro) |
| M 20 (31003300) | Baufeuchte in weichen, abgebundenen Baustoffen wie Putz, Gips oder Gasbeton bis max. 70 mm Messtiefe | 0,3 bis 25 Gew.-% / 0,3 bis 12 CM-% |
| TF-IR BL (31013100) und 16 K-25 P (31003266) | Luftfeuchte | 0 bis 100 % r.F. (Sensorgenauigkeit ±1,8 % bei 10 bis 90 % r.F.) |
| TF-IR BL (31013100) und 16 K-25 P (31003266) | Lufttemperatur | −20 bis 80 °C (Sensorgenauigkeit ±0,3 °C bei 0 bis 60 °C) |
| TF-IR BL (31013100) | Oberflächentemperatur berührungslos (Infrarot) | −40 bis 380 °C (Sensorgenauigkeit ±0,5 °C bei 0 bis 60 °C) |
Die CH 17 unterstützt zusätzlich Materialtemperatur und Luftgeschwindigkeit. Dafür benötigen Sie die passenden Fühler aus der Zubehörliste unten.
Technische Daten und Ausstattung
- Robustes 3,5"-TFT-Farbdisplay, Auflösung 320 × 240 Pixel
- Bedienung über kapazitive Toucheingabe und haptische Silikon-Tasten
- Micro-SD-Kartenslot für eine externe Speicherkarte
- Verarbeitung und Auswertung der Messdaten mit GANN Dialog Pro (Windows 7, 8.x, 10 und 11)
- Stromversorgung über 6 × 1,5-V-AA-Batterien oder extern über USB (z. B. Powerbank)
- Automatische Temperaturkompensation bei der Holzfeuchtemessung
- Erfüllt EN 14080:2013 und EN 15497:2014 (Fichte, Kiefer, europ. Lärche, Douglasie – MPA Stuttgart)
- Zwei Software-Varianten: Basis und Advanced
- Abmessungen: 205 × 98 × 35 mm (L × B × H)
Unterschiede der Software-Versionen
| Funktion | Basis | Advanced |
|---|---|---|
| Sprachauswahl | ja | ja |
| Einheitssystem (metrisch/imperial) | ja | ja |
| Alarmwerte für Messgrößen | ja | ja |
| Basis-, Listen- und Mittelwertmessung | ja | ja |
| Projekte und Chargen im internen Speicher | ja | ja |
| Screenshot-Funktion | nein | ja |
| Rastermessung mit Richtungseinstellung | nein | ja |
| Datenlogger tabellarisch und grafisch | nein | ja |
| Projekte und Chargen auf SD-Karte | nein | ja |
Passendes Zubehör
Holzfeuchte
- Ramm-Elektrode M 18 (31003500) – Hartholz und Balken bis 180 mm
- Oberflächen-Messkappen M 20-OF 15 (31004315)
- Umrüstsatz M 20-DS 16 (31004310)
- Einsteck-Elektrodenspitzen M 20-HW 200 (31004350)
- Einsteck-Elektrodenspitzen M 20-HW 300 (31004355)
- Einstech-Elektrode M 19 (31003400)
Baufeuchte – widerstandsbasiert
- Tiefen-Elektrode M 21-100 (31003200)
- Tiefen-Elektrode M 21-250 (31003250)
- Bürsten-Elektrodenpaar M 25-300 (31003743)
- Flach-Elektrodenpaar M 6-Bi 200 (31003702)
- Einsteck-Elektrodenspitzen M 6-150 (31003706)
- Einsteck-Elektrodenspitzen M 6-250 (31003707)
- Einsteck-Elektrodenspitzen M 20-Bi 200 (31004360)
- Einsteck-Elektrodenspitzen M 20-Bi 300 (31004365)
Klima und Temperatur
- Aktiv-Elektrode RH-T 37 BL 160 (31013140) – Luftfeuchte in Bohrlöchern und Schüttungen
- Aktiv-Elektrode RH-T 37 BL 320 (31013141)
- Aktiv-Elektrode RH-T 37 BL flex 250 (31013142)
- Aktiv-Elektrode RH-T 37 BL flex 350 (31013143)
- TF-Stick 16 K-25 (31003262)
- TF-Stick 16 K-25 M (31003264)
- Oberflächen-Temperaturfühler OT 100 BL (31013170)
- Aktiv-Einstech-Temperaturfühler ET 10 BL (31013165)
- Temperaturfühler TT 40 BL (31013180)
- Luftgeschwindigkeitssensor LG-25 BL (31013200)
Kabel und Sonstiges
- Verlängerungskabel MK 16 (31016710) – für Aktiv-Elektroden
- Teleskopverlängerung BL-EL (31006040) – für Messungen an Decken und schwer erreichbaren Stellen
Weitere Paketangebote zur CH 17
- Hydromette CH 17 – Grundgerät (30003150)
- CH 17 – Set 1 (30003151) – Holzfeuchte und Baufeuchte (M 20)
- CH 17 – Set 2 (30003152) – Holzfeuchte bis 180 mm und Baufeuchte (M 20, M 18)
- CH 17 – Set 3 (30003153) – B 55 BL, TF-IR BL, M 20 und M 25-100: Holz- und Baufeuchte, Luftfeuchte, Luft- und Oberflächentemperatur
- CH 17 – Set 5 (30003155) – Luftfeuchte, Lufttemperatur und Luftgeschwindigkeit
- Gann meets 4proof – BL 17 Set (Art.-Nr. BL 17-700400, unser Shop-Set) – CH 17 mit M 20, B 55 BL, TF-Stick 16 K-25 und 4proof-Elektroden: Holzfeuchte, Baufeuchte (auch zerstörungsfrei), Luftfeuchte und Lufttemperatur
Bedienungsanleitung und Downloads
- Bedienungsanleitung Hydromette CH 17 (PDF, ca. 5 MB, gann.de, öffnet in neuem Fenster)
- Kurzanleitung CH 17 (PDF, ca. 2 MB, gann.de, öffnet in neuem Fenster)
- Infoflyer CH 17 mit Übersicht Basis/Advanced (PDF, ca. 5 MB, gann.de, öffnet in neuem Fenster)
- Software GANN Dialog Pro herunterladen (gann.de, öffnet in neuem Fenster)
Anwendungsvideos auf unserem YouTube-Kanal
Wie Sie mit der CH 17 und vielen weiteren Messgeräten richtig messen, zeigen wir in kurzen Anwendungsvideos – praxisnah und Schritt für Schritt.
Zum YouTube-Kanal von sachverstaendigen-bedarf.de (öffnet in neuem Fenster)
Häufige Fragen zur CH 17 – Set 4
Für wen eignet sich Set 4?
Für alle, die mit einem Gerät möglichst viele Messaufgaben abdecken wollen – etwa Sachverständige bei Wasserschäden, Schimmelbewertung und Bauabnahmen sowie Trocknungs- und Sanierungsbetriebe. Set 4 enthält zusätzlich Elektroden für Messungen in der Randfuge und im Estrich sowie einen zweiten Klimafühler.
Kann ich Baufeuchte zerstörungsfrei messen?
Ja. Die Aktiv-Elektrode B 55 BL arbeitet kapazitiv mit einem Kugelkopf und zeigt die Feuchteverteilung in Wand, Decke oder Fußboden, ohne dass Sie bohren müssen. Das eignet sich besonders zum Eingrenzen von Leckagen und zur Kontrolle von Abtrocknungsprozessen.
Wofür brauche ich zusätzlich das Bürsten-Elektrodenpaar M 25-100?
Die M 25-100 misst widerstandsbasiert in harten, abgebundenen Baustoffen wie Estrich, Beton oder Mauerwerk – ohne Kontaktmittel. So erhalten Sie Messwerte in Gew.-% bzw. CM-% und können in verschiedenen Tiefen messen und Feuchteprofile erstellen.
Wie messe ich die Dämmung unter dem Estrich?
Mit dem Flach-Elektrodenpaar M 6-Bi 300. Die flachen Elektroden werden in die Randfuge des Bodenbelags geschoben und messen die Feuchte in der Trittschall- oder Wärmedämmung, ohne den Belag zu öffnen.
Wofür ist das Einsteck-Elektrodenpaar M 6?
Die M 6 misst widerstandsbasiert in harten Baustoffen wie Estrich und Beton sowie in weichen wie Gips und Putz, bis max. 70 mm Messtiefe. Außerdem dient sie als Trägersystem für viele weitere Elektrodenpaare, z. B. M 6-Bi 200, M 6-150 oder M 6-250.
Warum zwei Klimafühler – TF-IR BL und TF-Stick 16 K-25 P?
Die TF-IR BL misst Luftfeuchte, Lufttemperatur und zusätzlich berührungslos die Oberflächentemperatur. Der kompakte TF-Stick 16 K-25 P ist für Messungen in Feuchträumen und staubhaltiger Luft ausgelegt und wird über das Kabel MK 18 angeschlossen – praktisch z. B. für Messungen an schwer zugänglichen Stellen oder für die Klimaaufzeichnung per Datenlogger (Advanced-Software).
Was misst die TF-IR BL?
Die Kombi-Elektrode TF-IR BL erfasst gleichzeitig Luftfeuchte (0 bis 100 % r.F.) und Lufttemperatur (−20 bis 80 °C) sowie berührungslos per Infrarot die Oberflächentemperatur (−40 bis 380 °C). Damit lassen sich Raumklima und Oberflächen, etwa an Wärmebrücken, in einem Arbeitsgang erfassen.
Was ist der Unterschied zu Set 3?
Set 4 enthält alles aus Set 3 und zusätzlich den TF-Stick 16 K-25 P mit Verbindungskabel MK 18, das Einsteck-Elektrodenpaar M 6 und das Flach-Elektrodenpaar M 6-Bi 300.
Bis zu welcher Holzstärke kann ich messen?
Mit der enthaltenen Einschlag-Elektrode M 20 bis 50 mm, Messbereich 4 bis 100 % (atro). Für Hartholz und Balken bis 180 mm ergänzen Sie die Ramm-Elektrode M 18 (31003500).
Berücksichtigt das Gerät die Holztemperatur?
Ja. Die automatische Temperaturkompensation korrigiert die Messwerte abhängig von der Holztemperatur.
Brauche ich die Basis- oder die Advanced-Software?
Für Einzel-, Listen- und Mittelwertmessungen reicht die Basis-Version. Wenn Sie Screenshots für Gutachten, Rastermessungen, den Datenlogger für Klimaaufzeichnungen oder die Speicherung auf SD-Karte nutzen möchten, wählen Sie Advanced. Bei uns erhalten Sie dann die passende SD-Karte gratis dazu.
Wie übertrage ich die Messdaten auf den PC?
Über das mitgelieferte Verbindungskabel MK 26 und die Software GANN Dialog Pro. Sie läuft unter Windows 7, 8.x, 10 und 11 und steht bei GANN zum Download bereit.
Welche Stromversorgung benötigt die CH 17?
Sechs 1,5-V-AA-Batterien. Alternativ ist eine externe Stromversorgung über USB möglich, z. B. mit einer Powerbank. Bitte beachten Sie: Nach Österreich und in die Schweiz versenden wir ohne Batterien.
Wie prüfe ich, ob das Gerät richtig misst?
Mit den mitgelieferten Prüfadaptern für Holzfeuchte (31006070) und Baufeuchte (31006071) kontrollieren Sie die Funktion von Gerät und Messkabel. Für eine Kalibrierung bietet GANN einen eigenen Werkskalibrierservice (gann.de, öffnet in neuem Fenster) an.
Wo finde ich die Bedienungsanleitung?
Die aktuelle deutsche Bedienungsanleitung (PDF, gann.de, öffnet in neuem Fenster) können Sie direkt bei GANN herunterladen. Weitere Antworten finden Sie auf unserer FAQ-Seite zur CH 17.
Produktvideos zur Hydromette CH 17
Gann Hydromette CH 17 – Bau- und Luftfeuchte
Gann Hydromette CH 17 – zerstörungsfreie Baufeuchtemessung
Gann Hydromette CH 17 – Vorstellung und Erklärung
Weitere Anwendungsvideos finden Sie auf unserem YouTube-Kanal (öffnet in neuem Fenster).
Für einzelne Messungen ohne Projektzusammenhang. Im Beispiel erscheinen in der linken Hälfte des Displays Messdaten eines angeschlossenen TF-Sticks, rechts die Daten und Einstellungen einer Holzfeuchtemessung am Beispiel mitteleuropäischer Fichte.
Listenmessung
Messwerte können unkompliziert nacheinander abgespeichert werden (mit Datum und Uhrzeit). Die farblig hinterlegten Felder bieten zusätzliche Informationen (z.B. Min/Max).
Rastermessung
Die Hydromette® CH 17 ermöglicht die Darstellung von variablen Messrastern (max. 10x10). Abweichungen vom Mittelwert werden dabei farbig dargestellt.
Grafische Log-Funktion
Ermöglicht einen schnellen Überblick über die gegebenen Bedingungen. Die Grafik kann nach der Messung gespeichert und zur späteren Auswertung genutzt werden. Die Abbildung zeigt verschiedene Klima-Daten sowie daraus resultierende Größen, wie zum Beispiel die Taupunkttemperatur.
Mittelwertmessung
Bietet die Möglichkeit, eine Tendenz (für Referenzwerte) aus bis zu 10 Messwerten zu erkennen. Somit wird die Durchführung von Vergleichsmessungen erleichtert.
Datenstruktur
Projekt > Charge > Messwert – Projekte und Chargen können individuell benannt werden, um die Messwerte zu strukturieren und zu verwalten.
Datenlogger
Für längerfristige Klima-Überwachung (Luftfeuchte und Lufttemperatur) mit anschließender Auswertung über die GANN Dialog Pro Software. Bis zu 31 Tagen kann aufgezeichnet werden, die Anzahl der Messwerte ist abhängig vom eingestellten Intervall.
Menüführung in verschiedenen Sprachen
Die Menüführung ist aktuell in Deutsch und Englisch verfügbar. Die Sprache kann jederzeit geändert werden.
Screenshot-Funktion
Kein Fotografieren des Displays mehr nötig – erleichtert die Dokumentation der gemessenen Werte.
LUFTSTRÖMUNGSMESSUNG & REINRAUMANWENDUNG
In Kombination mit dem Lufgeschwindigkeitssensor LG-25 BL eignet sich die Hydromette® CH 17 ideal zur Messung kleinster Luftströmungen und zeichnet sich durch Langzeitstabilität, Richtungserkennung und schnelle Inbetriebnahme
aus. Eine Dokumentation der Messungen ist durch Speicherung der Messwerte mit Zeitstempel und Sensorseriennummer einfach zu erstellen. Die Luftgeschwindigkeitssensoren sind mit ISO-Kalibrierzertifikat optional erhältlich.
Für Reinraumanwendungen ist zudem eine Hochpräzisionskalibrierung für den Bereich um 0,45 m/s möglich.
Set 1:
- CH 17
- M20 Elektrode
- MK 8 Kabel
- MK 26 Kabel
- Prüfadapter Holz
- Messkoffer BK 14 IV
Set 2:
- Wie Set 1 und zusätzlich
- M 18 Rammelektrode
Set 3:
- Wie Set 1 und zusätzlich
- B55BL Kugelkopf
- TF-IR BL
- M25-100 Elektrode
- Prüfabdapter Baufeuchte
Set 4:
- Wie Set 1 und zusätzlich
- B55 BL Kugelkopf
- TF-IR BL
- M25-100 Elektrode
- TF-Stick 16K25P
- MK 18 Messkabel
- M6 Elektrode
- M6-Bi300
- Prüfadapter Bau
