Gann Hydromette CH 17 – Set 5 mit Luftgeschwindigkeitssensor LG-25 BL und TF-Stick 16 K-25 M (Best.-Nr. 30003155)
Aktion – nur bei uns: inklusive Alu-Risslineal (Wert 15,90 €) und passender SD-Karte in Verbindung mit der Advanced-Software.
Die Hydromette CH 17 ist das multifunktionale Messgerät von GANN zur Erfassung von Holz-, Bau- und Luftfeuchte sowie Temperatur und Luftgeschwindigkeit. Bedient wird sie über ein robustes Touch-Display und haptische Tasten; Messwerte lassen sich im Gerät strukturiert speichern und mit der Software GANN Dialog Pro auswerten.
Set 5 ist auf Luftströmung und Raumklima ausgelegt: In Kombination mit dem Luftgeschwindigkeitssensor LG-25 BL eignet sich die CH 17 laut GANN ideal zur Messung kleinster Luftströmungen und zeichnet sich durch Langzeitstabilität, Richtungserkennung und schnelle Inbetriebnahme aus. Für Reinraumanwendungen ist eine Hochpräzisionskalibrierung für den Bereich um 0,45 m/s möglich. Der TF-Stick 16 K-25 M erfasst zusätzlich Luftfeuchte und Lufttemperatur – er ist für Messungen in Luftströmen ausgelegt. Holz- und Baufeuchte-Elektroden können Sie jederzeit ergänzen.
Laut GANN erfüllt die CH 17 die Vorgaben der EN 14080:2013 und EN 15497:2014 für Fichte, Kiefer, europäische Lärche und Douglasie (zertifiziert durch die MPA Stuttgart).
Lieferumfang
- 1 × Hydromette CH 17 (30003150)
- 1 × Luftgeschwindigkeitssensor LG-25 BL (31013200)
- 1 × TF-Stick 16 K-25 M (31003264) – Luftfeuchte und Lufttemperatur in Luftströmen
- 1 × Verbindungskabel MK 18 (31016720)
- 1 × Verbindungskabel MK 26 (31016920) – Datenkabel zum PC
- 1 × Bereitschaftskoffer BK LG-II
- 6 × 1,5-V-AA-Batterien
Hinweis: Nach Österreich und in die Schweiz erfolgt der Versand ohne Batterien.
Gratis dazu:
- Alu-Risslineal
- SD-Karte (bei Wahl der Advanced-Software)
Messbereiche mit den enthaltenen Elektroden
| Elektrode | Anwendung | Messbereich |
|---|---|---|
| LG-25 BL (31013200) | Luftgeschwindigkeit mit Richtungserkennung (thermischer Strömungssensor) | −2,5 bis 2,5 m/s |
| 16 K-25 M (31003264) | Luftfeuchte | 0 bis 100 % r.F. (Sensorgenauigkeit ±1,8 % bei 10 bis 90 % r.F.) |
| 16 K-25 M (31003264) | Lufttemperatur | −20 bis 80 °C (Sensorgenauigkeit ±0,3 °C bei 0 bis 60 °C) |
Die CH 17 misst außerdem Holzfeuchte, Baufeuchte (widerstandsbasiert und kapazitiv), Oberflächen- und Materialtemperatur. Dafür benötigen Sie die passenden Elektroden und Fühler aus der Zubehörliste unten.
Technische Daten und Ausstattung
- Robustes 3,5"-TFT-Farbdisplay, Auflösung 320 × 240 Pixel
- Bedienung über kapazitive Toucheingabe und haptische Silikon-Tasten
- Micro-SD-Kartenslot für eine externe Speicherkarte
- Verarbeitung und Auswertung der Messdaten mit GANN Dialog Pro (Windows 7, 8.x, 10 und 11)
- Stromversorgung über 6 × 1,5-V-AA-Batterien oder extern über USB (z. B. Powerbank)
- Automatische Temperaturkompensation bei der Holzfeuchtemessung
- Erfüllt EN 14080:2013 und EN 15497:2014 (Fichte, Kiefer, europ. Lärche, Douglasie – MPA Stuttgart)
- Zwei Software-Varianten: Basis und Advanced
- Abmessungen: 205 × 98 × 35 mm (L × B × H)
Unterschiede der Software-Versionen
| Funktion | Basis | Advanced |
|---|---|---|
| Sprachauswahl | ja | ja |
| Einheitssystem (metrisch/imperial) | ja | ja |
| Alarmwerte für Messgrößen | ja | ja |
| Basis-, Listen- und Mittelwertmessung | ja | ja |
| Projekte und Chargen im internen Speicher | ja | ja |
| Screenshot-Funktion | nein | ja |
| Rastermessung mit Richtungseinstellung | nein | ja |
| Datenlogger tabellarisch und grafisch | nein | ja |
| Projekte und Chargen auf SD-Karte | nein | ja |
Passendes Zubehör
Klima und Temperatur
- Aktiv-Elektrode TF-IR BL (31013100) – Luftfeuchte, Lufttemperatur und Oberflächentemperatur (Infrarot)
- TF-Stick 16 K-25 (31003262) – für schadstoffarme Luft
- TF-Stick 16 K-25 P (31003266) – für Feuchträume und staubhaltige Luft
- Aktiv-Elektrode RH-T 37 BL 160 (31013140)
- Aktiv-Elektrode RH-T 37 BL 320 (31013141)
- Aktiv-Elektrode RH-T 37 BL flex 250 (31013142)
- Aktiv-Elektrode RH-T 37 BL flex 350 (31013143)
- Oberflächen-Temperaturfühler OT 100 BL (31013170)
- Aktiv-Einstech-Temperaturfühler ET 10 BL (31013165)
- Temperaturfühler TT 40 BL (31013180)
Holzfeuchte
- Einschlag-Elektrode M 20 (31003300) – Holz bis 50 mm und weiche Baustoffe
- Ramm-Elektrode M 18 (31003500) – Hartholz und Balken bis 180 mm
- Einstech-Elektrode M 19 (31003400)
Baufeuchte
- Aktiv-Elektrode B 55 BL (31013755) – zerstörungsfrei (kapazitiv)
- Einsteck-Elektrodenpaar M 6 (31003700)
- Bürsten-Elektrodenpaar M 25-100 (31003740)
- Flach-Elektrodenpaar M 6-Bi 300 (31003703) – Dämmung über die Randfuge
- Tiefen-Elektrode M 21-100 (31003200)
Kabel, Koffer und Prüfmittel
- Messkabel MK 8 (31006210) – für M-Elektroden
- Verlängerungskabel MK 16 (31016710) – für Aktiv-Elektroden
- Teleskopverlängerung BL-EL (31006040)
- Prüfadapter Holzfeuchte (31006070)
- Prüfadapter Baufeuchte (31006071)
- Bereitschaftskoffer BK 14-IV (31005067) – wenn Sie das Set um weitere Elektroden erweitern
Weitere Paketangebote zur CH 17
- Hydromette CH 17 – Grundgerät (30003150)
- CH 17 – Set 1 (30003151) – Holzfeuchte und Baufeuchte (M 20)
- CH 17 – Set 2 (30003152) – Holzfeuchte bis 180 mm und Baufeuchte (M 20, M 18)
- CH 17 – Set 3 (30003153) – B 55 BL, TF-IR BL, M 20 und M 25-100: Holz- und Baufeuchte, Luftfeuchte, Luft- und Oberflächentemperatur
- CH 17 – Set 4 (30003154) – Komplettpaket: Holz- und Baufeuchte, Randfuge, Luftfeuchte, Luft- und Oberflächentemperatur
- Gann meets 4proof – BL 17 Set (Art.-Nr. BL 17-700400, unser Shop-Set) – CH 17 mit M 20, B 55 BL, TF-Stick 16 K-25 und 4proof-Elektroden: Holzfeuchte, Baufeuchte (auch zerstörungsfrei), Luftfeuchte und Lufttemperatur
Bedienungsanleitung und Downloads
- Bedienungsanleitung Hydromette CH 17 (PDF, ca. 5 MB, gann.de, öffnet in neuem Fenster)
- Kurzanleitung CH 17 (PDF, ca. 2 MB, gann.de, öffnet in neuem Fenster)
- Infoflyer CH 17 mit Übersicht Basis/Advanced (PDF, ca. 5 MB, gann.de, öffnet in neuem Fenster)
- Software GANN Dialog Pro herunterladen (gann.de, öffnet in neuem Fenster)
Anwendungsvideos auf unserem YouTube-Kanal
Wie Sie mit der CH 17 und vielen weiteren Messgeräten richtig messen, zeigen wir in kurzen Anwendungsvideos – praxisnah und Schritt für Schritt.
Zum YouTube-Kanal von sachverstaendigen-bedarf.de (öffnet in neuem Fenster)
Häufige Fragen zur CH 17 – Set 5
Für wen eignet sich Set 5?
Für alle, die Luftströmungen und Raumklima messen – etwa in der Lüftungs- und Klimatechnik, bei der Kontrolle von Reinräumen oder bei der Suche nach Zugluft. Da die CH 17 ein Multifunktionsgerät ist, können Sie das Set später um Holz- und Baufeuchte-Elektroden erweitern.
Welchen Messbereich hat der LG-25 BL?
Der Luftgeschwindigkeitssensor LG-25 BL misst mit einem thermischen Strömungssensor von −2,5 bis 2,5 m/s. Das Vorzeichen zeigt die Strömungsrichtung an – laut GANN mit Richtungserkennung, Langzeitstabilität und schneller Inbetriebnahme.
Eignet sich Set 5 für Reinraummessungen?
Ja. Laut GANN ist für Reinraumanwendungen eine Hochpräzisionskalibrierung für den Bereich um 0,45 m/s möglich. Sprechen Sie uns an, wenn Sie diese Kalibrierung benötigen.
Was misst der TF-Stick 16 K-25 M?
Luftfeuchte (0 bis 100 % r.F.) und Lufttemperatur (−20 bis 80 °C). Die Variante „M“ ist für Messungen in Luftströmen ausgelegt und wird über das mitgelieferte Kabel MK 18 an die CH 17 angeschlossen.
Kann ich mit Set 5 auch Holz- oder Baufeuchte messen?
Die CH 17 unterstützt das, im Set sind dafür aber keine Elektroden enthalten. Ergänzen Sie z. B. die Einschlag-Elektrode M 20 mit Messkabel MK 8 für Holz, die B 55 BL für zerstörungsfreie Baufeuchte oder die TF-IR BL für die Oberflächentemperatur. Alternativ decken Set 3 und Set 4 diese Anwendungen bereits ab.
Kann ich die Klimawerte über längere Zeit aufzeichnen?
Ja, mit der Advanced-Software: Der Datenlogger zeichnet Luftfeuchte und Lufttemperatur tabellarisch und grafisch auf, die Auswertung erfolgt mit GANN Dialog Pro. Bei uns erhalten Sie zur Advanced-Software die passende SD-Karte gratis dazu.
Wie übertrage ich die Messdaten auf den PC?
Über das mitgelieferte Verbindungskabel MK 26 und die Software GANN Dialog Pro. Sie läuft unter Windows 7, 8.x, 10 und 11 und steht bei GANN zum Download bereit.
Welche Stromversorgung benötigt die CH 17?
Sechs 1,5-V-AA-Batterien. Alternativ ist eine externe Stromversorgung über USB möglich, z. B. mit einer Powerbank. Bitte beachten Sie: Nach Österreich und in die Schweiz versenden wir ohne Batterien.
Wie lasse ich die Sensoren kalibrieren?
GANN bietet einen eigenen Werkskalibrierservice (gann.de, öffnet in neuem Fenster) an. Wir unterstützen Sie gern bei der Abwicklung.
Wo finde ich die Bedienungsanleitung?
Die aktuelle deutsche Bedienungsanleitung (PDF, gann.de, öffnet in neuem Fenster) können Sie direkt bei GANN herunterladen. Weitere Antworten finden Sie auf unserer FAQ-Seite zur CH 17.
Produktvideos zur Hydromette CH 17
Gann Hydromette CH 17 – Bau- und Luftfeuchte
Gann Hydromette CH 17 – zerstörungsfreie Baufeuchtemessung
Gann Hydromette CH 17 – Vorstellung und Erklärung
Weitere Anwendungsvideos finden Sie auf unserem YouTube-Kanal (öffnet in neuem Fenster).
Für einzelne Messungen ohne Projektzusammenhang. Im Beispiel erscheinen in der linken Hälfte des Displays Messdaten eines angeschlossenen TF-Sticks, rechts die Daten und Einstellungen einer Holzfeuchtemessung am Beispiel mitteleuropäischer Fichte.
Listenmessung
Messwerte können unkompliziert nacheinander abgespeichert werden (mit Datum und Uhrzeit). Die farblig hinterlegten Felder bieten zusätzliche Informationen (z.B. Min/Max).
Rastermessung
Die Hydromette® CH 17 ermöglicht die Darstellung von variablen Messrastern (max. 10x10). Abweichungen vom Mittelwert werden dabei farbig dargestellt.
Grafische Log-Funktion
Ermöglicht einen schnellen Überblick über die gegebenen Bedingungen. Die Grafik kann nach der Messung gespeichert und zur späteren Auswertung genutzt werden. Die Abbildung zeigt verschiedene Klima-Daten sowie daraus resultierende Größen, wie zum Beispiel die Taupunkttemperatur.
Mittelwertmessung
Bietet die Möglichkeit, eine Tendenz (für Referenzwerte) aus bis zu 10 Messwerten zu erkennen. Somit wird die Durchführung von Vergleichsmessungen erleichtert.
Datenstruktur
Projekt > Charge > Messwert – Projekte und Chargen können individuell benannt werden, um die Messwerte zu strukturieren und zu verwalten.
Datenlogger
Für längerfristige Klima-Überwachung (Luftfeuchte und Lufttemperatur) mit anschließender Auswertung über die GANN Dialog Pro Software. Bis zu 31 Tagen kann aufgezeichnet werden, die Anzahl der Messwerte ist abhängig vom eingestellten Intervall.
Menüführung in verschiedenen Sprachen
Die Menüführung ist aktuell in Deutsch und Englisch verfügbar. Die Sprache kann jederzeit geändert werden.
Screenshot-Funktion
Kein Fotografieren des Displays mehr nötig – erleichtert die Dokumentation der gemessenen Werte.

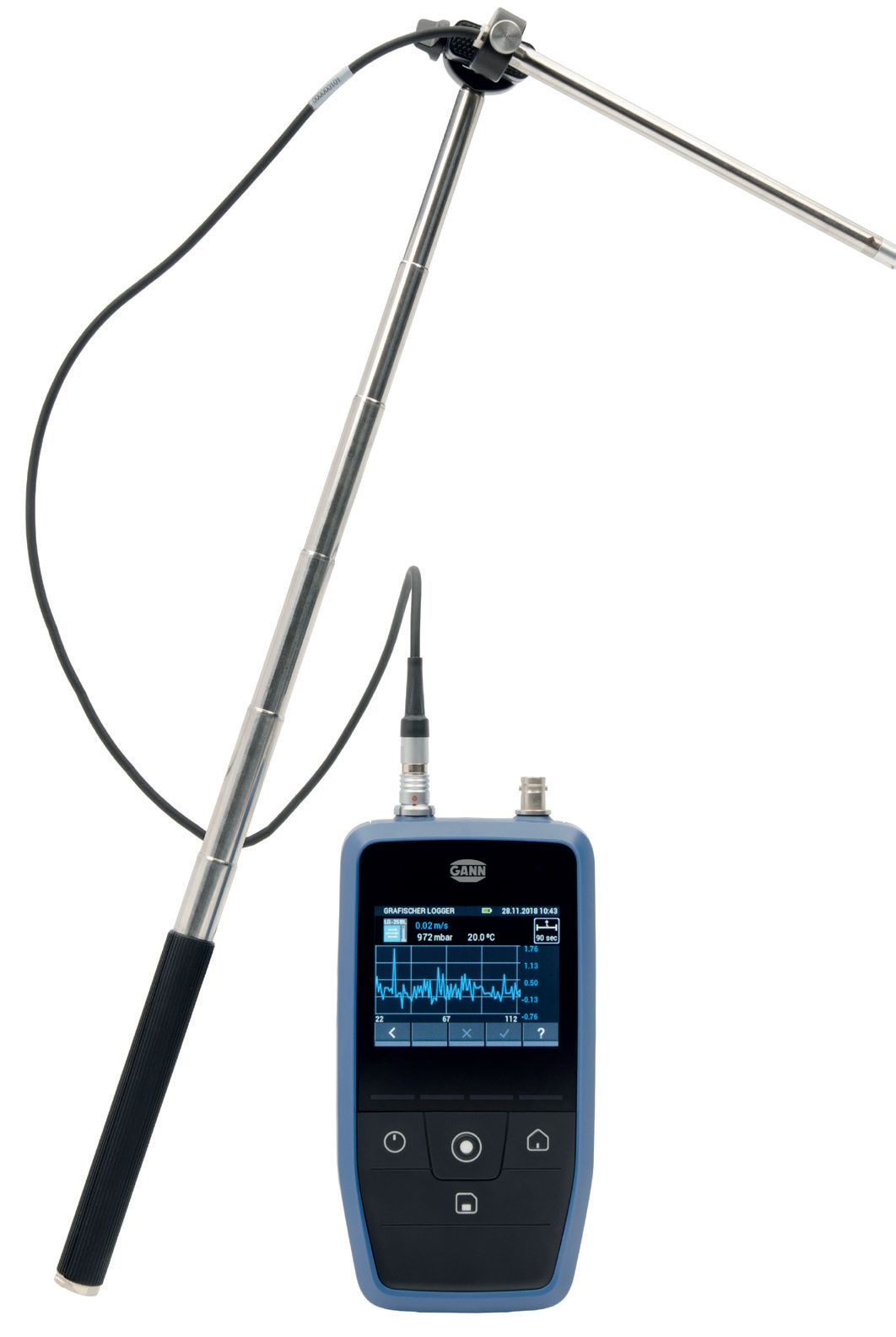

LUFTSTRÖMUNGSMESSUNG & REINRAUMANWENDUNG
In Kombination mit dem Lufgeschwindigkeitssensor LG-25 BL eignet sich die Hydromette® CH 17 ideal zur Messung kleinster Luftströmungen und zeichnet sich durch Langzeitstabilität, Richtungserkennung und schnelle Inbetriebnahme
aus. Eine Dokumentation der Messungen ist durch Speicherung der Messwerte mit Zeitstempel und Sensorseriennummer einfach zu erstellen. Die Luftgeschwindigkeitssensoren sind mit ISO-Kalibrierzertifikat optional erhältlich.
Für Reinraumanwendungen ist zudem eine Hochpräzisionskalibrierung für den Bereich um 0,45 m/s möglich.
