FAQ Gann CH 17 - Fragen und Antworten

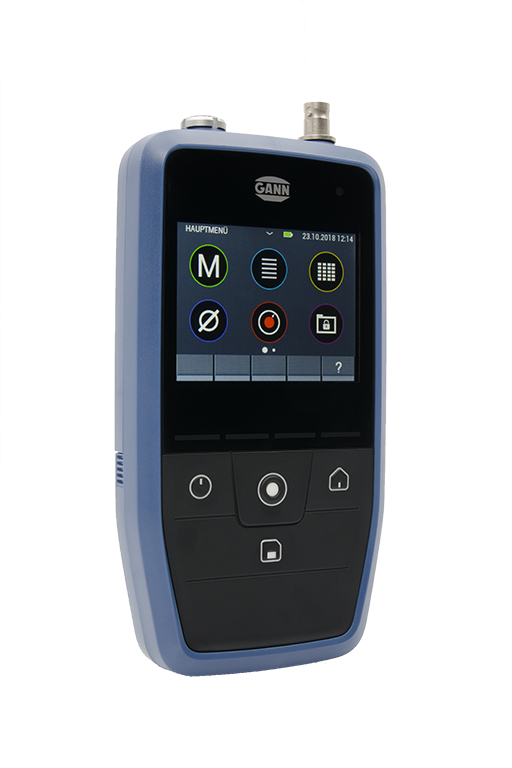

Das CH 17 von Gann ist ein elektronisches Handmessgerät, das zur präzisen Messung von verschiedenen Parametern in der Bau- und Gebäudetechnik entwickelt wurde. Es bietet eine benutzerfreundliche Schnittstelle und ermöglicht die Durchführung von Messungen mit hoher Genauigkeit. Zu den Hauptmerkmalen gehören ein digitales Display, verschiedene Messmodi sowie Funktionen zur Datenübertragung und Speicherung. Das Gerät ist robust gestaltet und eignet sich sowohl für den Innen- als auch für den Außeneinsatz, was es zu einem vielseitigen Werkzeug für Fachleute in der Bau- und Ingenieurbranche macht.
Welche Messbereiche deckt die Gann CH 17 ab?
Die CH 17 deckt die Messbereiche Holzfeuchte, Baufeuchte, Luftfeuchte, Lufttemperatur, Oberflächentemperatur, Materialtemperatur und Luftgeschwindigkeit ab.
Hierfür müssen jeweils die passenden Elektroden angeschlossen werden.
Hierfür müssen jeweils die passenden Elektroden angeschlossen werden.
Welche Infos zu den technischen Daten der Gann CH 17 gibt es?
- Es gibt zwei verschiedene Software-Varianten: Basis und Advanced
- Modernes Bedienkonzept: Bedienung über kapazitive Toucheingabe sowie haptische Silikon-Tasten
- Robustes 3,5“ TFT-Farbdisplay (Auflösung: 320 x 240 Pixel)
- Verarbeitung & Auswertung der Messdaten über die neue GANN Dialog Pro Software
- Micro-SD-Kartenslot zur Nutzung einer externen Speicherkarte
- Das Gerät wird mit 6x 1,5-V AA-Batterien ausgeliefert
- Alternativ ist eine externe Stromversorgung über USB (Anschluss einer Powerbank) möglich
- Erfüllt die Vorgaben der EN 14080:2013 und EN 15497:2014 für die Holzarten Fichte, Kiefer, europäische Lärche und Douglasie (zertifiziert durch die MPA Stuttgart).
| Länge | 0,205 m |
| Breite | 0,098 m |
| Höhe | 0,035 m |
Welche technischen Eigenschaften hat die Gann CH 17?
-
3,5“ TFT-Farbdisplay (Auflösung: 320 x 240 Pixel)
-
Modernes Bedienkonzept: Bedienung über kapazitive Toucheingabe sowie haptische Silikon-Tasten
-
Status-LEDs zeigen die verschiedenen Gerätezustände an
-
Multifunktionsgerät für alle verfügbaren Anwendungsgebiete
-
Lautsprecher
-
Mini-USB-Anschluss
-
Micro-SD-Kartenslot zur Nutzung einer externen Speicherkarte
-
Kontextsensitive HilfefunktionScreenshot-Funktion
-
Individuelle Kennlinien für 250 Holzarten und für über 20 Baustoffarten
-
Verarbeitung & Auswertung der Messdaten über die neue GANN Dialog Pro Software
-
Stromversorgung: 6x 1,5 V AA-Batterien oder externe Stromversorgung über USB (Anschluss einer Powerbank möglich)
-
Erfüllt die Anforderungen der EN 14080:2013 (Brettschichtholz,
-
Balkenschichtholz) und EN 15497:2014 (Keilgezinktes Vollholz)
-
Nach Österreich und in die Schweiz erfolgt der Versand OHNE Batterie!
Optional erhältlich:
Holzwerkstoffpaket I mit zusätzlichen Kennlinien für Holzfaserdämmstoffe, Furnierschichtholz und OSB-Platten
Holzwerkstoffpaket I mit zusätzlichen Kennlinien für Holzfaserdämmstoffe, Furnierschichtholz und OSB-Platten
Wo finde ich die Bedienungsanleitung der CH 17?
Hier können Sie die Bedienungsanleitung der CH 17 downloaden:
Bedienungsanleitung ausführlich
Bedienungsanleitung Kurzform
Zusätzliche Information
Bedienungsanleitung ausführlich
Bedienungsanleitung Kurzform
Zusätzliche Information
Welche Softwareversionen gibt es bei den Gann CH 17?
Die Standardsoftware der CH 17 ist die GANN Dialog Pro. - alternativ kann auch noch die Advanced Software aufgebucht werden:
Unterschiede Software-Versionen
| Basis | Advanced | |
| Sprachauswahl | ✓ | ✓ |
| Einheitssystem (metrisch/imperial) | ✓ | ✓ |
| Alarmwerte für Messgrößen | ✓ | ✓ |
| Screenshot-Funktion | ✓ | |
| Basismessung | ✓ | ✓ |
| Listenmessung | ✓ | ✓ |
| Rastermessung mit Richtungseinstellung | ✓ | |
| Mittelwertmessung | ✓ | ✓ |
| Datenlogger tabellarisch und graphisch | ✓ | |
| Projekte und Chargen interner Speicher | ✓ | ✓ |
| Projekte und Chargen SD-Karte | ✓ |
GANN Dialog Pro kann unter folgenden Betriebssystemen ausgeführt werden: Windows 7, Windows 8.x, Windows 10 und Windows 11.
Für die erfolgreiche Installation und Ausführung von GANN Dialog Pro sind folgende Voraussetzungen erforderlich:
- Microsoft .NET Framework 4.6 (x86 and x64)
- Mindestens 2 GB RAM-Speicher:
- Mindestens 5 GB Festplattenspeicher
Wenn diese Komponenten bereits installiert sind, können Sie die Anwendung von Ihrem PC oder Laptop aus starten.
Gibt es Produktvideos zur Gann CH 17?
Welche Messfunktionen hat die CH 17?
Basismessung

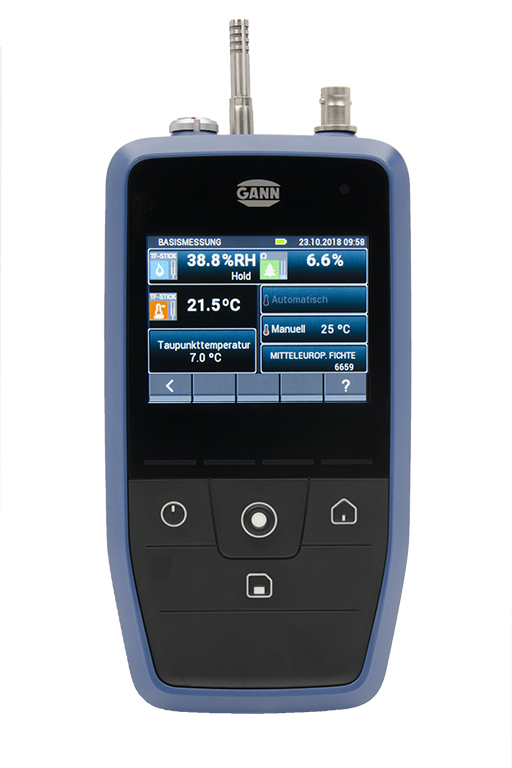

Für einzelne Messungen ohne Projektzusammenhang. Im Beispiel erscheinen in der linken Hälfte des Displays Messdaten eines angeschlossenen TF-Sticks, rechts die Daten und Einstellungen einer Holzfeuchtemessung am Beispiel mitteleuropäischer Fichte.
Listenmessung
Messwerte können unkompliziert nacheinander abgespeichert werden (mit Datum und Uhrzeit). Die farblig hinterlegten Felder bieten zusätzliche Informationen (z.B. Min/Max).
Rastermessung

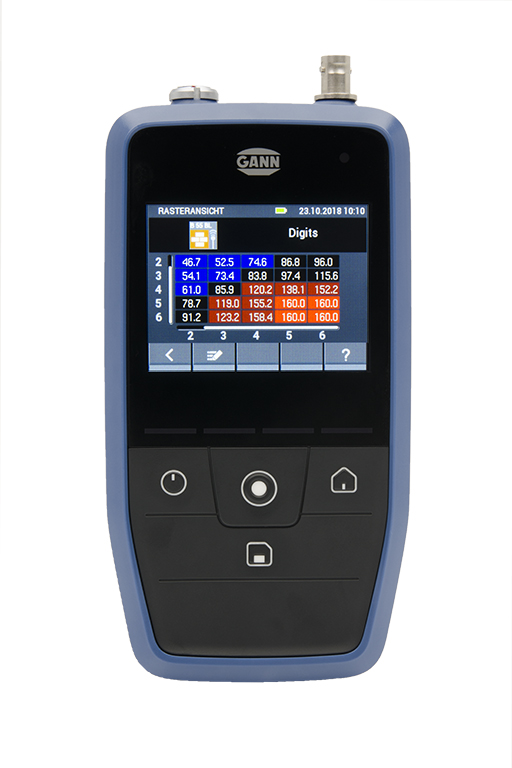

Die Hydromette® CH 17 ermöglicht die Darstellung von variablen Messrastern (max. 10x10). Abweichungen vom Mittelwert werden dabei farbig dargestellt.
Grafische Log-Funktion
Ermöglicht einen schnellen Überblick über die gegebenen Bedingungen. Die Grafik kann nach der Messung gespeichert und zur späteren Auswertung genutzt werden. Die Abbildung zeigt verschiedene Klima-Daten sowie daraus resultierende Größen, wie zum Beispiel die Taupunkttemperatur.
Mittelwertmessung
Bietet die Möglichkeit, eine Tendenz (für Referenzwerte) aus bis zu 10 Messwerten zu erkennen. Somit wird die Durchführung von Vergleichsmessungen erleichtert.
Datenstruktur
Projekt > Charge > Messwert – Projekte und Chargen können individuell benannt werden, um die Messwerte zu strukturieren und zu verwalten.
Datenlogger
Für längerfristige Klima-Überwachung (Luftfeuchte und Lufttemperatur) mit anschließender Auswertung über die GANN Dialog Pro Software. Bis zu 31 Tagen kann aufgezeichnet werden, die Anzahl der Messwerte ist abhängig vom eingestellten Intervall.
Menüführung in verschiedenen Sprachen
Die Menüführung ist aktuell in Deutsch und Englisch verfügbar. Die Sprache kann jederzeit geändert werden.
Screenshot-Funktion
Kein Fotografieren des Displays mehr nötig – erleichtert die Dokumentation der gemessenen Werte.
LUFTSTRÖMUNGSMESSUNG & REINRAUMANWENDUNG

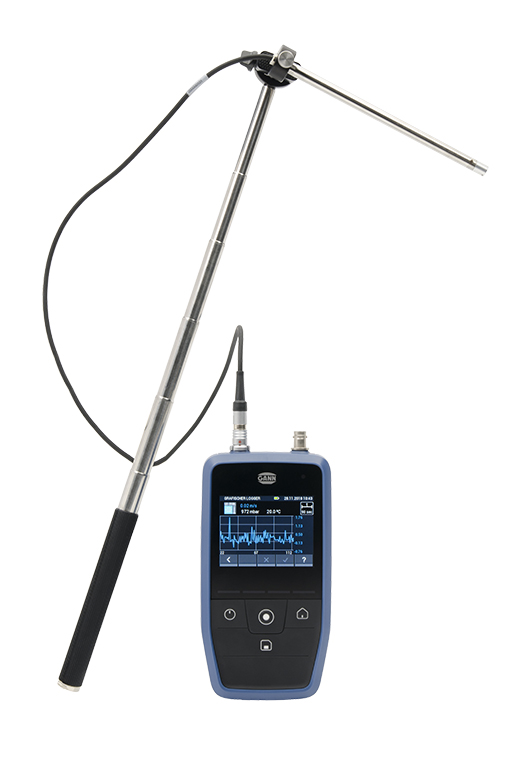

In Kombination mit dem Lufgeschwindigkeitssensor LG-25 BL eignet sich die Hydromette® CH 17 ideal zur Messung kleinster Luftströmungen und zeichnet sich durch Langzeitstabilität, Richtungserkennung und schnelle Inbetriebnahme
aus. Eine Dokumentation der Messungen ist durch Speicherung der Messwerte mit Zeitstempel und Sensorseriennummer einfach zu erstellen. Die Luftgeschwindigkeitssensoren sind mit ISO-Kalibrierzertifikat optional erhältlich.
Für Reinraumanwendungen ist zudem eine Hochpräzisionskalibrierung für den Bereich um 0,45 m/s möglich.
Für einzelne Messungen ohne Projektzusammenhang. Im Beispiel erscheinen in der linken Hälfte des Displays Messdaten eines angeschlossenen TF-Sticks, rechts die Daten und Einstellungen einer Holzfeuchtemessung am Beispiel mitteleuropäischer Fichte.
Listenmessung
Messwerte können unkompliziert nacheinander abgespeichert werden (mit Datum und Uhrzeit). Die farblig hinterlegten Felder bieten zusätzliche Informationen (z.B. Min/Max).
Rastermessung
Die Hydromette® CH 17 ermöglicht die Darstellung von variablen Messrastern (max. 10x10). Abweichungen vom Mittelwert werden dabei farbig dargestellt.
Grafische Log-Funktion
Ermöglicht einen schnellen Überblick über die gegebenen Bedingungen. Die Grafik kann nach der Messung gespeichert und zur späteren Auswertung genutzt werden. Die Abbildung zeigt verschiedene Klima-Daten sowie daraus resultierende Größen, wie zum Beispiel die Taupunkttemperatur.
Mittelwertmessung
Bietet die Möglichkeit, eine Tendenz (für Referenzwerte) aus bis zu 10 Messwerten zu erkennen. Somit wird die Durchführung von Vergleichsmessungen erleichtert.
Datenstruktur
Projekt > Charge > Messwert – Projekte und Chargen können individuell benannt werden, um die Messwerte zu strukturieren und zu verwalten.
Datenlogger
Für längerfristige Klima-Überwachung (Luftfeuchte und Lufttemperatur) mit anschließender Auswertung über die GANN Dialog Pro Software. Bis zu 31 Tagen kann aufgezeichnet werden, die Anzahl der Messwerte ist abhängig vom eingestellten Intervall.
Menüführung in verschiedenen Sprachen
Die Menüführung ist aktuell in Deutsch und Englisch verfügbar. Die Sprache kann jederzeit geändert werden.
Screenshot-Funktion
Kein Fotografieren des Displays mehr nötig – erleichtert die Dokumentation der gemessenen Werte.
LUFTSTRÖMUNGSMESSUNG & REINRAUMANWENDUNG
In Kombination mit dem Lufgeschwindigkeitssensor LG-25 BL eignet sich die Hydromette® CH 17 ideal zur Messung kleinster Luftströmungen und zeichnet sich durch Langzeitstabilität, Richtungserkennung und schnelle Inbetriebnahme
aus. Eine Dokumentation der Messungen ist durch Speicherung der Messwerte mit Zeitstempel und Sensorseriennummer einfach zu erstellen. Die Luftgeschwindigkeitssensoren sind mit ISO-Kalibrierzertifikat optional erhältlich.
Für Reinraumanwendungen ist zudem eine Hochpräzisionskalibrierung für den Bereich um 0,45 m/s möglich.
Was ist der grafische Kurzzeit-Log bei der CH 17 ?
Die CH 17 verfügt über einen grafischen Kurzzeit-Log, bei welchem Messdaten wie Luftfeuchte und Temperatur in Echtzeit als Grafik angezeigt werden. Dieser Log kann mit Namen versehen und auch gespeichert werden. Diese Funktion ist für eine kurzfirstige Messung zur Beobachtung der Werte geeignet.
Gibt es die CH 17 auch im Set mit verschiedenen Elektroden?
Die CH 17 ist in verschiedenen Set erhältlich:
Gann meets 4proof BL 17 Set (mit CH17, 4proof Elektroden, B55BL, M20, Koffer, TF Stick, Prüfadapter, Messkabel) <---- Unser Preis / Leistungstipp
Gann Hydromette CH 17 - Set 5 (LG-25 BL, TF-Stick 16 K-25 M, MK18, MK26, BK LG-II) #3155
Gann Hydromette CH 17 - Set 4 (B55BL, TF-IR BL, M20, M25-100, MK8, MK26, TF-Stick 16K25P, MK18, M6, M6-Bi300, Prüfadapter Holz, Prüfadapter Bau, BK 14-IV) #3154
Gann Hydromette CH 17 - Set 3 (B55BL, TF-IR BL, M20, M25-100, MK8, MK26, Prüfadapter Holz, Prüfadapter Bau, BK 14-IV)
Gann Hydromette CH 17 - Set 2 (M18, M20, MK8, MK26, Prüfadapter Holz, BK14-IV) #3152
Gann Hydromette CH 17 - Set 1 (M20, MK 8, MK 26, Prüfadapter Holz, BK 14-IV)
Gann meets 4proof BL 17 Set (mit CH17, 4proof Elektroden, B55BL, M20, Koffer, TF Stick, Prüfadapter, Messkabel) <---- Unser Preis / Leistungstipp
Gann Hydromette CH 17 - Set 5 (LG-25 BL, TF-Stick 16 K-25 M, MK18, MK26, BK LG-II) #3155
Gann Hydromette CH 17 - Set 4 (B55BL, TF-IR BL, M20, M25-100, MK8, MK26, TF-Stick 16K25P, MK18, M6, M6-Bi300, Prüfadapter Holz, Prüfadapter Bau, BK 14-IV) #3154
Gann Hydromette CH 17 - Set 3 (B55BL, TF-IR BL, M20, M25-100, MK8, MK26, Prüfadapter Holz, Prüfadapter Bau, BK 14-IV)
Gann Hydromette CH 17 - Set 2 (M18, M20, MK8, MK26, Prüfadapter Holz, BK14-IV) #3152
Gann Hydromette CH 17 - Set 1 (M20, MK 8, MK 26, Prüfadapter Holz, BK 14-IV)
Allgemeine Infos zur Gann CH 17?
Die Hydromette CH 17 ist ein multifunktionales Messgerät zur Erfassung von Holz-, Bau- und Luftfeuchte sowie Temperatur und Luftgeschwindigkeit.
Das robuste Touch-Display ermöglicht in Verbindung mit modernen Auswertungs- und Speichermöglichkeiten eine völlig neue Optionsvielfalt.
Im Bereich der Holzfeuchte-Messung werden je nach Holzstärke und -beschaffenheit verschiedene Widerstandsmesselektroden verwendet. Somit sind Präzisionsmessungen von Schnittholz (bis 180 mm Stärke), Span- und OSB-Platten, Furnieren, Hackschnitzeln und ähnlichen Schüttgütern möglich. Die automatische Temperaturkompensation korrigiert Messwerte abhängig von der Holztemperatur.

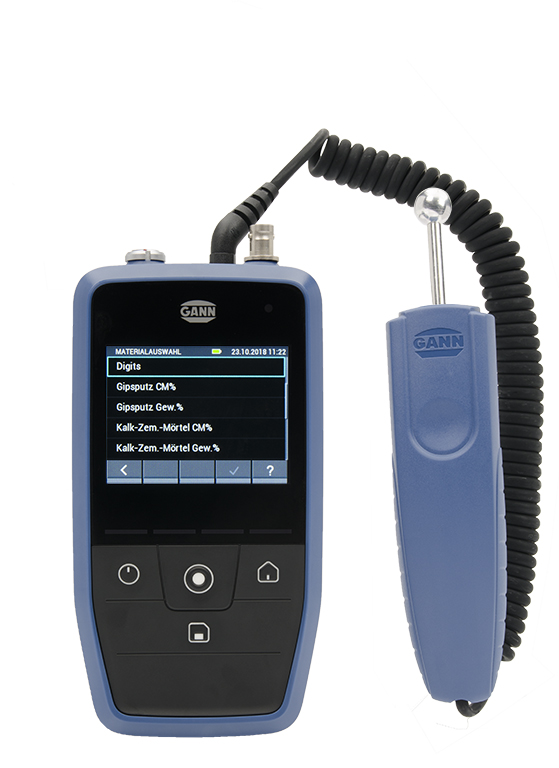

Für die zerstörungsfreie Feuchtemessung von Baustoffen (z.B. Estriche, Mörtel, Putze, Beton, Ziegel, Isolier- und Dämmstoffe) wird das kapazitive Messverfahren eingesetzt. Die zeitsparende Anwendungsweise eignet sich optimal für das Ermitteln von Leckagen oder für die Überwachung von Abtrocknungsprozessen in Neubauten oder bei Sanierungsarbeiten.
Zur Erstellung von exakten Feuchtigkeitsprofilen und für Tiefenmessungen in Baustoffen stehen spezielle Widerstandsmesselektroden für die verschiedenen Anwendungszwecke zur Verfügung.

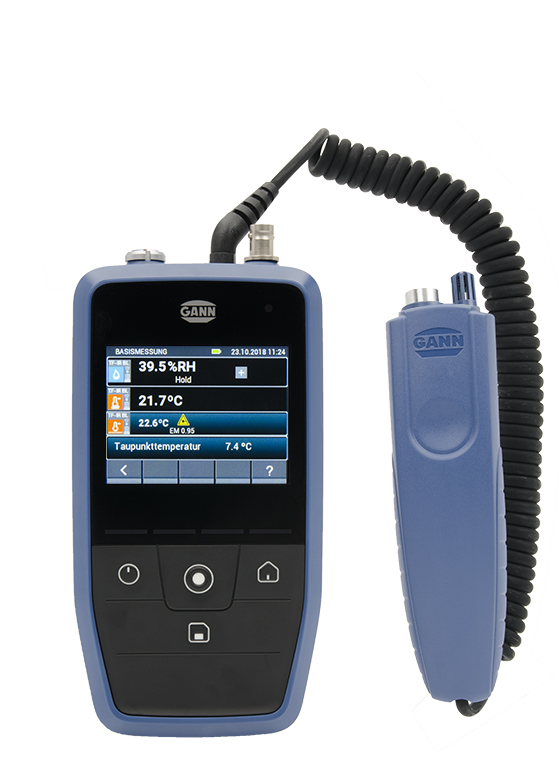

Luftfeuchte und Lufttemperatur werden mit den Sonden der Serie RF-T und RH-T erfasst, die mit hochwertigen Sensoren ausgestattet sind.
Neben der Lufttemperatur können Oberflächentemperaturen (auf Pt100- oder Infrarot-Basis) und Materialtemperaturen (ebenfalls auf Pt100-Basis) gemessen werden.
In Kombination mit dem Lufgeschwindigkeitssensor LG-25 BL eignet sich die Hydromette CH 17 ideal zur Messung kleinster Luftströmungen und zeichnet sich durch Langzeitstabilität, Richtungserkennung und schnelle Inbetriebnahme aus.
Für Reinraumanwendungen ist zudem eine Hochpräzisionskalibrierung für den Bereich um 0,45 m/s möglich.
Mit den verschiedenen Auswertungs- und Speichermöglichkeiten (besonders in Verbindung mit der Software GANN Dialog Pro) ist das Gerät z.B. für Sachverständige eine unverzichtbare Hilfe. Aber auch allen anderen Berufsgruppen aus der Baubranche bietet die Hydromette CH 17 optimale Unterstützung, da sie vielfältigste Anforderungen abdeckt.
Das robuste Touch-Display ermöglicht in Verbindung mit modernen Auswertungs- und Speichermöglichkeiten eine völlig neue Optionsvielfalt.
Im Bereich der Holzfeuchte-Messung werden je nach Holzstärke und -beschaffenheit verschiedene Widerstandsmesselektroden verwendet. Somit sind Präzisionsmessungen von Schnittholz (bis 180 mm Stärke), Span- und OSB-Platten, Furnieren, Hackschnitzeln und ähnlichen Schüttgütern möglich. Die automatische Temperaturkompensation korrigiert Messwerte abhängig von der Holztemperatur.
Für die zerstörungsfreie Feuchtemessung von Baustoffen (z.B. Estriche, Mörtel, Putze, Beton, Ziegel, Isolier- und Dämmstoffe) wird das kapazitive Messverfahren eingesetzt. Die zeitsparende Anwendungsweise eignet sich optimal für das Ermitteln von Leckagen oder für die Überwachung von Abtrocknungsprozessen in Neubauten oder bei Sanierungsarbeiten.
Zur Erstellung von exakten Feuchtigkeitsprofilen und für Tiefenmessungen in Baustoffen stehen spezielle Widerstandsmesselektroden für die verschiedenen Anwendungszwecke zur Verfügung.
Luftfeuchte und Lufttemperatur werden mit den Sonden der Serie RF-T und RH-T erfasst, die mit hochwertigen Sensoren ausgestattet sind.
Neben der Lufttemperatur können Oberflächentemperaturen (auf Pt100- oder Infrarot-Basis) und Materialtemperaturen (ebenfalls auf Pt100-Basis) gemessen werden.
In Kombination mit dem Lufgeschwindigkeitssensor LG-25 BL eignet sich die Hydromette CH 17 ideal zur Messung kleinster Luftströmungen und zeichnet sich durch Langzeitstabilität, Richtungserkennung und schnelle Inbetriebnahme aus.
Für Reinraumanwendungen ist zudem eine Hochpräzisionskalibrierung für den Bereich um 0,45 m/s möglich.
Mit den verschiedenen Auswertungs- und Speichermöglichkeiten (besonders in Verbindung mit der Software GANN Dialog Pro) ist das Gerät z.B. für Sachverständige eine unverzichtbare Hilfe. Aber auch allen anderen Berufsgruppen aus der Baubranche bietet die Hydromette CH 17 optimale Unterstützung, da sie vielfältigste Anforderungen abdeckt.
