Gann Hydromette BL E 2 – Set 7 (Art.-Nr. 30012309-801540)
Baufeuchte zerstörungsfrei aufspüren, gezielt nachmessen – und auch Holzfeuchte bestimmen: Das Set 7 ist unser speziell zusammengestelltes Komplettpaket rund um die neue Gann Hydromette BL E 2. Die BL E 2 ist laut Gann ein Mehrzweck-Messgerät für Baufeuchte, Holzfeuchte und Temperatur.
Mit der kapazitiven Kugelelektrode B 55 BL spüren Sie Feuchtigkeit in Wänden, Decken und Fußböden zerstörungsfrei auf und erkennen die Feuchtigkeitsverteilung – Tiefenwirkung bis max. 120 mm (abhängig von der Materialdichte). Auffällige Stellen messen Sie anschließend nach dem Widerstands-Messprinzip nach: mit dem 4proof Flachelektrodenpaar in Rand- und Schwimmfugen von Estrichen und Dämmstoffen, mit dem 4proof Randfugen-Elektrodenpaar über Schwimmfuge oder Fliesenkreuz und mit der Einschlag-Elektrode M 20 in Holz (bis 50 mm Stärke) sowie in weichen Baustoffen wie Putz, Gips oder Gasbeton.
Für Baustoffe (z. B. Estriche, Mörtel, Putze, Beton, Ziegel, Isolier- und Dämmstoffe) sind im Gerät Kennlinien hinterlegt – die Messwerte werden direkt in Gew.-% oder CM-% angezeigt. Die B 55 BL eignet sich außerdem als Vorprüfgerät für CM-Messungen.
Besonders geeignet für: Sachverständige, Maler, Innenausbauer, Parkettverleger, Bautrocknungsfirmen, Baufirmen, Bauträger, Architekten und Wohnbauunternehmen.
Ihre Vorteile auf einen Blick
- Kombigerät für Baufeuchte, Holzfeuchte, Oberflächen- und Materialtemperatur (Temperatur mit optionalen Pt100-Fühlern)
- Zerstörungsfrei scannen (B 55 BL) und widerstandsbasiert nachmessen – alles in einem Set
- Selbstleuchtendes OLED-Display und intuitives, übersichtliches Menüsystem
- Direkte Anzeige der Feuchtewerte in Gew.-% (Holz) bzw. Gew.-% / CM-% (Baustoffe), Auflösung 0,1 %
- Messwerte in Chargen speichern und in die Software Gann Dialog Pro übertragen; USB-Schnittstelle, Firmware updatefähig
- Premium-Steckverbinder für maximale Zuverlässigkeit
- Multi-Elektroden-Gerät: laut Gann 21 Elektroden und Fühler anschließbar
- Komplett einsatzbereit im 4proof-Spezialkoffer – auf Wunsch im großen Messkoffer MEKOGRO

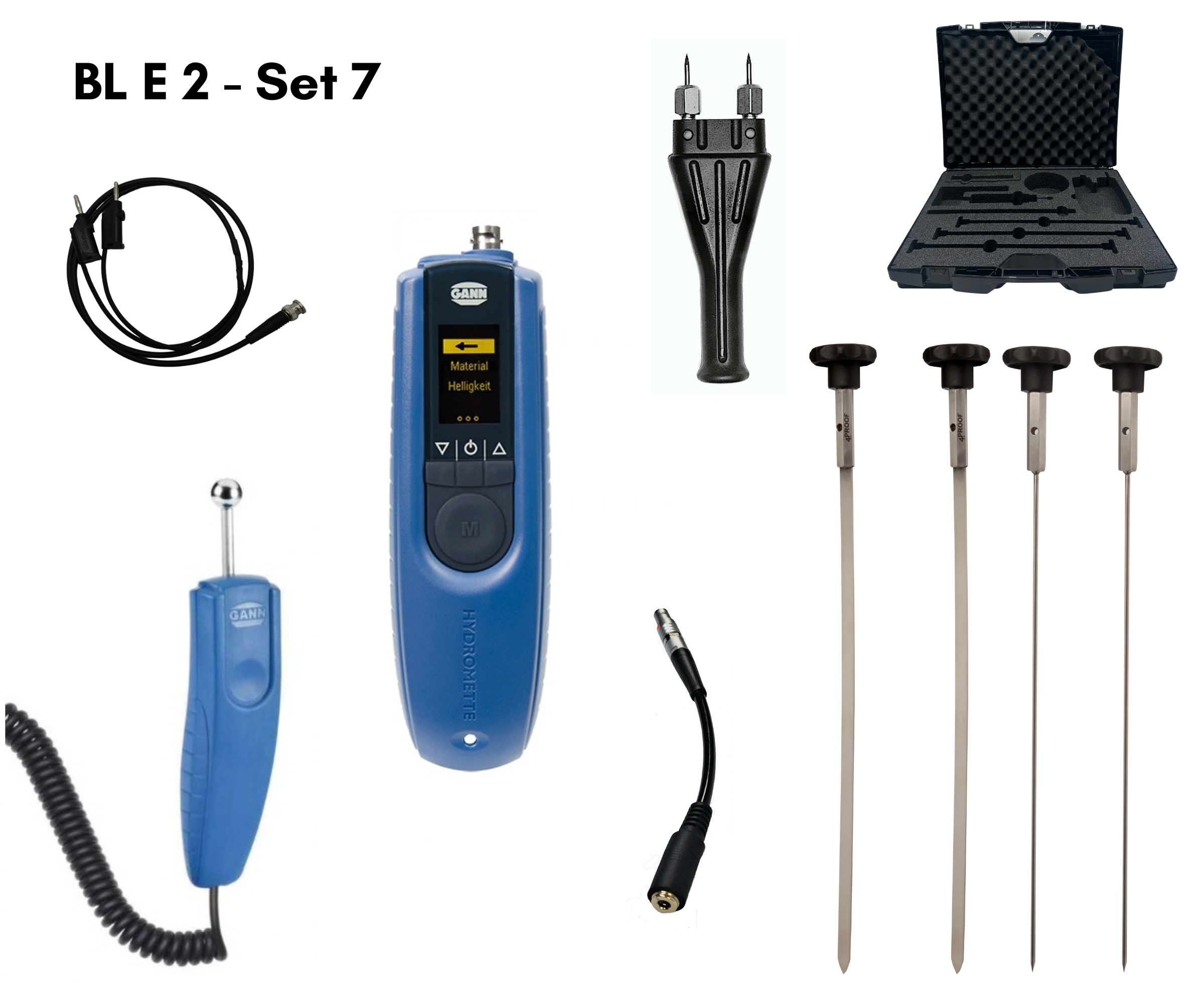

Lieferumfang Set 7 (Art.-Nr. 30012309-801540)
- Gann Hydromette BL E 2 (Art.-Nr. 30011310) – inkl. 9-V-Batterie
Hinweis: Nach Österreich und in die Schweiz erfolgt der Versand ohne Batterie! - Kapazitive Baufeuchte-Elektrode B 55 BL (Art.-Nr. 31013755)

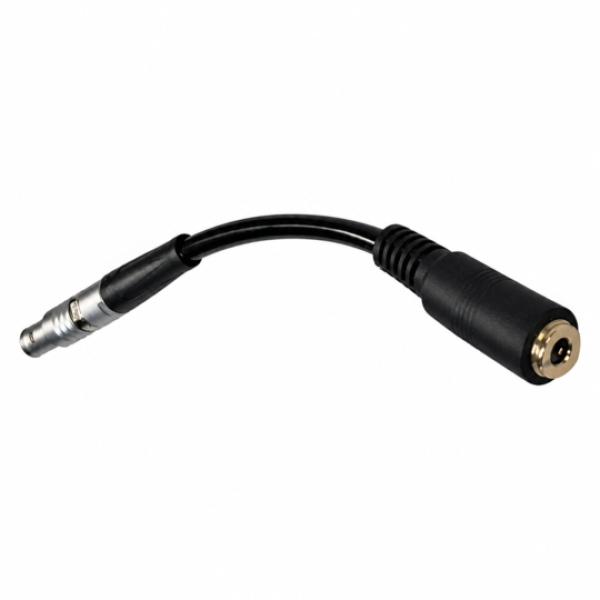

- Adapterkabel AK 2 (NM-AE) (Art.-Nr. 31016732) – verbindet die neue 4-polige Buchse der BL E 2 mit Elektroden mit 3,5-mm-Stecker
- Einschlag-Elektrode M 20 (Art.-Nr. 31003300) – inkl. je 10 Elektrodenspitzen 16 mm und 23 mm
- 10 Elektrodenspitzen ohne Isolation, 16 mm (Art.-Nr. 31004610) – im Lieferumfang der M 20
- 10 Elektrodenspitzen ohne Isolation, 23 mm (Art.-Nr. 31004620) – im Lieferumfang der M 20
- 4proof Flachelektrodenpaar 300 mm inkl. Griffstück (Art.-Nr. 700400)
- 4proof Randfugen-Elektrodenpaar 300 mm (Einsteckelektroden) inkl. Griffstück (Art.-Nr. 700410)
- 4proof Messkabel „HEAVY“ (1,20 m, BNC) (Art.-Nr. 500160)
- Koffer für 4proof Messgerätesets (Art.-Nr. 801540) – Standard (497 × 411 × 120 mm, Ausschnitte für 2 BL-Geräte, 4proof-Elektroden und weiteres Zubehör)
Koffer-Option: Statt des Spezialkoffers erhalten Sie das Set gegen Aufpreis auch im XXL-Messkoffer MEKOGRO (Art.-Nr. 108724) – Platz für mindestens 2 BL-Geräte oder die CH 17, mit zwei Schaumstoffeinlagen in Deckel und Boden.
Technische Daten Hydromette BL E 2
| Merkmal | Wert |
|---|---|
| Baufeuchte (Widerstand) | 0,1 bis 42,2 Gew.-% / 0,1 bis 9,6 CM-% – Dämm- und Isolierstoffe 0,7 bis 60 Gew.-% – Scanbereich 2,3 bis 87 digits |
| Baufeuchte (kapazitiv, B 55 BL) | Scan-Modus 0 bis 200 digits |
| Holzfeuchte (Widerstand) | 5,5 bis 58 % (atro) |
| Oberflächentemperatur (Pt100) | -50 bis 250 °C – nur mit optionalem Fühler OT 100 BL |
| Materialtemperatur (Pt100) | -50 bis 350 °C – nur mit optionalen Fühlern ET 10 BL oder TT 40 BL |
| Holzsortenkorrektur | Kennliniengruppen 2 und 3 enthalten (basierend auf der 4-Stufen-Holzsortenkorrektur) |
| Anzeige | Selbstleuchtendes OLED-Display, Auflösung 0,1 % |
| Datenspeicher / Schnittstelle | Messwerte in Chargen speicherbar, Übertragung in Gann Dialog Pro, USB-Schnittstelle, Firmware-Update über Gann Dialog Pro |
| Stromversorgung | 9-V-Batterie (im Lieferumfang) |
| Abmessungen (L × B × H) | 175 × 50 × 30 mm |
| Gewicht | 0,16 kg |
Kapazitive Baufeuchte-Elektrode B 55 BL (Art.-Nr. 31013755)
- Kugelsonde zum zerstörungsfreien Aufspüren von Feuchtigkeit in Baustoffen aller Art und zur Erkennung der Feuchtigkeitsverteilung in Wänden, Decken und Fußböden
- Kapazitives Hochfrequenz-Messverfahren, Tiefenwirkung bis max. 120 mm (abhängig von der Materialdichte)
- Auto-Sensor-Technologie: Die Hydromette erkennt die Elektrode automatisch
- Einstellbarer Grenzwert (0,1 bis 200 digits) mit akustischem Warnsignal
- Ideales Vorprüfgerät für CM-Messungen und widerstandsbasierte Messungen
Einschlag-Elektrode M 20 (Art.-Nr. 31003300)
- Holzfeuchte-Messungen an Schnittholz, Span- und OSB-Platten sowie Parkett bis 50 mm Stärke – mit einem Hammer auch in harte Hölzer wie Buche einschlagbar
- Feuchtemessungen in weichen, abgebundenen Baustoffen (z. B. Putz, Gips, Gasbeton) sowie in Dämm- und Isolierstoffen
- Elektrodenkörper aus schlagfestem Kunststoff
- Dient als Trägersystem für weitere Elektrodenpaare (z. B. M 20-OF 15, M 20-HW 200/300, M 20-Bi 200/300, M 6-150/250)
4proof-Elektroden im Set
- Flachelektrodenpaar 300 mm: Estrich- und Dämmstoffmessung in Rand- bzw. Schwimmfugen – die 30 cm Arbeitslänge erreicht auch Fußbodenaufbauten ab 21 cm, z. B. über die Estrichfuge bei nur gelösten Sockelleisten
- Randfugen-Elektrodenpaar 300 mm: Baufeuchte in tiefen Fußbodenaufbauten und Dämmschichten über Schwimmfuge bzw. Fliesenkreuz
- Messkabel „HEAVY“: baustellentaugliches 1,20-m-Messkabel mit BNC-Anschluss, Stecker auch mit Handschuhen wechselbar
Paketangebote zur Hydromette BL E 2
Sie benötigen eine andere Ausstattung? Die BL E 2 gibt es auch in diesen Gann-Sets:
Gann Hydromette BL E 2 – Set 1 (Art.-Nr. 30012305) – Baufeuchte in harten und weichen Baustoffen bis 70 mm
- Hydromette BL E 2 (Art.-Nr. 30011310)
- Einstech-Elektrodenpaar M 6 (Art.-Nr. 31003700)
- Kontaktmasse (Art.-Nr. 31005400)
- Messkabel MK 8 (Art.-Nr. 31006210)
- Bereitschaftskoffer BK 14-I (Art.-Nr. 31005061)
Gann Hydromette BL E 2 – Set 3 (Art.-Nr. 30012306) – zerstörungsfrei aufspüren und gezielt nachmessen
- Hydromette BL E 2 (Art.-Nr. 30011310)
- Kapazitive Baufeuchte-Elektrode B 55 BL (Art.-Nr. 31013755)
- Adapterkabel AK 2 (NM-AE) (Art.-Nr. 31016732)
- Einstech-Elektrodenpaar M 6 (Art.-Nr. 31003700)
- Kontaktmasse (Art.-Nr. 31005400)
- Messkabel MK 8 (Art.-Nr. 31006210)
- Bereitschaftskoffer BK 14-I (Art.-Nr. 31005061)
Gann Hydromette BL E 2 – Set 4 (Art.-Nr. 30012307) – zusätzlich mit Bürsten-Elektroden für Feuchteprofile ohne Kontaktmittel
- Hydromette BL E 2 (Art.-Nr. 30011310)
- Kapazitive Baufeuchte-Elektrode B 55 BL (Art.-Nr. 31013755)
- Adapterkabel AK 2 (NM-AE) (Art.-Nr. 31016732)
- Einstech-Elektrodenpaar M 6 (Art.-Nr. 31003700)
- Bürsten-Elektrodenpaar M 25-100 (Art.-Nr. 31003740)
- Kontaktmasse (Art.-Nr. 31005400)
- Messkabel MK 8 (Art.-Nr. 31006210)
- Bereitschaftskoffer BK 14-I (Art.-Nr. 31005061)
Gann Hydromette BL E 2 – Set 5 (Art.-Nr. 30012308) – Holzfeuchte bis 50 mm und weiche Baustoffe
- Hydromette BL E 2 (Art.-Nr. 30011310)
- Einschlag-Elektrode M 20 (Art.-Nr. 31003300)
- Messkabel MK 8 (Art.-Nr. 31006210)
- Bereitschaftskoffer BK 14-I (Art.-Nr. 31005061)
Weitere Komplettsets aus unserem Shop mit der BL E 2
- Gann BL 21 „Baufeuchte“ mit Hydromette BL E 2 – inkl. TF-IR 2, Bürsten-, Einstech- und Flachelektroden
- Gann BL 33 „Baufeuchte“ Komplettset mit Hydromette BL E 2 – inkl. TF 3, Bürsten-, Flach- und Einsteckelektroden
Nur das Messgerät ohne Zubehör: Gann Hydromette BL E 2 (Art.-Nr. 30011310)
Passendes Zubehör
Elektroden für Holzfeuchte
- Ramm-Elektrode M 18 (Art.-Nr. 31003500)
- Oberflächen-Messkappen M 20-OF 15 (Art.-Nr. 31004315)
- Umrüstsatz M 20-DS 16 (Art.-Nr. 31004310)
- Einsteck-Elektrodenspitzen M 20-HW 200 (Art.-Nr. 31004350)
- Einsteck-Elektrodenspitzen M 20-HW 300 (Art.-Nr. 31004355)
Elektroden für Baufeuchte (Widerstands-Messung)
- Einstech-Elektrodenpaar M 6 (Art.-Nr. 31003700)
- Tiefen-Elektrode M 21-100 (Art.-Nr. 31003200)
- Tiefen-Elektrode M 21-250 (Art.-Nr. 31003250)
- Bürsten-Elektrodenpaar M 25-100 (Art.-Nr. 31003740)
- Bürsten-Elektrodenpaar M 25-300 (Art.-Nr. 31003743)
- Flach-Elektrodenpaar M 6-Bi 200 (Art.-Nr. 31003702)
- Flach-Elektrodenpaar M 6-Bi 300 (Art.-Nr. 31003703)
- Einsteck-Elektrodenspitzen M 20-Bi 200 (Art.-Nr. 31004360)
- Einsteck-Elektrodenspitzen M 20-Bi 300 (Art.-Nr. 31004365)
- Einsteck-Elektrodenspitzen M 6-150 (Art.-Nr. 31003706)
- Einsteck-Elektrodenspitzen M 6-250 (Art.-Nr. 31003707)
- Kontaktmasse (Art.-Nr. 31005400)
Temperaturfühler (Pt100)
- Oberflächen-Temperaturfühler OT 100 BL (Art.-Nr. 31013170) – Oberflächentemperatur -50 bis 250 °C
- Einstech-Temperaturfühler ET 10 BL (Art.-Nr. 31013165) – Fühlerrohr 100 mm, bis 250 °C
- Tauch-/Einstech-Temperaturfühler TT 40 BL (Art.-Nr. 31013180) – Fühlerrohr 380 mm, bis 350 °C
Ersatzspitzen für die M 20
- Elektrodenspitzen ohne Isolation, 16 mm (Art.-Nr. 31004610)
- Elektrodenspitzen ohne Isolation, 23 mm (Art.-Nr. 31004620)
Kabel, Adapter, Prüfadapter und Koffer
- Messkabel MK 8 (Art.-Nr. 31006210)
- Verbindungskabel MK 16 (Art.-Nr. 31016710)
- BNC-Adapter (Art.-Nr. 31006050)
- Prüfadapter Holzfeuchte (Art.-Nr. 31006070)
- Prüfadapter Baufeuchte (Art.-Nr. 31006071)
- Bereitschaftskoffer BK 14-I (Art.-Nr. 31005061)
- Bereitschaftskoffer BK 14-II (Art.-Nr. 31005062)
- XXL-Messkoffer MEKOGRO (Art.-Nr. 108724)
Bedienungsanleitungen
- Bedienungsanleitung Hydromette BL E 2 (Deutsch) bei Gann (PDF, öffnet in neuem Fenster)
- Kurzanleitung Hydromette BL E 2 (Deutsch) bei Gann (PDF, öffnet in neuem Fenster)
- Kurzanleitung Baufeuchte-Elektrode B 55 BL (Deutsch) bei Gann (PDF, öffnet in neuem Fenster)
- Operating Instructions Hydromette BL E 2 (English) bei Gann (PDF, öffnet in neuem Fenster)
Anwendungsvideos auf unserem YouTube-Kanal: Wie misst man richtig? Auf unserem Kanal zeigen wir Ihnen die Anwendung verschiedener Messgeräte und Elektroden in der Praxis.
Zum YouTube-Kanal von sachverstaendigen-bedarf.de (YouTube, öffnet in neuem Fenster)
Häufige Fragen zur Gann Hydromette BL E 2 – Set 7 (FAQ)
Was kann ich mit dem Set 7 messen?
Mit der B 55 BL spüren Sie Feuchtigkeit in Wänden, Decken und Böden zerstörungsfrei auf. Mit den 4proof Flach- und Einsteckelektroden messen Sie Estriche und Dämmstoffe über Rand- und Schwimmfugen bzw. das Fliesenkreuz, mit der Einschlag-Elektrode M 20 Holz bis 50 mm Stärke und weiche Baustoffe wie Putz, Gips oder Gasbeton. Für Temperaturmessungen benötigen Sie zusätzlich einen Pt100-Fühler (OT 100 BL, ET 10 BL oder TT 40 BL).
Worin unterscheidet sich das Set 7 von den Gann-Sets 1, 3, 4 und 5?
Die Gann-Sets 1, 3 und 4 enthalten das Einstech-Elektrodenpaar M 6 mit Kontaktmasse (Set 3 und 4 zusätzlich die B 55 BL, Set 4 außerdem die Bürsten-Elektroden M 25-100), Set 5 die M 20. Alle Gann-Sets werden mit Messkabel MK 8 im Bereitschaftskoffer BK 14-I geliefert. Unser Set 7 kombiniert B 55 BL und M 20 mit 4proof Flach- und Einsteckelektroden für Messungen in Rand- und Schwimmfugen – im 4proof-Spezialkoffer.
Was ist neu an der BL E 2 gegenüber der BL E?
Laut Gann verfügt die BL E 2 über ein selbstleuchtendes OLED-Display, ein neues Menüsystem, Premium-Steckverbinder, die Speicherung von Messwerten in Chargen mit Übertragung in Gann Dialog Pro sowie eine USB-Schnittstelle für Firmware-Updates.
Wofür brauche ich das Adapterkabel AK 2?
Die BL E 2 besitzt eine neue 4-polige Buchse. Das Adapterkabel AK 2 verbindet sie mit Elektroden, die einen 3,5-mm-Stecker haben.
Was bedeutet die Anzeige „digits“?
Digits sind dimensionslose Anzeigewerte. Mit der B 55 BL arbeitet die BL E 2 im Scan-Modus (0 bis 200 digits) – ideal für Vergleichsmessungen zwischen trockenen und feuchten Bereichen. Bei der Widerstands-Messung zeigt das Gerät dank hinterlegter Baustoff-Kennlinien direkt Gew.-% oder CM-% an.
Ersetzt die B 55 BL eine CM-Messung?
Nein. Die B 55 BL ist laut Gann ein ideales Vorprüfgerät für CM- und widerstandsbasierte Messungen: Sie finden schnell und zerstörungsfrei die feuchtesten Stellen und führen dort gezielt die CM- oder Widerstandsmessung durch.
Wie tief misst die Kugelelektrode B 55 BL?
Die Tiefenwirkung beträgt bis max. 120 mm – abhängig von der Materialdichte.
Kann ich die Belegreife von Estrich messen?
Die BL E 2 zeigt die Baufeuchte von Estrichen über Baustoff-Kennlinien in Gew.-% oder CM-% an und eignet sich mit der B 55 BL zur Vorprüfung. Für die verbindliche Beurteilung der Belegreife ist in der Regel eine CM-Messung vorgesehen.
Welche Holzarten kann ich messen?
Es können alle gängigen Holzsorten gemessen werden. Die Kennliniengruppen 2 und 3 sind im Gerät enthalten (basierend auf der 4-Stufen-Holzsortenkorrektur). Weitere Hinweise finden Sie in der Bedienungsanleitung.
Kann ich Holz dicker als 50 mm messen?
Die BL E 2 ist laut Gann für Schnittholz bis 180 mm Stärke ausgelegt. Die M 20 eignet sich für Holz bis 50 mm; für dickere Hölzer gibt es z. B. die Ramm-Elektrode M 18 oder die Einsteck-Elektrodenspitzen M 20-HW 200/300 (siehe „Passendes Zubehör“).
Kann ich mit der BL E 2 auch Temperatur messen?
Ja – mit optionalen Pt100-Fühlern: Oberflächentemperatur mit dem OT 100 BL (-50 bis 250 °C), Materialtemperatur mit ET 10 BL oder TT 40 BL (bis 350 °C). Luftfeuchte und Lufttemperatur misst die BL E 2 nicht.
Kann ich die Messwerte am PC auswerten?
Ja. Die BL E 2 speichert Messwerte in Chargen; diese lassen sich in die Software Gann Dialog Pro übertragen. Über die USB-Schnittstelle ist auch ein Firmware-Update möglich.
Wie prüfe ich, ob mein Messgerät richtig misst?
Mit den Prüfadaptern Holzfeuchte (Art.-Nr. 31006070) und Baufeuchte (Art.-Nr. 31006071) von Gann können Sie die Widerstands-Messung kontrollieren. Zusätzlich bietet Gann einen Werkskalibrierservice an.
Welche Batterie benötigt die BL E 2?
Das Gerät wird mit einer 9-V-Batterie ausgeliefert. Hinweis: Nach Österreich und in die Schweiz versenden wir ohne Batterie.
Gibt es Anwendungsvideos?
Ja – auf unserem YouTube-Kanal (YouTube, öffnet in neuem Fenster) finden Sie Anwendungsvideos zu verschiedenen Messgeräten und Elektroden.
Hersteller / Produktsicherheit
GANN Mess- u. Regeltechnik GmbH
Schillerstr. 63
70839 Gerlingen, Deutschland
info@gann.de
Spezialkoffer 4proof für BL Sets
Maße: 497 [L] x 411 [B] x 120 mm [H]
- Passender Ausschnitt für 2 BL Geräte
- Passende Ausschnitte fü 4proof Elektroden
- Weitere Ausschnitte für Zubehör
Großer Messkoffer Mekogro
Ein Koffer für "fast" alle Messgeräte
2 Schaumstoffeinlagen mit Ausschnitten in Deckel UND Boden
Hartplastikabtrennung, damit Geräte vom Deckel beim Öffnen nicht rausfallen können
Passend für mind. 2 BL Geräte oder CH 17 von Gann
Ausfräsungen im Deckel auch für lange Messonden geeignet
Einschlag-Elektrode M 20 - 3300
Die Einschlag-Elektrode M 20 kann direkt zur Holzfeuchte- und Baufeuchte-Messung verwendet werden.
Die Elektrode kann mit allen Hydrometten verwendet werden, die auf der Widerstands-Messmethode basieren. Der Elektrodenkörper ist aus schlagfestem Kunststoff gefertigt.
Im Lieferumfang sind jeweils 10 Elektrodenspitzen à 16 und 23 mm Länge enthalten.
Messbereich Holzfeuchte:
-
Für Feuchtemessungen in Hölzern bis 50 mm Stärke geeignet
-
Mithilfe eines Hammers kann die Elektrode auch in harte Hölzer wie z.B. Buche eingeschlagen werden
Messbereich Baufeuchte:
-
Für Feuchtemessungen in weichen abgebundenen Baustoffen (wie z.B. Putz, Gips oder Gasbeton) geeignet
-
Für Tiefenmessungen in Gasbeton usw. bis ca. 70 mm können auch Elektrodenspitzen mit 60 mm Länge (Bestell-Nr. 4600) verwendet werden
Die Elektrode dient außerdem als Trägersystem für verschiedene andere Elektrodenpaare, d.h. die nachfolgend aufgeführten Sonden können nur sinnvoll in Verbindung mit einer M 20-Elektrode verwendet werden:
-
Umrüstsatz M 20-DS 16
-
Oberflächen-Messkappenpaar M 20-HW 200 und M 20-HW 300
-
Einsteck-Elektrodenspitzenpaar M 20-Bi 200 und M 20-Bi 300
Die Aktiv-Elektrode B 55 BL ist ein Sensor für den Einsatzbereich Baufeuchte und arbeitet mit einer kapazitiven Hochfrequenzmessung.
Die Elektrode kann mit allen Hydrometten der blauen Serie benutzt werden, die dieses Verfahren unterstützen.
- Mit integrierter Elektronik zum zerstörungsfreien Aufspüren von Feuchtigkeit in Baustoffen aller Art
- Erkennung der Feuchtigkeitsverteilung in Decken, Wänden, Estrichen und sonstigen abgebundenen Baustoffen bzw. festen Materialien
- Durch die verwendete Auto-Sensor-Technologie wird die angeschlossene Elektrode automatisch von der Hydromette erkannt und die Messwertanzeige an den jeweiligen Sensortyp angepasst
- Mithilfe der Hydromette kann ein Grenzwert von 0,1 bis 199 Digit eingestellt werden, bei dessen Überschreitung ein akustisches Warnsignal ertönt
Folgende Messbereiche werden von der B 55 BL abgedeckt:
- 0 - 199 Digits (Scanbereich), Feuchtigkeitsqualifizierung über Tabelle
- 0,3 - 8,5 Gew.-%, Direktanzeige der Feuchtewerte in % je nach Baustoff
- 0,3 - 6,5 CM-%, Direktanzeige der Feuchtewerte in % je nach Baustoff
